Bluetooth Control

Aplikasi "BLUETOOTH KONTROL" adalah satu set kontrol, switch dan tombol untuk digunakan dalam proyek-proyek Arduino Anda di mana perlu untuk menggunakan sinyal dan mengirim pesanan melalui Bluetooth. Dengan aplikasi ini kita memberikan link ke proyek yang berbeda seperti Bluetooth dan kontrol dari kendaraan dikendalikan RGB LED. Dalam link ini Anda akan menemukan hubungan antara unsur-unsur proyek, rencana dan program mikroprosesor.

APLIKASI

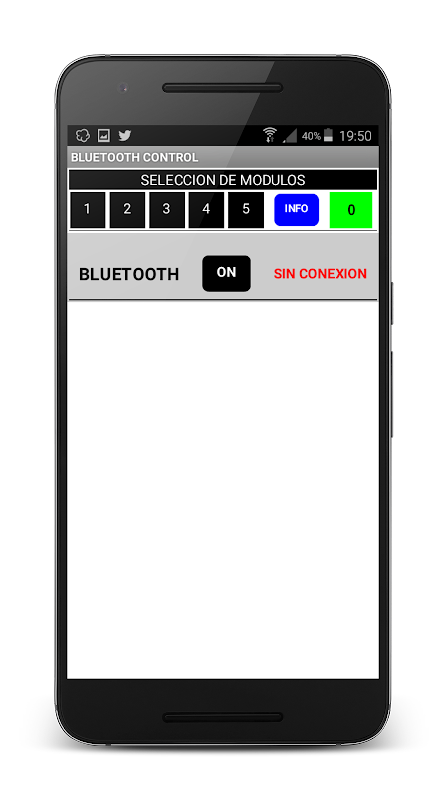

Di bagian atas terletak konsol utama, lima tombol bernomor 1 sampai 5 untuk membuka dan menutup modul yang berbeda, "INFO" tombol untuk membuka layar di mana sekarang Anda menemukan dan kotak hijau di mana Anda dapat melihat tanda-tanda dikirim ke Bluetooth ketika menggunakan tombol.

Aplikasi ini memiliki lima modul yang berbeda, untuk mengendalikan kendaraan dua yang pertama akan digunakan.

Untuk menggunakan aplikasi ini Anda harus melakukan langkah-langkah berikut:

1. Aktifkan Anda proyek-Anda akan melihat bahwa pada pelat Bluetooth berkedip LED.

2. Aktifkan ponsel Bluetooth atau tablet Anda akan menggunakan.

3. Putar tombol ON pada aplikasi, semua perangkat Bluetooth yang tersedia akan ditampilkan. proyek Arduino dalam dua jenis piring Bluetooth diidentifikasi dengan HC-05 atau HC-06 nama yang digunakan. Ketika mereka dipasangkan perangkat Anda dan proyek Bluetooth, LED tidak lagi berkedip, ia akan tetap.

4. Buka berbagai modul aplikasi untuk mengatur proyek Anda.

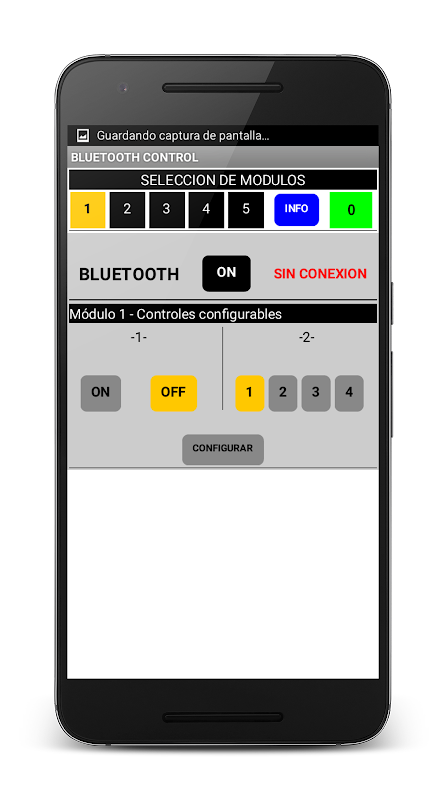

Modul 1 - Kontrol Dikonfigurasi:

The "-1" tombol dinamakan sebagai "otonom". kendaraan dapat digerakkan dengan akan merancang Smartphone atau tablet tetapi juga dapat bergerak secara independen, mengatasi rintangan, berkat sensor ultrasonik menggunakan. Dengan tombol ini aktif atau menonaktifkan fitur ini. Nama tombol ini dapat diganti namanya, misalnya jika Anda menambahkan lampu untuk kendaraan, untuk mengaktifkan atau menonaktifkan.

The "-2-" tombol digunakan untuk memvariasikan kecepatan motor. Diberi nama dengan nomor 1, 2, 3 dan 4. Kecepatan 1 adalah yang paling lambat, tingkat 4 adalah yang tercepat. Secara default kecepatan lambat diaktifkan. Jika Anda menggunakan kendaraan dalam "otonom" Anda dapat juga bervariasi kecepatan.

Modul 2 - Kontrol Alamat

Anda dapat menjalankan kendaraan dengan lima tombol ini.

Modul 3 - servo Kontrol

Anda dapat mengatur servo dalam dua cara yang berbeda, menggunakan slider atau menggunakan tombol dikonfigurasi. Dalam kedua kasus sinyal yang menunjukkan nilai rotasi sudut antara 0 ° dan 180 ° dikirim

Modul 4 - Lima pushbuttons

Ada lima berdenyut dengan dua posisi ON dan OFF dapat dikonfigurasi (rename), bernama dari 1 Tombol Button 5. Sebuah proyek otomatisasi agen dimasukkan.

Modul 5 - Kontrol RGB LED

Proyek ini juga termasuk dalam aplikasi ini, Anda memiliki hubungan elemen, diagram pengkabelan dan program mikroprosesor.

Dengan versi 8 No. (9/2016) kami telah memodifikasi antarmuka dari App dan telah menambahkan dua modul baru:

Modul 6 - Mengirim Sinyal

Dalam modul sebelumnya, masing-masing tombol telah didefinisikan mengirimkan sinyal beton. Kami telah menambahkan modul ini sehingga pengguna dapat mengirim, bentuk-bebas, tanda pilihan Anda. Sinyal-sinyal ini dapat dari dua jenis:

- Simple tanda satu digit dapat setiap huruf alfabet atau jumlah satu digit dari 0 sampai 9.

- Sinyal Composite berbagai digit.

-

Modul 7 - Serial port komunikasi

Modul ini memungkinkan membaca data yang dikirim melalui Bluetooth dari sebuah papan Arduino.

Dengan versi baru kami telah menambahkan proyek baru di blog yang tersedia dari App
