ChipTip - threads, cutting spe

ChipTip é projetado e construído para entusiastas de metal.

Pacote de funcionalidade "Base" (isto é o que você vai comprar nesta página):

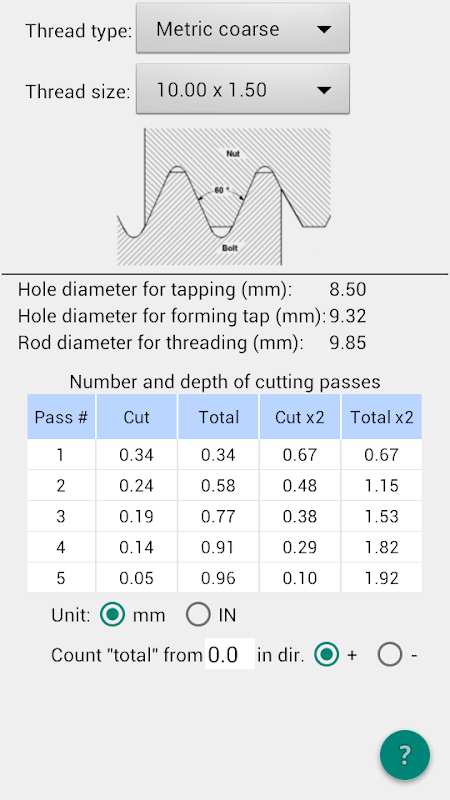

B1 A tela "Roscas" permite que você encontre o diâmetro do furo para rosquear a rosca interna (porca) e o diâmetro da haste (para ser ligado no torno) para o corte da rosca externa (parafuso). Também programa lhe dá profundidade de corte e número de passes (junto com profundidade de cada passagem) ao virar rosca via torno com bit de ferramenta. Tela permite escolher tópicos padrão: Métrica, UNC, UNF, UNEF, ONU, UNS, G BSP, BS84, BSF, TR, PG.

B2 A tela "Velocidade de corte" permite calcular a velocidade de corte ou velocidade de fuso adequada.

B3 "Ajustes preferidos" - permite escolher o ajuste entre duas partes: uma parte com o "buraco" (é a forma redonda ou dois planos paralelos internos), a segunda parte do tipo "eixo" (ou de forma redonda ou dois planos paralelos externos). Você pode escolher o ajuste com o aperto desejado e as propriedades mecânicas e, em seguida, calcular as dimensões exatas de sua peça.

B4 A tela "Cones" permite encontrar uma dimensão de cone desconhecida baseada em dimensões conhecidas. Também alguma seleção de cones padrão (por exemplo, Morse) incorporados a este programa para fins de referência.

B5 "Termômetro visual para aço" - contém simulação de aquecedor de barra de aço e mostra cores de calor de tonalidade e radiante realistas para aço. Esta tela pode ser usada para determinar a temperatura do aço por "olho", o que é suficiente para muitos amadores trabalhando metal. Contém dados de referência para endurecimento e têmpera de aços genéricos (com base na% de carbono).

B6 "Expansão térmica" - com base no material selecionado (existem 18 materiais diferentes), variação de temperatura e dimensão linear da peça, esta tela calcula a dimensão linear expandida. Ou, com base em duas dimensões lineares, pode calcular a variação de temperatura necessária para obter essa diferença de dimensão.

B7 "Hex / quadrado de matéria-prima" - calcula o diâmetro da haste que você precisa para fresar o perfil hexagonal ou quadrado a partir dele.

B8 "Resolução de nível" - calcula a resolução real do nível dos maquinistas quando é montado em um suporte.

B9 "Transferidor" - permite produzir moldes angulares que podem ser utilizados para o controle de ângulos de corte de brocas e brocas. Também a tela permite medir o cone.

Pacote "Torno mecânico" - pode ser comprado na aplicação (adicional ~ 4.5 $) e contém:

L1 "Cam turning" - a tela permite calcular a espessura do selim a ser colocado entre a peça girada e uma das mandíbulas do mandril autocentrante de três mandíbulas.

L2 "Feed rates" (taxas de alimentação) - a tela mostra as taxas de alimentação para transformar alguns materiais selecionados.

L3 "Ângulos das pontas de ferramentas" - a tela mostra os ângulos de corte das pontas de ferramentas do torno para vários materiais de corte e condições de corte.

L4 Alterar o cálculo das engrenagens - a tela ajuda a calcular a configuração adequada das engrenagens de mudança ao girar as roscas em um torno.

Veja as imagens e descrição das telas acima aqui https://hot-chip.com/forum/viewtopic.php?id=43

Pacote "Milling" - pode ser adquirido na aplicação (adicional de $ 4.5) e contém:

M1 Parâmetros de corte - calcule a velocidade do fuso, a taxa de alimentação da mesa e muito mais;

M2 Ranhura cilíndrica - calcule como fazer ranhuras cilíndricas usando fresas de topo comuns;

M3 Flange com furos - calcule como localizar furos (ou características semelhantes) uniformemente em algum círculo. Calcula a distância entre furos e coordenadas de centros de furos;

M4 Dimensões de engrenagem única - cálculo simples de dentes retos de perfil padrão. Encontre o diâmetro externo e a profundidade dos recessos entre dentes para saber como usinar a engrenagem;

M5 Dividindo - divide o círculo em partes pares com métodos diferenciais diretos, indiretos. Também inclui muito poderoso método "Error averaging" que permite dividir praticamente qualquer número sem usar mudanças! Visão geral: https://youtu.be/XrpJejLOF8Q

Descrição completa do pacote "Milling" - https://hot-chip.com/d/ChipTip_milling_package_description.pdf

Discuta novas funcionalidades e relate quaisquer erros em https://hot-chip.com
