ChipTip طراحی و ساخته شده است برای علاقه مندان به فلز کاری.

بسته "قابلیت پایه" (این چیزی است که شما در این صفحه خریداری می کنید):

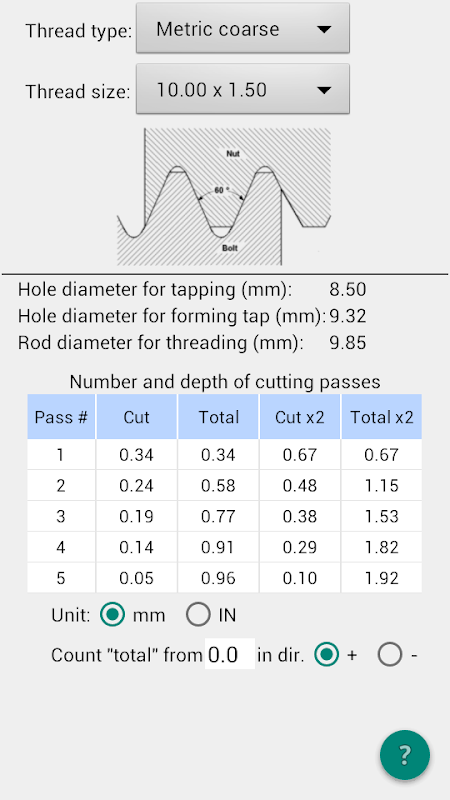

B1 صفحه "Threads" به شما اجازه می دهد قطر سوراخ برای بهره برداری از موضوع داخلی (مهره) و قطر میله (برای چرخش در ماشین تراش) برای برش موضوع خارجی (پیچ). همچنین برنامه به شما می دهد عمق قطع و تعداد عبور (همراه با عمق هر عبور) هنگام چرخاندن موضوع از طریق ماشین تراش با بیت ابزار. صفحه نمایش اجازه می دهد تا موضوعات استاندارد را انتخاب کنید: Metric، UNC، UNF، UNEF، UN، UNS، G BSP، W BS84، BSF، TR، PG.

B2 صفحه "سرعت برش" به شما اجازه می دهد تا محاسبه سرعت برش مناسب یا سرعت اسپیندل.

B3 "ترجیحات متناسب" - اجازه می دهد تا انتخاب مناسب بین دو قسمت: یک قسمت با "سوراخ" (این است که شکل گرد یا دو هواپیما درونی موازی)، بخش دوم از نوع \ "شفت \" (هر دو از شکل گرد دو هواپیما موازی بیرونی). شما می توانید انعطاف پذیری و خواص مکانیکی مورد نظر را انتخاب کنید و سپس ابعاد دقیق قسمت خود را محاسبه کنید.

B4 صفحه نمایش "مخروط" اجازه می دهد تا ابعاد مخروط ناشناخته را بر اساس ابعاد شناخته شده پیدا کنید. همچنین انتخاب برخی از مخروط های استاندارد (به عنوان مثال مورس) برای این منظور برای هدف مرجع ساخته شده است.

B5 "دماسنج ویژوال برای فولاد" - شامل شبیه سازی بخاری فولادی نوار و نشان می دهد رنگ واقعی و رنگ های تابشی گرم برای فولاد. این صفحه می تواند مورد استفاده برای تعیین درجه حرارت فولاد توسط "چشم" است که برای بسیاری از سرگرمی های متال کار می کند. این شامل اطلاعات مرجع برای سخت شدن و خنثی کردن فولادهای عمومی (بر اساس درصد کربن در آن) است.

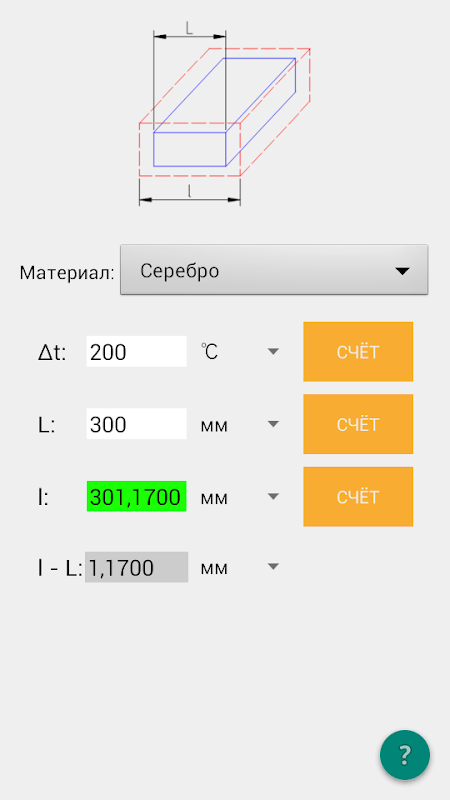

B6 "توسعه حرارتی" - براساس مواد انتخاب شده (18 ماده متفاوت) وجود دارد، تغییرات دما و ابعاد خطی قسمت این صفحه نمایش ابعاد خطی گسترش یافته را محاسبه می کند. یا بر اساس دو ابعاد خطی، می تواند تغییرات دما مورد نیاز برای دستیابی به تفاوت های مختلفی را محاسبه کند.

B7 "مواد خام هگزا / مربع" - محاسبه قطر میله شما نیاز به آسیاب شش یا پروفیل مربع از آن می باشد.

B8 "Resolution level" - محاسبه قطعنامه واقعی ماشینکنندگان در هنگام نصب روی یک پایه.

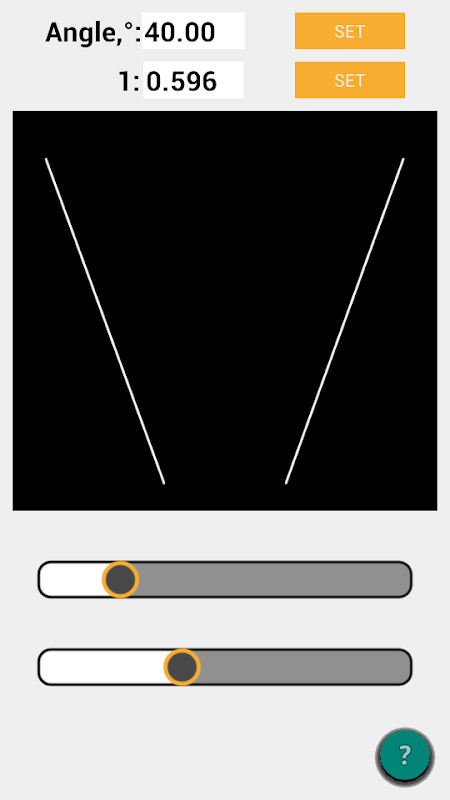

B9 "زاویه سنج" - اجازه می دهد تا برای تولید زاویه الگو که می تواند مورد استفاده برای برش کنترل زاویه بیت ابزار و دریل استفاده می شود. همچنین صفحه نمایش اجازه می دهد تا برای اندازه گیری تنگ.

بسته "Lathe turning" - می توان از نرم افزار خریداری کرد (اضافی 4.5 $) و حاوی:

L1 "چرخش بادامک" - صفحه نمایش اجازه می دهد تا محاسبه ضخامت زین را که بین قسمت تبدیل شده و یکی از فک های سه چاک چاک خود را محور قرار داده است.

L2 "نرخ خوراک" - صفحه نمایش نرخ خوراک برای تبدیل برخی از مواد انتخاب شده را نشان می دهد.

L3 "زاویه بیت ابزار" - صفحه نمایش زاویه های برش بیت ابزار تراش برای مواد مختلف برش و شرایط برش را نشان می دهد.

L4 محاسبه چرخ دنده ها - صفحه برای کمک به محاسبه تنظیم مناسب چرخ دنده ها هنگام چرخش نخ ها روی ماشین تراش کمک می کند.

تصاویر و توضیحات صفحه های فوق را در اینجا مشاهده کنید https://hot-chip.com/forum/viewtopic.php؟id=43

بسته "فرز" - می تواند از برنامه خریداری شده (اضافی ~ 4.5 $) و شامل:

M1 پارامترهای برش - محاسبه سرعت اسپیندل، سرعت تغذیه جدول و بیشتر.

M2 شیار سیلندر - محاسبه چگونگی انجام شیارهای استوانه ای با استفاده از آسیاب های معمولی؛

M3 فلنج با سوراخ - محاسبه چگونگی قرار دادن سوراخ (یا ویژگی های مشابه) به طور مساوی در برخی از دایره. محاسبه فاصله بین سوراخ ها و مختصات مراکز حفره؛

M4 ابعاد چرخ دنده - محاسبه ساده از دنده استاندارد دنده استاندارد. قطر بیرونی و عمق بین درزهای دندان را بدانید تا بدانید چگونه دنده را بچرخانید

M5 تقسیم کردن - تقسیم دایره در قسمت های حتی با روش های مستقیم، غیر مستقیم، دیفرانسیل. همچنین شامل روش بسیار متوسط ​​«Error averageing» است که اجازه می دهد تقریبا عملا هر عدد بدون استفاده از چرخ دنده تغییر یابد! مرور کلی: https://youtu.be/XrpJejLOF8Q

شرح کامل بسته بسته بندی "فرز" - https://hot-chip.com/d/ChipTip_milling_package_description.pdf

بحث در مورد قابلیت های جدید و گزارش هر گونه اشکالات در https://hot-chip.com
