Línea eléctrica aérea

Nesta aplicação móvel é possível ter em mãos o mais importante para o projeto e construção de linhas aéreas de média e baixa tensão.

Notas são deixadas para explicar o procedimento de cálculo e detalhes que devem ser considerados. As restrições também são indicadas em cada tópico.

Temos um site com tutoriais sobre os vários cálculos que você pode visitar a qualquer momento www.AppGameTutoriales.com

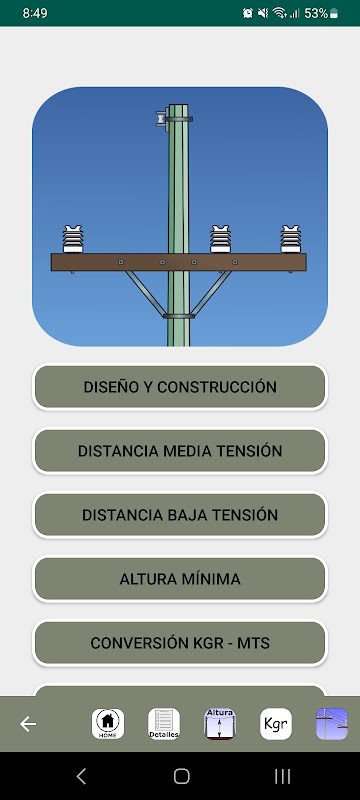

Existem 6 telas principais nas quais você pode fazer o seguinte:

1.- Distância interpostal para estruturas de média tensão.

Aqui você seleciona o tipo de estrutura (TS, RD, HA), se é neutro ou guarda, a bitola do condutor e a tensão de operação, bem como se é área contaminada ou não.

Com base nisso, é dada a distância máxima entre postes permitida, bem como a deflexão e o desnível.

2.- Distância entre pólos para Baixa tensão.

Aqui está uma tabela com a distância máxima permitida de acordo com a bitola do condutor múltiplo. E a seta com a qual este cálculo foi feito é mostrada, esta não deve exceder 2m

3.- Altura mínima do cabo.

Nesta seção, é escolhido o tipo de condutor (comunicação, baixa tensão ou média tensão) e o cruzamento por onde ele passa (rodoviário, viário local, trilhos ferroviários, águas navegáveis).

O resultado é a altura mínima que o cabo pode ser colocado em seu ponto mais baixo.

4.- Conversão de peso e distância do piloto.

Nesta seção é feita a conversão de peso em quilogramas para distância em metros ou vice-versa.

Para diferentes tamanhos de condutores de média tensão.

5.- Queda de tensão em Média tensão.

Nesta seção é possível calcular a queda de tensão em uma linha aérea trifásica balanceada de média tensão. Selecionando a distância até a carga em quilômetros, a tensão da linha e a bitola do condutor.

6.- Informação.

Esta seção fornece informações sobre a construção, projeto e vários detalhes das linhas de média e baixa tensão.

- Detalhes sobre construção em geral, construção rural e construção urbana.

- Sistemas de terra.

- Retidos e tipos de retidos.

- Direito de passagem e áreas com árvores.

- Queda de tensão admissível e condutores.

- Construção de baixa tensão e transformadores.

- Níveis de estruturas e encastramentos.

Tudo isso em um único aplicativo.

Para os cálculos deste aplicativo, toma-se como referência a norma mexicana para a construção de instalações aéreas em média e baixa tensão de CFE 2014, a NOM 001 SEDE 2012 e diversos livros.

O objetivo é ter em mãos as informações essenciais para a construção e projeto de linhas aéreas de média e baixa tensão.
