Línea eléctrica aérea

W tej aplikacji mobilnej można mieć pod ręką najważniejsze rzeczy do projektowania i budowy linii napowietrznych średniego i niskiego napięcia.

Pozostawiono uwagi wyjaśniające procedurę obliczeniową i szczegóły, które należy wziąć pod uwagę. Ograniczenia są również wskazane dla każdego tematu.

Mamy stronę internetową z samouczkami dotyczącymi różnych obliczeń, które możesz odwiedzić w dowolnym momencie www.AppGameTutoriales.com

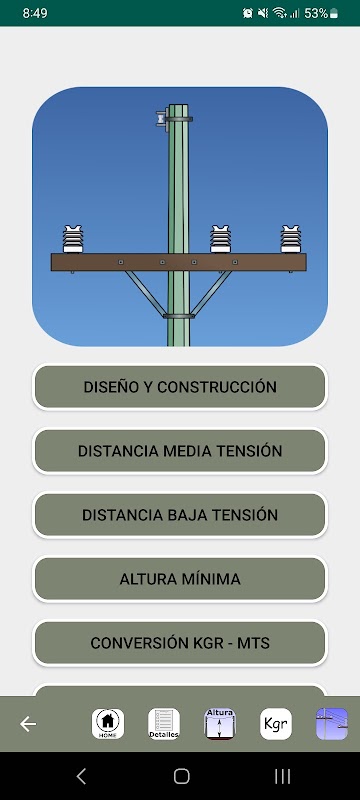

Dostępnych jest 6 głównych ekranów, na których można wykonać następujące czynności:

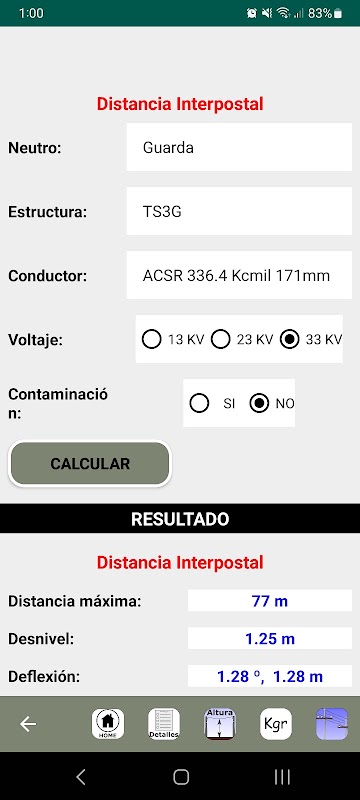

1.- Odległość między pocztami dla obiektów średniego napięcia.

Tutaj wybierasz rodzaj konstrukcji (TS, RD, HA), czy jest to neutralna czy ochronna, przekrój przewodu i napięcie robocze, a także czy jest to obszar skażony, czy nie.

Na tej podstawie podawana jest maksymalna dozwolona odległość między słupkami, a także ugięcie i nierówności.

2.- Odległość między biegunami dla niskiego napięcia.

Oto tabela z maksymalną dozwoloną odległością w zależności od grubości przewodu wielożyłowego. Pokazano strzałkę, za pomocą której wykonano to obliczenie, nie może ona przekraczać 2 m

3.- Minimalna wysokość kabla.

W tej sekcji wybiera się rodzaj przewodu (komunikacyjny, niskiego napięcia lub średniego napięcia) oraz skrzyżowania, przez które przechodzi (droga, droga lokalna, tory kolejowe, wody żeglowne).

Rezultatem jest minimalna wysokość, na której można ułożyć kabel w najniższym punkcie.

4.- Konwersja wagi i odległości kierowcy.

W tej sekcji dokonuje się przeliczenia wagi w kilogramach na odległość w metrach lub odwrotnie.

Do różnych rozmiarów przewodów średniego napięcia.

5.- Spadek napięcia w średnim napięciu.

W tej sekcji możliwe jest obliczenie spadku napięcia w symetrycznej trójfazowej linii napowietrznej średniego napięcia. Wybór odległości do ładunku w kilometrach, napięcia linii i grubości przewodu.

6.- Informacje.

Ta sekcja zawiera informacje na temat budowy, projektowania i różnych szczegółów linii średniego i niskiego napięcia.

- Szczegóły dotyczące budownictwa w ogóle, budownictwa wiejskiego i budownictwa miejskiego.

- Systemy naziemne.

- Zatrzymane i rodzaje zatrzymanych.

- Pas drogowy i tereny zadrzewione.

- Dopuszczalny spadek napięcia i przewody.

- Konstrukcje niskonapięciowe i transformatory.

- Poziomy konstrukcji i osadzenia.

Wszystko to w jednej aplikacji.

Do obliczeń tej aplikacji jako punkt odniesienia przyjmuje się meksykańską normę dotyczącą budowy instalacji napowietrznych średniego i niskiego napięcia CFE 2014, NOM 001 SEDE 2012 oraz różne książki.

Celem jest posiadanie pod ręką informacji niezbędnych do budowy i projektowania napowietrznych linii elektroenergetycznych średniego i niskiego napięcia.
