Logic Simulator

LogicSimulator是一款免费应用程序，可帮助您学习逻辑设计、计算机科学工程和电气工程

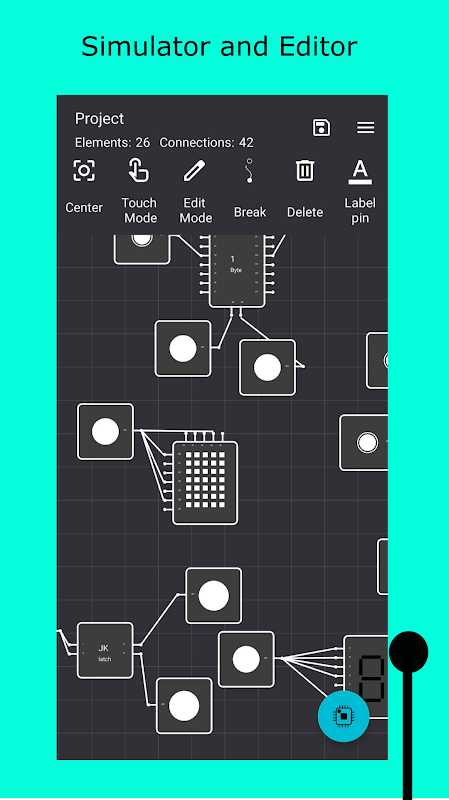

该应用程序可让您使用逻辑门设计电路，您只需将不同的组件相互连接并开始仿真

它有一个简单的用户界面，让您可以轻松地与组件交互，最终提高您的效率

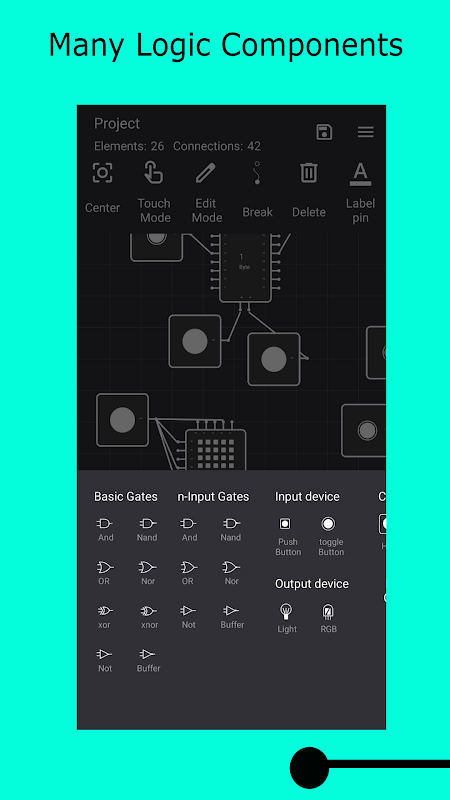

该应用程序包含许多逻辑组件，例如

OR 、 AND 、 NAND 、 NOR 、 XOR 等等

输入组件

按钮、切换按钮、频率发生器

输出组件

灯泡 , RGB 灯 , 7 段显示 , 点阵像素显示

模拟器有3种模式

触摸模式 - 与输入设备交互并避免不必要的更改

编辑模式-编辑电路设计，避免输入元件交互，可以选择元件、引脚和标签

断开模式 - 断开组件之间的连接

在这里您可以创建多个 Pin 门

它有n-pin AND、OR、XOR等

组成部分是

和

与非门

或者

异或

也不

n-与

n-NAND

也不

异或

正或非

按钮

开关按钮

电灯泡

RGB

高常数

低常数

频率发生器

D型锁存器

T型闩锁

JK锁存器

SR锁存器

D 型人字拖

T 字拖

JK-人字拖

SRF人字拖

n 位计数器

文字标签

7段显示器

点阵像素显示

内存

1 字节

复用器

解复用器
