Rohrtechnik

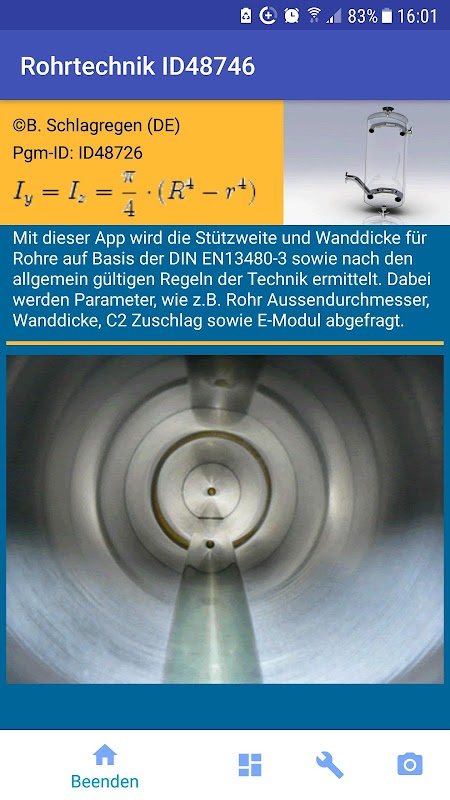

Bei dieser App handelt sich um eine technische Software aus dem Bereich der Festigkeitslehre für den Rohrleitungsbau, um die maximale Durchbiegung zwischen 2 Stützen und die Mindestwanddicke von Rohrleitungen zu ermitteln.

Die Berechnungen erfolgen gemäß Merkblatt AD 2000 (HP100 R, Ausgabe 06.2001) sowie EN 13480-3. Es wird lediglich der Einsatz von metallischen Rohren in jeder beliebigen Nennweite DN und jeder beliebigen Wanddicke unterstützt.

Der Anwender wird in die Lage versetzt, mit wenigen Eingaben den maximalen Stützabstand auf Basis von SIGMA(last) sowie die zu erwartende Durchbiegung zwischen 2 Stützen mit einer gleichmäßig verteilten Streckenlast zu ermitteln. Ausserdem wird die Mindestwandstärke bei einem frei eingebbare E-Modul ermittelt.

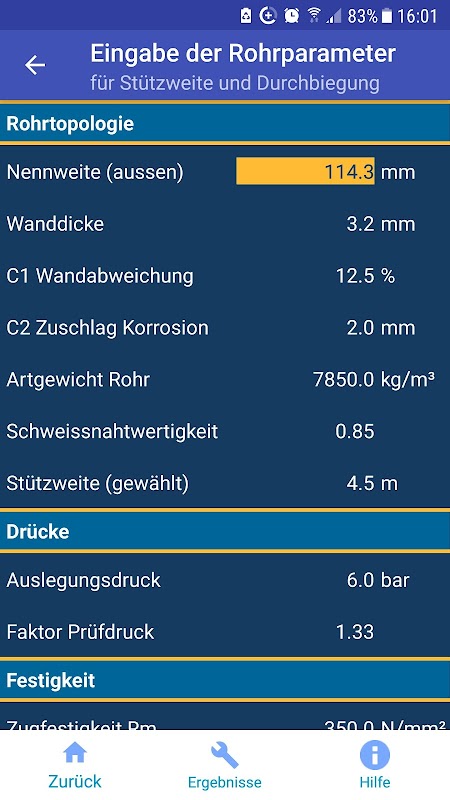

Mit Hilfe von Parametern wie z.B. Nennweite (DN), Wandstärke (WD), Zugfestigkeit (Rm), dem E-Modul, den Angaben zu den Isolierlasten und Dicke der Isolierung und deren Kaschierungen die Durchbiegung automatisch zu ermitteln. Sigma(last) wird automatisch anhand der erfassten Lasten ermittelt.

Die ermittelte Durchbiegung (f) wird zwischen 2 im Abstand vorgesehenen Stützen ermittelt. Die Auswertung erfolgt auf Basis von Bundesrecht. Die Auswertung der Durchbiegung (f) erfolgt nach der Regel der Anlage 2 TRR 100 (Technische Regeln zur Druckbehälterverordnung - Rohrleitungen - nach Bundesrecht der Bundesrepublik Deutschland). Dort ist festgelegt, dass bis Nennweite DN50 f <=3mm sein muss oder bei Nennweite >= DN50 f <= 5mm sein muss.

Es werden diverse Ergebnisse ausgegeben. Unter anderem die entstehende Durchbiegung basierend auf der frei einzugebende und anzuwendende Stützweite. Desweiteren wird die Mindestwandstärke basierend auf der Eingabe der Auslegungsdruckes und der maximalen inneren Spannung SIGMA(zul), basierend auf Rm & Sicherheitsfaktor ausgewiesen.

Wir weisen ausdrücklich darauf hin, dass die ermittelten Ergebnisse keine Prüfstatik ersetzen.
