Kondensatorcode - Rechner

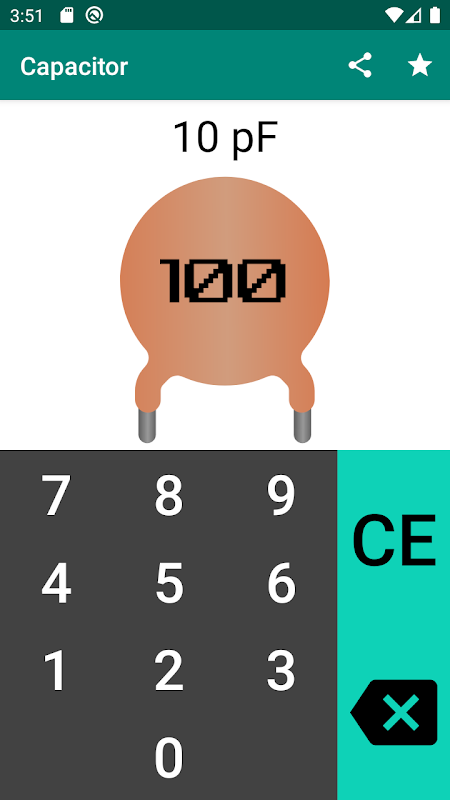

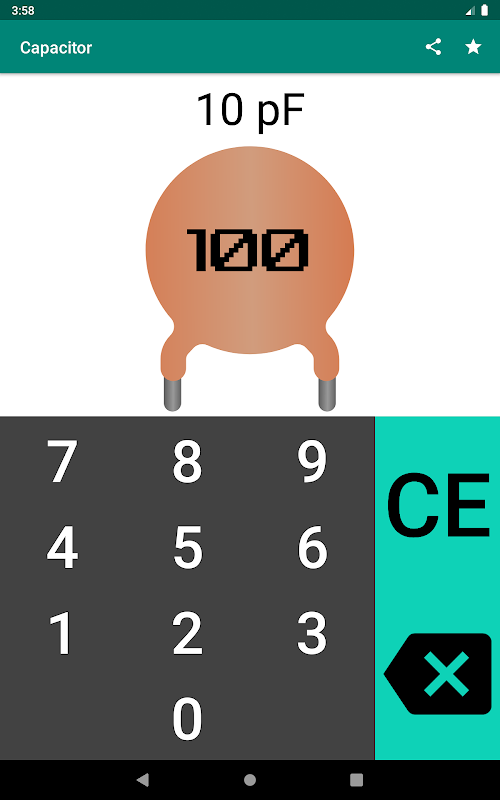

Die Anwendung ist ein einfach zu verwendender Kondensatorcode-Rechner zur Berechnung der Kapazität eines Kondensators.

Kondensator

Ein Kondensator ist eine Komponente in Stromkreisen, die elektrische Energie in einem elektrischen Feld speichert. Ein Kondensator besteht aus zwei engen Leitern, die durch dielektrisches Material getrennt sind. Die Kapazität eines Kondensators ist die Menge an elektrischer Energie, die bei einer Spannung von einem Volt im Kondensator gespeichert ist. Die Kapazität wird in Einheiten von Farad (F) gemessen.

Code

Die Codes auf Kondensatoren identifizieren die Kapazität eines Kondensators. Der Code besteht aus einer, zwei oder drei Ziffern. Wenn der Kondensatorcode nur aus einer oder zwei Ziffern besteht, ist die Kapazität des Kondensators einfach der Wert in Picofarad. Im Folgenden werden einige Beispiele gezeigt.

5 = 5 pF

47 = 47 pF

68 = 68 pF

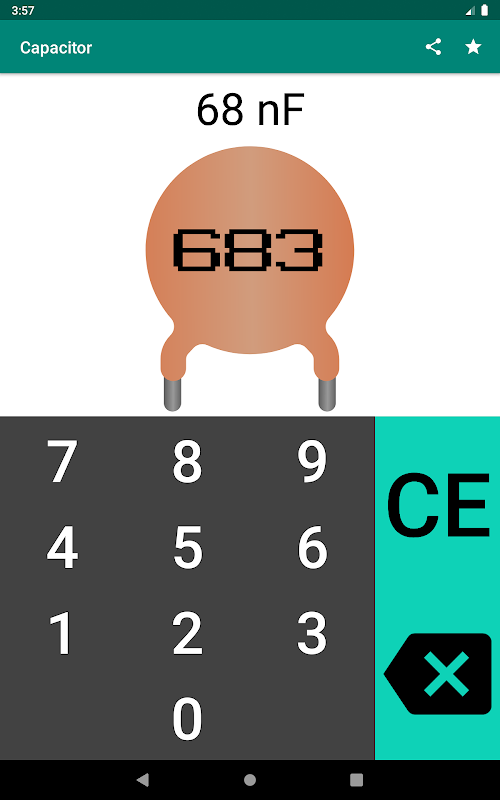

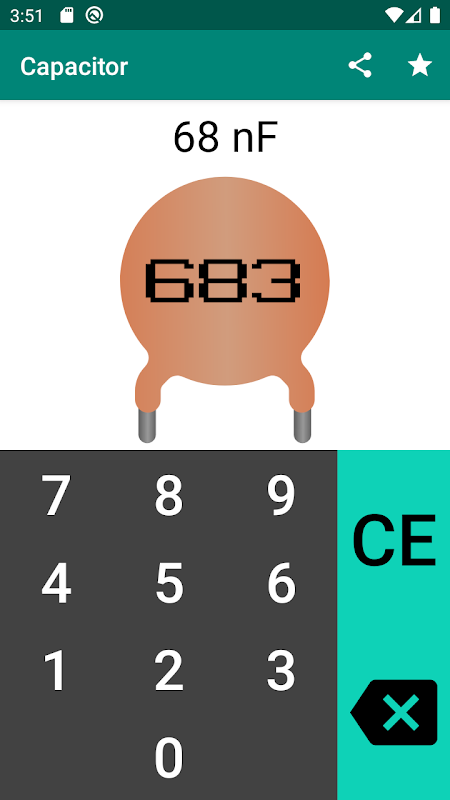

Die häufigste Anzahl von Stellen an Kondensatoren ist drei. In diesem Fall geben die ersten beiden Zahlen den Kapazitätswert in Picofarad an, wobei die dritte Ziffer den Multiplikationsfaktor angibt. Der Multiplikationsfaktor basiert auf der Zehnerpotenz. Im Folgenden werden einige Beispiele gezeigt.

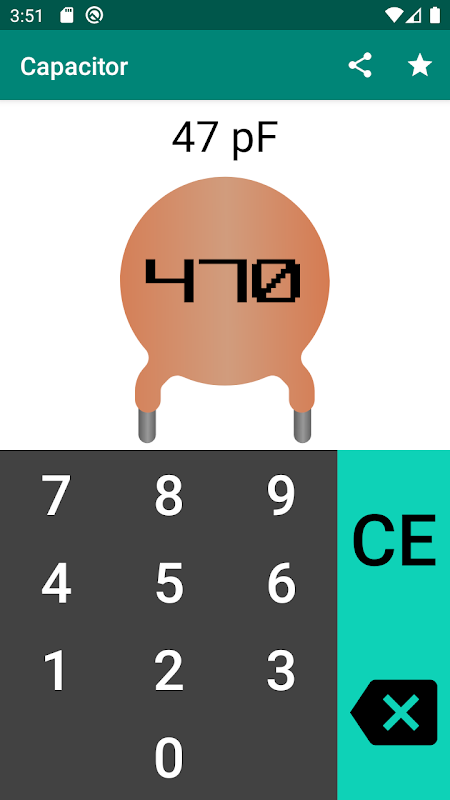

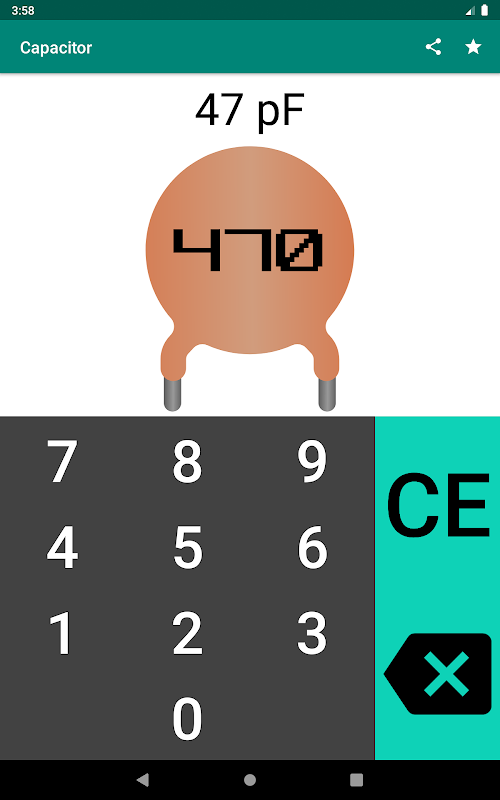

470 = 47 pF

471 = 470 pF

472 = 4,7 nF

475 = 4,7 uF
