Widerstandsfarbcode - Rechner

Die Anwendung ist ein benutzerfreundlicher Farbcode-Rechner zur Berechnung des Widerstands eines Widerstands. Die Anwendung unterstützt Farbcodes für 4-, 5- und 6-Band-Widerstände.

Widerstand

Ein Widerstand ist eine Komponente, die in Stromkreisen verwendet wird, um den Stromfluss zu begrenzen. Der Widerstand eines Widerstands wird in Ohm (Ω) gemessen. Wenn ein Strom (I) von einem Ampère durch einen Widerstand mit einem Spannungsabfall (U) von einem Volt fließt, entspricht der Widerstand eines Widerstands (R) einem Ohm. Dieses Verhältnis wird durch das Ohmsche Gesetz dargestellt: R = U ÷ I.

Farbcode

Die Farbcodes auf einem Widerstand geben den Widerstand, die Toleranz und / oder den Temperaturkoeffizienten eines Widerstands an. Widerstände sind in Variationen mit 4, 5 oder 6 Farbbändern erhältlich, wie im Logo dieser Anwendung gezeigt. Im Folgenden wird die Bedeutung jedes Bandes für jeden Widerstandstyp beschrieben.

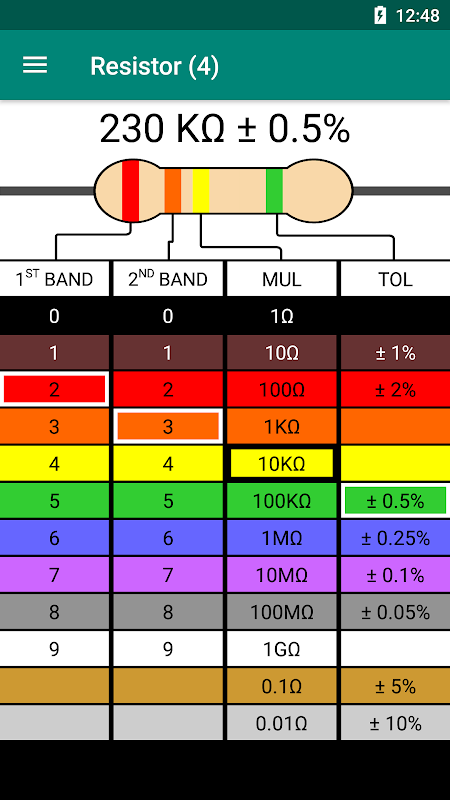

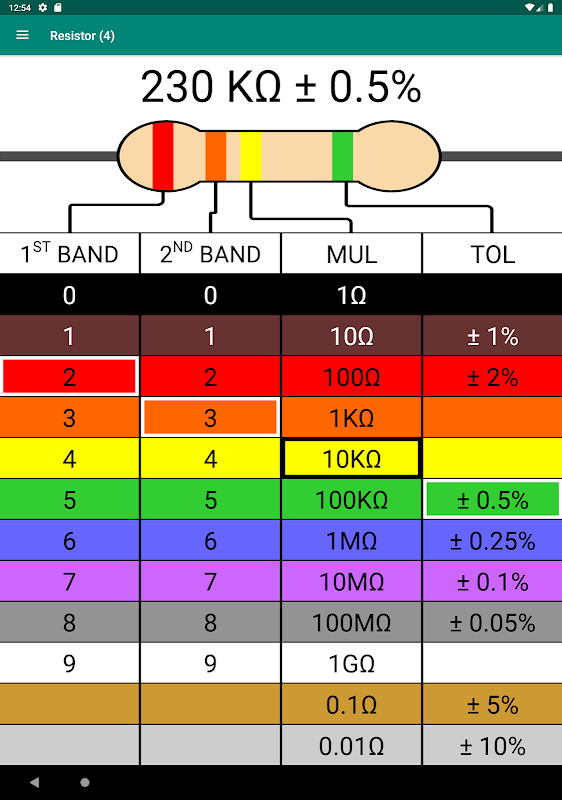

4-Band-Widerstand

1. Das erste Band repräsentiert die erste Ziffer des Widerstandswerts.

2. Das zweite Band repräsentiert die zweite Ziffer des Widerstandswerts.

3. Das dritte Band repräsentiert den Multiplikationsfaktor des Widerstandswertes.

4. Das vierte Band gibt die Toleranz in Prozent des Widerstandswerts an.

5-Band-Widerstand

1. Das erste Band repräsentiert die erste Ziffer des Widerstandswerts.

2. Das zweite Band repräsentiert die zweite Ziffer des Widerstandswerts.

3. Das dritte Band repräsentiert die dritte Ziffer des Widerstandswerts.

4. Das vierte Band repräsentiert den Multiplikationsfaktor des Widerstandswertes.

5. Das fünfte Band gibt die Toleranz in Prozent des Widerstandswerts an.

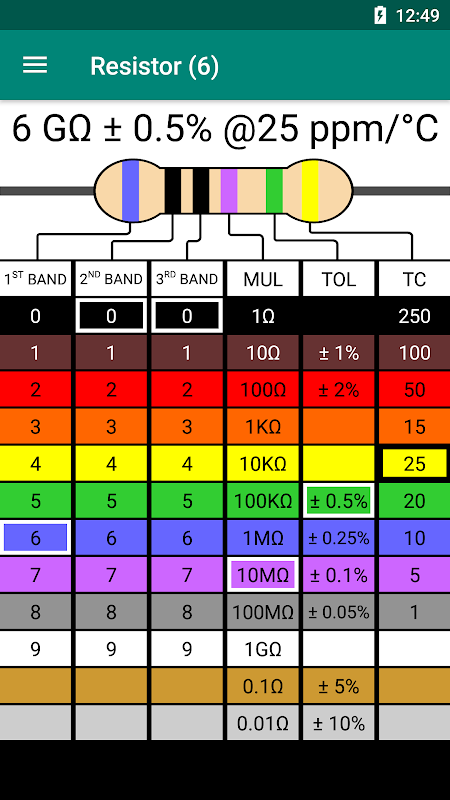

6-Band-Widerstand

1. Das erste Band repräsentiert die erste Ziffer des Widerstandswerts.

2. Das zweite Band repräsentiert die zweite Ziffer des Widerstandswerts.

3. Das dritte Band repräsentiert die dritte Ziffer des Widerstandswerts.

4. Das vierte Band repräsentiert den Multiplikationsfaktor des Widerstandswertes.

5. Das fünfte Band gibt die Toleranz in Prozent des Widerstandswerts an.

6. Das sechste Band repräsentiert den Temperaturkoeffizienten des Widerstandswerts.

Insgesamt gibt es 12 verschiedene Farben. Die Farben sind schwarz, braun, rot, orange, gelb, grün, blau, violett, grau, weiß, gold und silber. Der Widerstand des Widerstands wird durch die Farben der Bänder bestimmt.
