Ellipse Law

Ellipse Law: ein einfaches Tool, welches schnell Drücke, Massenströme und Temperaturen für Teillastbetriebsbedingungen in Turobmaschinen nach dem "Kegelgesetz" berechnet.

Zu Beginn des 20. Jahrhunderts ermittelte Aurel Stodola (1859 - 1942) empirisch die Zusammenhänge zwischen Eintrittsdruck, Austrittsdruck und Massenstrom in Dampfturbinen für die verschiedenen Betriebszustände.

Heute ist das "Stodola-Gesetz" essentiell für die Berechnung und Regelung von Expansionsturbinen.

Programmfunktionen:

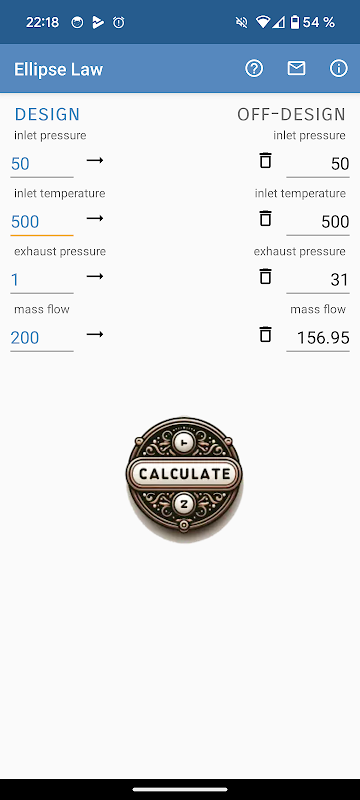

Mit diesem Tool ist eine schnelle Berechnung und ein einfaches Nachvollziehen für die verschiedensten Teil- und Überlastbetriebspunkte von Turbinen möglich.

Vorgabe für das Turbinendesign: Eintrittsdruck, Austrittsdruck, Massenstrom und optional Eintrittstemperatur.

Für die einzelnen Teillastpunkte können entsprechend den Randbedingungen die gesuchten Größen bestimmt werden:

Eintrittsdruck aus Massenstrom und Austrittsdruck

Austrittsdruck aus Eintrittsdruck und Massenstrom

Massenstrom aus Eintrittsdruck und Austrittsdruck

Alle Berechnungen können mit und ohne Temperaturkorrektur durchgeführt werden.
