Ellipse Law

Ellipse Law : 터보 기계의 설계 외 조건에 대한 압력, 질량 흐름 및 온도를 계산하는 쉬운 도구입니다.

Ellipse Law는 터보 기계에 대한 Stodola의 Cone Law ( "타원의 법칙"이라고도 함)를 계산합니다.

20 세기 초 Aurel Stodola (1859 – 1942)는 다양한 작동 조건에서 증기 터빈의 입구 압력, 출구 압력 및 질량 유량 사이의 관계를 발견했습니다.

오늘날이 법은 터빈의 계산 및 제어에 기본적입니다.

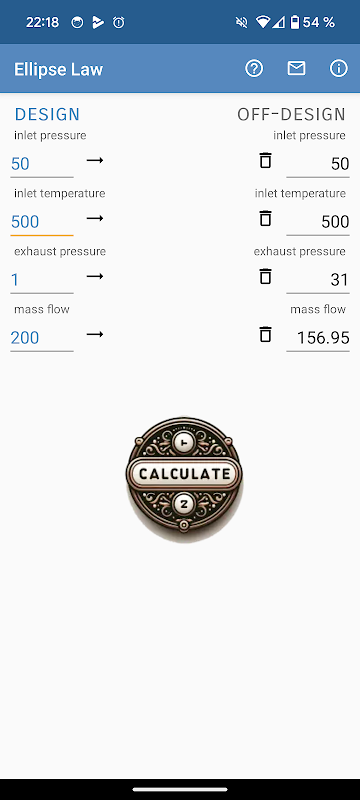

프로그램 기능 :

터빈의 설계 사례에 대한 경계 조건을 정의하십시오 : 질량 유량, 입구 및 출구 압력 및 선택적으로 입구 온도 : 각 설계 외 부하 사례에 대한 데이터를 계산하십시오.

질량 유량 및 출구 압력에 의한 입구 압력

입구 압력 및 질량 흐름에 의한 출구 압력

입구 압력 및 출구 압력에 의한 질량 유량

각 계산은 온도 보정 유무에 관계없이 수행 할 수 있습니다.
