HMI Droid

Bedienfeld für SPS. Die Kommunikation über Bluetooth, WiFi oder mobile Internet.

HINWEIS: Lesen Sie die Beschreibung vor dem Herunterladen sorgfältig durch!

Bedienfeld für verschiedene industrielle SPS. Kommunikation über Bluetooth, WiFi oder mobile Internet mit Protokolle COMLI, Modbus/TCP (class 0 und 1), Modbus RTU class 1, SattBus COMLI, Siemens Fetch/Write oder Siemens S7 Communication (ISO on TCP). Kann auch auf stationäre Geräte wie Media-Player oder Raspberry Pi und kabelgebundene Ethernet-Verbindung laufen.

HMI Droid ist eine Weiterentwicklung des HMI-Programms LEDpanel für Windows und ist eine Ergänzung oder Alternative zu herkömmlichen SCADA-Systeme und Bediengeräte. Es behandelt logischen und numerischen Variablen und bietet eine einfache Navigation zwischen den Platten (Seiten) mit Streichgeste oder mit Knöpfen.

HMI Droid ist auch toll, für Hausautomation mit SPS, zB haben Modbus/TCP-Protokoll implementiert, um aus der Ferne steuern und überwachen Beleuchtung, Lüftung, Heizung etc. in der Residenz oder Ferienhaus zu nutzen.

Vorteile:

Einen ausgezeichneten technischen Support.

Kostenlose Updates.

Lang erwartete Lebenszyklus.

Graphic HMIs mit Touch-Funktion kann in wenigen Minuten erstellt werden.

Kostenlose Entwicklungs-Tool mit Testlauf-Funktion.

Praktisch unlimitednumber von Platten (Seiten), Objekte und Variablen.

Keine Fremdleistungen ist es nicht erforderlich.

Echte native App.

Eigenschaften:

Parameter für die Kommunikation, wie IP-Adresse, Portnummer, Protokoll usw. können je Feld angegeben werden.

Automatische Abfrage aller Variablen in der aktuellen Panel (Seite), keine Notwendigkeit für zusätzliche Schlagwortliste angezeigt.

Viele Formate für numerische Variablen wie beispielsweise 16 und 32-Bit-Integer, ohne Vorzeichen, Hex, ASCII, float (IEEE 754) usw.

Priorisiert ereignisgesteuerten Übertragung an die Steuerung.

Die Platten (Seiten) werden in der Messeinheit dp (Dichte Unabhängige Pixel) bearbeitet.

Leben Bit zur Überwachung Panel im Controller. (Ähnliche Funktion wie "Coordination area" in Siemens S7.)

Auto-Skalierung ermöglicht die Verwendung der gleichen Module auf Smartphones, Tablets und andere Geräte.

Numerische Variablen können als vordefinierte Text zB Alarme, Sequenzschritte usw. angezeigt werden

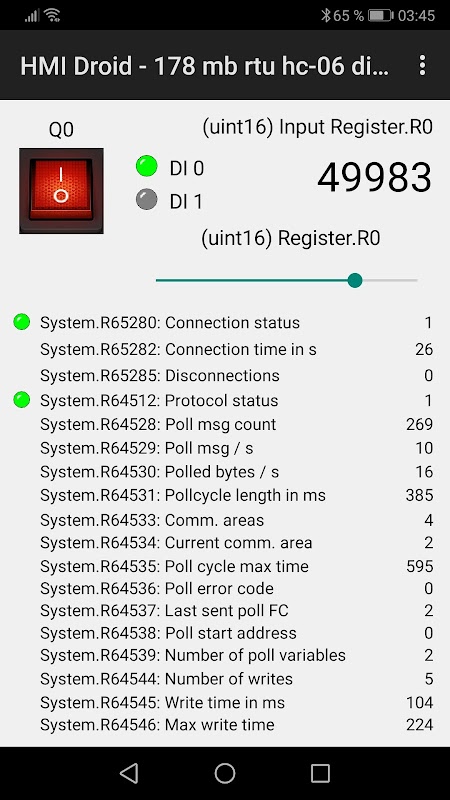

Detaillierte Diagnose der Verbindung und Kommunikation.

Variable Bereiche für System- und lokalen Variablen.

Möglichkeit der automatischen Rückkehr in die Startleiste (Startseite) nach einer gewissen Zeit der Inaktivität.

Wählbare um für große und kleine Worte der 32-Bit-Variablen im Modbus-Protokoll.

Abfrageintervall kann eingestellt werden do Datenverkehr oder die Batterie zu speichern.

Unterstützung für arabische, baltische, chinesische (GB2312, BIG5), griechische, hebräische, japanische (Shift-JIS), koreanische, kyrillische, mitteleuropäische, osteuropäische, türkische und westliche Zeichensätze.

Implementierte Protokolle in der aktuellen Version:

COMLI: Meldung 0, 1, 2, 3 und 4 Adressen-Verzeichnis für 0-3071 und Märken zu Oktal 0-37777.

Modbus/TCP: Class 0, Funktion 3 und 16 Liest und schreibt 64.512 Holding Register.

Modbus/TCP: Class 1, Funktion 1, 2, 4 und 5 Liest 65.535 diskrete Eingänge 65.535 Eingangsregister und liest und schreibt 65.535 Ausgänge (coils).

Modbus RTU: Class 1.

SattBus COMLI heißt COMLI SattBus über Ethernet.

Siemens Fetch/Write: Liest und schreibt Variablen im Datenbaustein 1 bis 255 Bytes zwischen 0 und 4095 und Bytes 0 bis 127 in Bereichen, die Eingänge, Ausgänge und Märke.

Siemens S7 Communication (ISO-on-TCP).

Systemvoraussetzungen:

Android 5.0 oder höher.

"External Storage" muss vorhanden sein. (Nicht zu verwechseln mit SD-Karte.)

Windows-PC zu Panelen (Seiten) bearbeiten.

Kostenlosen Entwicklungswerkzeuge für den PC, die benötigt wird, um die Panel-Dateien (Seite-Dateien), die von HMI Droid laufen herunterladen:

https://www.idea-teknik.com/en/hmi_droid_download.html

Handbuch:

https://www.idea-teknik.com/en/hmi_droid_manual.html

Versionshistorie:

https://www.idea-teknik.com/en/hmi_droid_version_history.html
