HMI Droid

注意：下載前請仔細閱讀說明！

適用於各種工業 PLC 的操作面板。透過藍牙、WiFi 或行動互聯網，使用 COMLI、Modbus/TCP（0 類和 1 類）、Modbus RTU 1 類、SattBus COMLI、西門子 Fetch/Write 或西門子 S7 通訊（ISO on TCP）協定進行通訊。還可以在媒體播放器或 Raspberry Pi 等固定設備上運行，並且具有有線乙太網路連接。

HMI Droid 是 Windows 版 HMI 程式 LEDpanel 的演變，是傳統 SCADA 系統和操作面板的補充或替代。它處理邏輯和數字變量，並使用滑動手勢或按鈕在面板（頁面）之間輕鬆導航。

HMI Droid 也非常適合用於具有 PLC 的家庭自動化，例如採用Modbus/TCP協議來遠端控制和監控住宅或度假屋的照明、通風、暖氣等。

優點：

優秀的技術支援。

免費更新。

預期生命週期長。

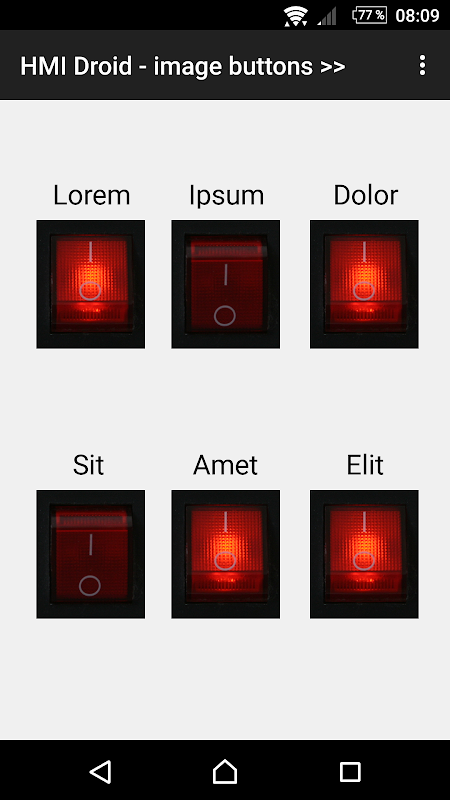

具有多點觸控功能的圖形 HMI 可在幾分鐘內建立。

具有測試運行功能的免費開發工具。

面板（頁）、物件和變數的數量幾乎不受限制。

不需要任何第三方服務。

正版本機應用程式。

特徵：

可按面板（頁面）指定 IP 位址、連接埠號、協定等通訊參數。

自動輪詢目前面板（頁面）中顯示的所有變量，無需單獨的標籤清單。

數值變數有多種格式，例如 16 位元和 32 位元整數、無符號、十六進位、ASCII、浮點 (IEEE 754) 等。

優先將事件驅動的傳輸傳輸至控制器。

面板（頁）以測量單位 dp（密度獨立像素）進行編輯。

用於監視控制器中的操作面板的壽命位。 （與西門子S7中的協調區功能類似。）

自動縮放允許在智慧型手機、平板電腦和其他裝置上使用相同的面板（頁面）。

數字變數可以顯示為預定義文本，例如警報、序列步驟等。

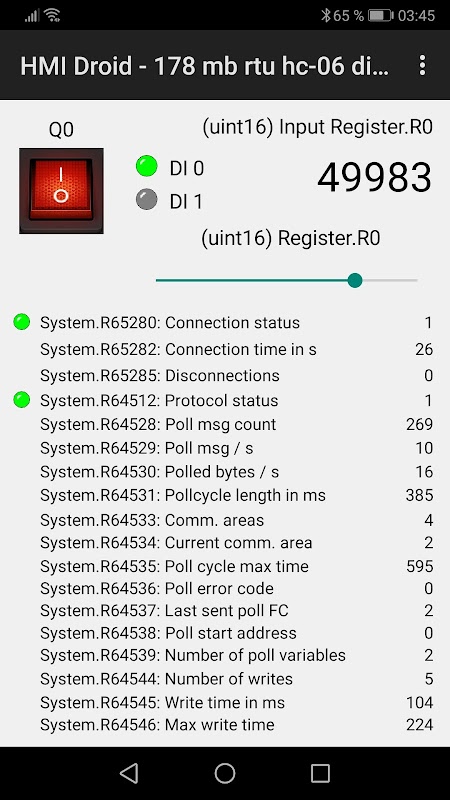

連接和通訊的詳細診斷。

系統變數和局部變數的變​​數區。

一段時間不活動後可以自動返回開始面板（頁面）。

Modbus 協定中 32 位元變數的高字和低字的可選擇順序。

可以設定輪詢間隔以節省資料流量或電池。

支援阿拉伯語、波羅的海語、中歐語、中文（GB2312、BIG5）、西里爾語、東歐、希臘語、希伯來語、日語（Shift JIS）、韓語、土耳其語和西方字符集。

在當前版本中實作的協定：

COMLI：訊息 0、1、2、3 和 4。

Modbus/TCP：類別 0，功能 3 和 16。

Modbus/TCP：1 類，功能 1、2、4 和 5。 讀取 65,535 個離散輸入、65,535 個輸入暫存器以及讀取和寫入 65,535 個輸出（線圈）。

Modbus RTU：0 級和 1 級。

SattBus COMLI 即乙太網路上的 COMLI SattBus。

西門子取/寫：讀取和寫入資料區塊 1 至 255 中位元組 0 至 4095 之間的變數以及輸入、輸出和記憶體變數區域中位元組 0 至 127 的變數。

西門子 S7 通訊（ISO on TCP）。

系統需求：

安卓5.0或更高版本。

外部儲存必須可用。 （不要與 SD 卡混淆。）

用於編輯面板（頁面）的 Windows PC。

下載免費的 PC 開發工具，用於製作由 HMI Droid 運行的面板（頁面）：

https://www.idea-teknik.com/hmi_droid_download.html

手動的：

https://www.idea-teknik.com/hmi_droid_manual.html

版本歷史：

https://www.idea-teknik.com/hmi_droid_version_history.html
