Pipefitter Pro

Pipefitter Pro ist der Rohrleitungsrechner für Versatz, Bogenwinkel und Passrohrlänge – und er zeichnet das Formstück gleich mit.

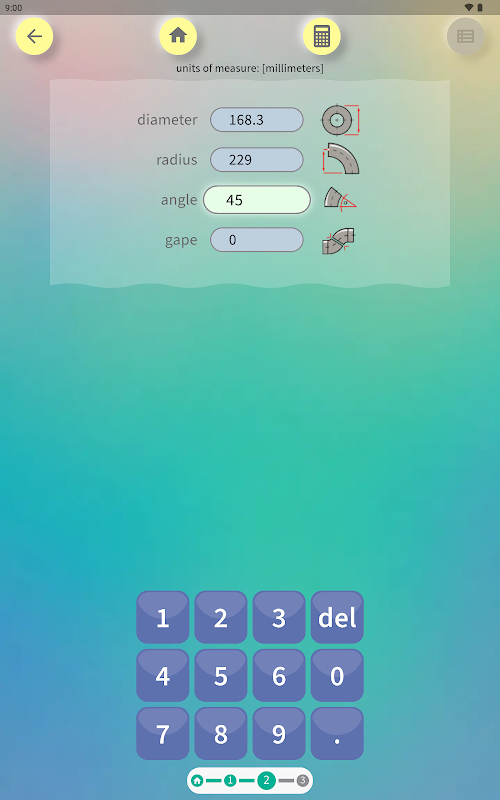

Fall im Menü wählen, Rohrdurchmesser und Bogenradius auf der Werkstatttastatur eingeben, und das Ergebnis von einer Zeichnung ablesen, nach der man anreißen kann: Bogenwinkel, Länge des Passrohrs zwischen den beiden Bögen, Baulänge des Rohrbogens, Bogenlängen und Kontrollmaße für den Messschieber.

WAS GERECHNET WIRD

• 2 BÖGEN — zwei Bögen gegeneinander, Winkel oder Versatz unbekannt

• TYP S — Versatz, Auslage oder feste 45°

• T-STÜCK — einschließlich Abgangsdurchmesser

• TASCHENRECHNER — ein Bogen, aus einem 90°-Bogen geschnitten

• 3D — zwei Bögen im Raum, über die Seiten A, B und C eines Quaders gesetzt

• DREI SCHIEBEREGLER — je einer für zwei Bögen, für Typ S und für das T-Stück: den Winkel ziehen und den Versatz dabei mitlaufen sehen

VERSCHIEDENE ANSICHTEN EINES ERGEBNISSES

Ein Ergebnis öffnet die Reiter Winkel, Maße und Bogen, in einem Teil der Fälle zusätzlich eine 3D-Ansicht zum Drehen und Zoomen. Der TASCHENRECHNER hat eigene Ablesearten, das Raummodul die Ansichten 3D, Alpha 2D und Beta 2D. Welche Ansichten es gibt, hängt vom Fall ab.

ROHR- UND BOGENTABELLE

Eingebaute NPS/DN-Tabelle mit Außendurchmesser und Mittellinienradius, für Bögen mit langem und kurzem Radius. Eigene Größen lassen sich ergänzen und direkt in eine Berechnung übernehmen.

FÜR DIE WERKBANK GEBAUT

• Millimeter, Zentimeter oder Zoll

• Große Zifferntastatur statt der Systemtastatur

• Favoriten für die täglich gebrauchten Fälle

• Läuft vollständig offline – kein Konto, keine Verbindung, keine Werbung

VOR DEM SCHNITT

Pipefitter Pro unterstützt die Vorbereitung der Werkstattarbeit. Prüfen Sie die Maße vor dem Schneiden und Schweißen gegen Ihre technische Dokumentation und die Verfahren Ihres Betriebs.
