Pipefitter Pro

Pipefitter Pro est le calculateur de tuyauterie : il donne le décalage, l'angle du coude et la longueur de manchette — et il dessine l'assemblage au passage.

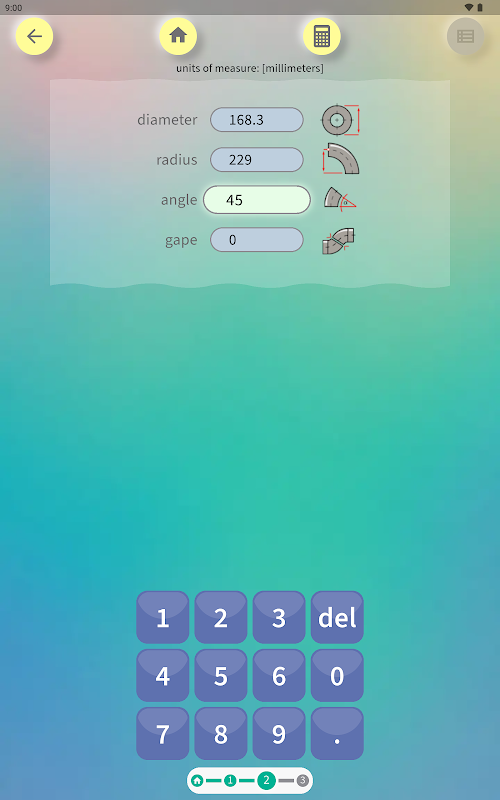

Choisissez le cas dans le menu, saisissez le diamètre du tube et le rayon du coude sur le clavier d'atelier, puis lisez le résultat sur un dessin sur lequel on peut tracer : angle du coude, longueur de la manchette entre les deux coudes, encombrement du coude, longueurs d'arc et cotes au pied à coulisse.

CE QUI EST CALCULÉ

• COUDE TOURNÉ — deux coudes, angle ou décalage inconnu

• BAÏONNETTES — décalage, portée ou 45° fixe

• TÉE — diamètre de la dérivation compris

• CALCULATRICE — un coude découpé dans un 90°

• 3D — deux coudes dans l'espace, réglés par les côtés A, B et C d'un pavé

• 90°-GLISSIÈRE, S-GLISSIÈRE, TÉE-GLISSIÈRE — faites glisser l'angle et voyez le décalage évoluer en direct

DIFFÉRENTES FAÇONS DE LIRE UN RÉSULTAT

Un résultat s'ouvre sur les onglets Angle, Cotes et Coude, et sur une partie des calculs compatibles une vue 3D que l'on peut faire tourner, agrandir ou réduire. La CALCULATRICE a ses propres modes de lecture, et le module spatial les vues 3D, Alpha 2D et Beta 2D. Les vues disponibles dépendent du cas choisi.

TABLE DES TUBES ET DES COUDES

Table NPS/DN intégrée avec diamètre extérieur et rayon à l'axe, pour les coudes à rayon long et à rayon court. Ajoutez vos propres dimensions et reprenez-les directement dans un calcul.

FAIT POUR L'ÉTABLI

• Millimètres, centimètres ou pouces

• Grand clavier numérique à la place du clavier système

• Favoris pour les cas utilisés tous les jours

• Fonctionne entièrement hors ligne — sans compte, sans connexion, sans publicité

AVANT DE COUPER

Pipefitter Pro accompagne la préparation du travail d'atelier. Avant de couper et de souder, vérifiez les cotes avec votre documentation technique et les procédures de votre entreprise.
