Über Smart Welding Solution (Free)

Instant-Lösung für verschiedene gemeinsame Konfigurationen / Designs

Sofortige Lösung für verschiedene gemeinsame Konfigurationen / Designs

Berechnung des Schweißablagerungsgewichts (standardmäßig Stahl)

Volumenberechnung

Querschnittsflächenberechnung

Berechnung der Oberflächenöffnung

Sofortiger Vergleich der Schweißnahtablagerung; Volumen; Querschnittsflächen; Oberflächenöffnung mit unterschiedlichen Winkeln.

Die Berechnung des Schweißabscheidungsgewichts anderer Materialien ist auch durch Änderung der jeweiligen Materialdichte möglich.

Es ist so konstruiert, dass nahezu alle realisierbaren Schweißverbindungskonfigurationen sofort berechnet werden können

Es ist eine PDF-Konvertierung aller Werte vorgesehen. Das kann auf andere übertragbar sein.

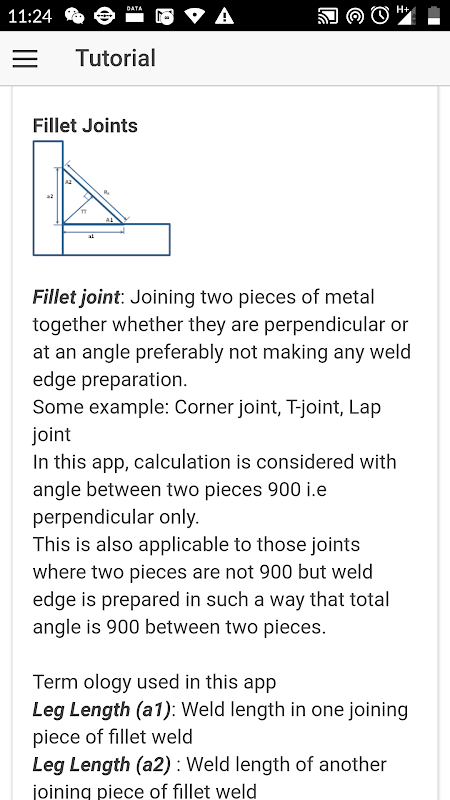

In dieser App enthaltene Gelenkkonfigurationen sind Rillen, Filets, ESSC und harte Verblendungen oder Aufbauten.

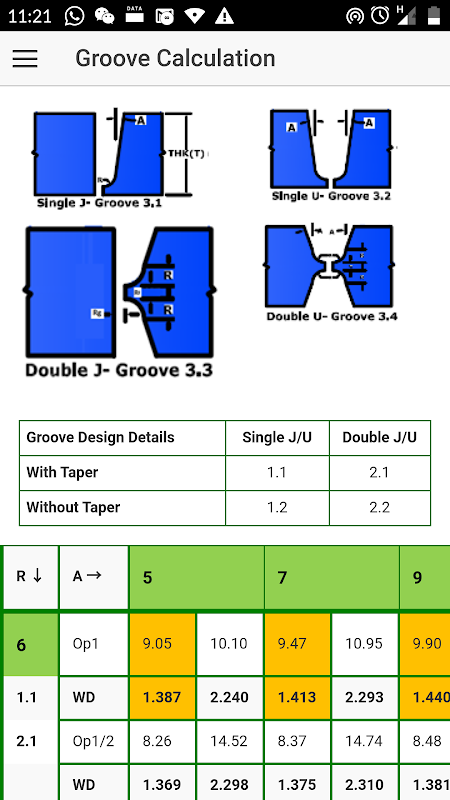

Weiter, Nutverbindungskonfiguration - einfache Abschrägung, doppelte Abschrägung, gerade Fläche, einzelnes V, doppeltes V, einzelnes J, doppeltes J, einzelnes U, doppeltes U, Rohr-Rohrboden-Verbindung (TTJ), quadratische Verbindungen (durch Änderung der Nut) Winkel 0 Grad) usw. Diese decken fast alle Arten von Nutkonstruktionen ab.

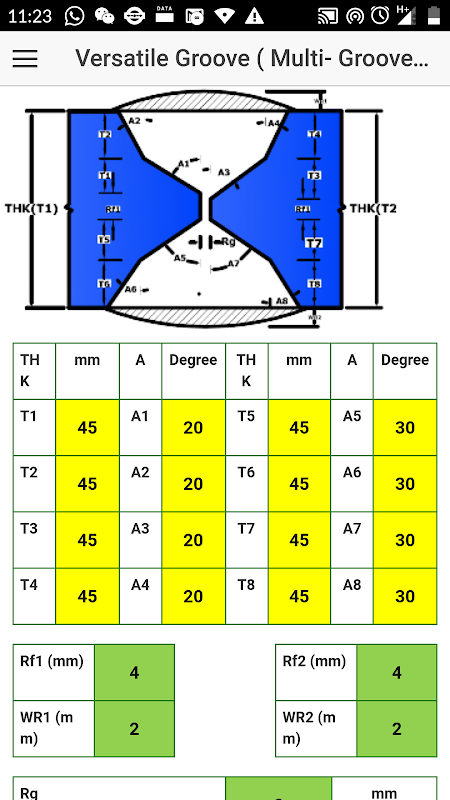

Es gibt einen Konfigurationsabschnitt für universelle Nutverbindungen, der für fast alle Nutverbindungen ausgelegt ist, die mit maximalen Doppelkegelwinkeln von beiden Seiten erzeugt werden können. Basierend auf den Eingaben können Sie den gewünschten Groove und die gewünschten Ergebnisse erhalten.

Wenn eine Gelenkkonfiguration darin nicht behandelt wird, können Sie sie in kleine Gelenkkonfigurationen (Tochterrillen) unterteilen, die in dieser Anwendung behandelt werden.

In diesem Fall erhalten Sie ausreichende Informationen, um die gewünschten Ergebnisse zu erzielen. Z.B:

1. Die Oberflächenöffnung (1/2) einer Tochternut muss der Wurzelspalt der anderen Tochternut sein.

2. Die Schweißnahtverstärkung wird nicht berücksichtigt, wenn eine Tochternut mit einer anderen Tochternut bedeckt ist.

3. Es wird empfohlen, eine Rillenzeichnung durchzuführen und die Schweißbegriffe für jede Tochternut sorgfältig zu definieren. Stellen Sie sicher, dass Eingaben für einzelne Rillen und die darauf erhaltenen Ergebnisse aufgezeichnet und anschließend zur weiteren Berechnung und Eingabe für andere Tochterrillen nach Bedarf verwendet werden.

Die Berechnung wurde so durchgeführt, dass die Ergebnisse der Konventionsberechnung höher liegen. Bei der Berechnung werden einige Annahmen verwendet. Es kann Unterschiede in den Ergebnissen verschiedener Praktiken geben, die in der Schweißindustrie angewendet werden.
