Smart Welding Solution (Free)

各种联合配置/设计的即时解决方案

焊缝重量计算（默认为钢）

体积计算

截面积计算

表面开度计算

即时比较焊缝沉积；体积;横截面积；有不同角度的表面开口。

通过改变各自的材料密度，其他材料的熔敷重量计算也是可行的。

这种设计可以立即计算出几乎所有可行的焊接接头配置

提供所有值的pdf转换。那可以转移给其他人。

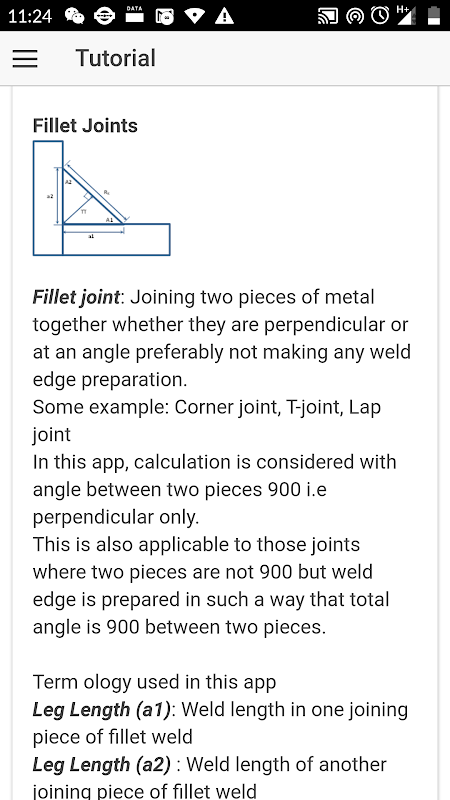

此应用程序中包含的关节配置是凹槽，圆角，ESSC和硬面或堆积。

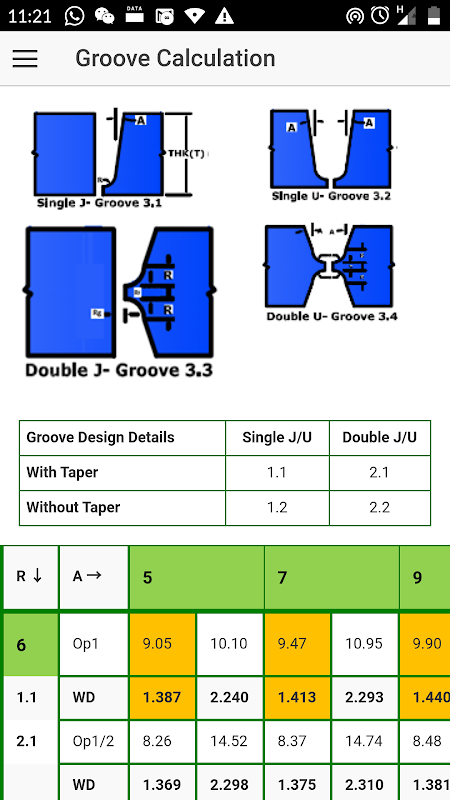

此外，沟槽接头配置-单斜角，双斜角，直面，单V，双V，单J，双J，单U，双U，管对管板接头（TTJ），方形接头（通过更换凹槽）角度0度）等，这些几乎涵盖了所有类型的凹槽设计。

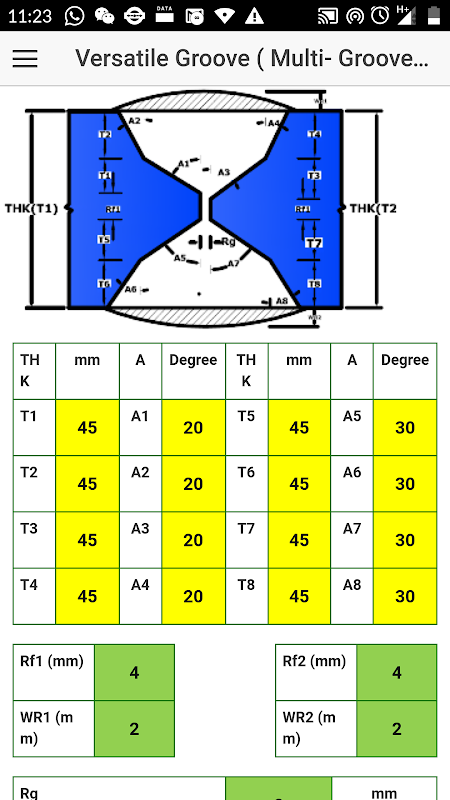

有通用的沟槽接头配置部分，该部分适用于几乎所有的沟槽接头，该沟槽接头可以从两侧以最大双锥角产生。根据输入，您可以获得所需的凹槽和结果。

如果其中没有任何关节配置，则可以分为小关节配置（子凹槽），此应用程序对此进行了介绍。

在这种情况下，您将获得足够的信息以获得理想的结果。例如：

1.一个子凹槽的表面开口（1/2）应为另一子凹槽的根部间隙。

2.当一个子槽被另一个子槽覆盖时，不应考虑焊接补强。

3.建议绘制凹槽图，并仔细定义每个子凹槽的焊接条件。确保记录各个凹槽的输入和由此获得的结果，随后将其用于进一步的计算，并根据需要输入其他子凹槽。

这种计算方式使结果比常规计算要高。在计算中使用了一些假设。焊接行业中各种实践的结果可能有所不同。
