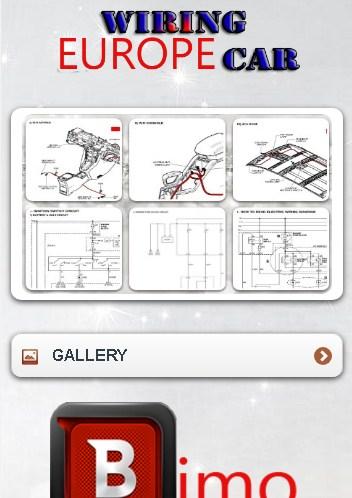

Verdrahtung Europa Auto

Es gibt einige Sammlung von Service Handbuch Schaltplan / Schaltplan für Autos Design / Montage / Künstliche Amerika - Europa, kann diese Anwendung Ihnen helfen und fügen Sie ihre speziellen Einblick Spezialisten Techniker Luxus-Autos (Amerika - Europa). Verdrahtungsplan Anwendung ist sehr gut für Sie ein Hobby mit Strom geeignet. All die Mühe in den Autos, konnte mit Service manueller Schaltplan überwunden werden. Mit seiner zunehmend anspruchsvollen Technologie auf dem Auto jetzt, machen die Automobil-Welt Rennen - das Rennen ausgestellt die neueste und größte Maschine. Und der Schaltplan ist niemals seine Rolle vom Problem getrennt. Folgende Beschreibung:

Auto elektrische Verdrahtung Diagramm pdf, elektrische Verdrahtung Auto, Verdrahtung Auto, Verdrahtung Auto Audio, Verdrahtung Autolautsprecher, Verdrahtung Auto Verstärker, Verdrahtung Autoradio.

1. START- & AUFLADUNGSSYSTEM

- BATTERIE, STARTER MOTOR, GENERATOR & NSBU SCHALTKREIS: (DIESEL / GASOLINE)

- ZÜNDSCHALTERSCHALTUNG

- POWER MODE CIRCUIT

2. ECM (MOTORSTEUERUNGSMODUL)

- BATTERIE STROMVERSORGUNG, BODEN, EI SYSTEM, GENERATOR & CKP SENSOR SCHALTUNG

- KRAFTSTOFFPUMPE, INJEKTOR & WÄRME O2 SENSORSCHALTUNG

- ETC MODUL, SENSOR (MAP, ECT, KNOCK, ACP & BESCHLEUNIGER PEDAL), ÖLDRUCKSCHALTER & LEGR SCHALTUNG

- EVAP KANISTER PURGE SOLENOID, SENSOR (CMP, BESCHLEUNIGER PEDAL, KRAFTSTOFF LEVEL) & KUPPLUNG SCHALTKREIS

- BRAKE SCHALTER, ZURÜCK SCHALTER, NSBU SCHALTER SCHALTUNG

- DLC (DATA LINK CONNECTOR) SCHALTUNG

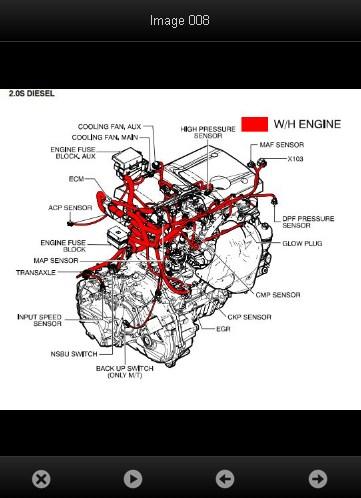

3. ECM (MOTORSTEUERUNGSMODUL): (2.0 DIESEL)

- BATTERIE STROMVERSORGUNG, BODEN, GLÜHEN STECKER KONTROLLEINHEIT, KRAFTSTOFFHEIZER, GENERATOR &

CKP SENSOR SCHALTUNG

- INJEKTOR, KRAFTSTOFFPUMPE & SENSOR (AUSPUFFGASTEMPERATUR, KRAFTSTOFFTEMPERATUR)

SCHALTUNG

- SENSOR (WIF, MAF / IAT, DPF DRUCK, SCHIENENDRUCK, ECT, ACP), SCHALTER (ÖLDRUCK),

RAIL PRESSURE CONTROL VENTIL & KRAFTSTOFFMESSGERÄT SCHALTUNG

- SENSOR (BESCHLEUNIGER PEDAL, BOOST DRUCK, KRAFTSTOFF LEVEL, CMP), ACTUATOR

(DROSSELPLATTE, BOOSTDRUCK), KUPPLUNGSSCHALTER & EGR VENTILSCHALTUNG

- BREMSCHALTER, ZURÜCK SCHALTER & NSBU SCHALTER SCHALTUNG

- DLC (DATA LINK CONNECTOR) SCHALTUNG

4. TCM (GETRIEBEKONTROLLMODUL)

- STROMVERSORGUNG, BODENSCHRAUBE & SOLENOID VENTILSCHALTUNG

- SENSOR (INPUT SPEED, OUTPUT SPEED), NSBU SWITCH & HIGH SPEED CAN CIRCUIT

- GEAR SHIFT HEBEL, WINTER MODE SWITCH & CLUSTER CIRCUIT

5. BCM (KÖRPERSTEUERUNGSMODUL)

- STROMVERSORGUNG, BODEN, ZÜNDSCHALTER SCHALTUNG

- POWER MODE, REGENSENSOR & HINTERER WISCHER SCHALTKREIS

- KOPFLEUCHTE, BELEUCHTUNG, VORNE / HINTEN FOG, BREMSE SCHALTER & DIMMER STEUERUNG SCHALTUNG

- INNENLEUCHTE, BACK UP LAMPE, GETRIEBE UMSCHALT, SCHALTER (WINTER MODUS, KREUZFAHRT, GEFAHR,

DREHEN SIGNAL) SCHALTUNG

- VORDERWISCHER, LIFT GATE WIPER, REGENSENSOR & EVAP CORE TEMP. SENSORSCHALTUNG

- TÜRSCHLOSS / UNLOCK, HORN, TÜR LATCH, PARKING ASSIST & SCHALTER (PARK BRAKE, HOOD OPEN, TÜRSCHLOSS) CIRCUIT

- POWER FENSTER, LIFT GATE GLAS, COUPLING CONTROL MODUL, ESP SCHALTER & MANUAL A / C CONTROLLER CIRCUIT

6. KLIMAANLAGE

- KLIMAANLAGE KONTROLLSCHALTER & BLOWER MOTOR CIRCUIT

- INTAKE MOTOR, MODUS MOTOR & EVAP CORE TEMP. SENSORSCHALTUNG

7. FATC (VOLL AUTOMATISCHE TEMPERATURSTEUERUNG)

- MOTOR (BLOWER, INTAKE, MODE, TEMPERATUR) & POWER MODUL SCHALTUNG

- SENSOR (AQS, DUCT TEMP., EVAP CORE TEMP., INCAR, COMBI), ECM & BCM CIRCUIT

8. KLIMAANLAGERKOMPERKERKREISLAUF

9. KÜHLKÜHLEN FAN CIRCUIT

- KÜHLEN FAN CIRCUIT: DIESEL / GASOLINE

10. PTC-HEIZKREISLAUF: DIESEL

11. KOPFLAMPE SCHALTUNG

- W / O KOPFLAMPE LEVELING

- W / HEAD LAMP LEVELING

12. KOPFLAMPE SCHALTKREIS

- W / O AUTO LICHT

- W / AUTO LICHT

13. STOP LAMPE, ZENTRUM HIGH MOUNT STOP LAMP (CHMSL), ZURÜCK UP LAMPE & ECM SPIEGEL

SCHALTUNG

14. INNENLEUCHTENKREISLAUF

- LAMPEN (KARTE, ZIMMER, TÜR SCHRITT, SONNE VISIER, GEPÄCK, HANDSCHUH KASTEN, SCHLÜSSELANHÄNGER) SCHALTUNG

15. VORDERWISCHERKREISLAUF, LIFT GATE WIPER CIRCUIT, KOPFLAMPE WASCHMASCHINE SCHALTUNG
