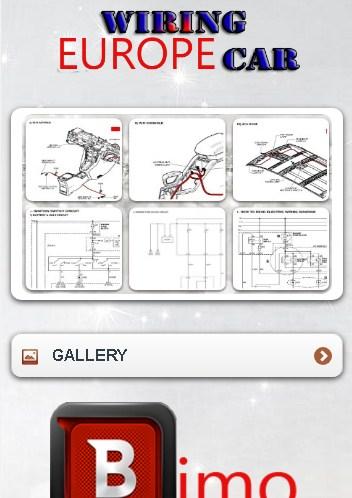

Cableado del coche de Europa

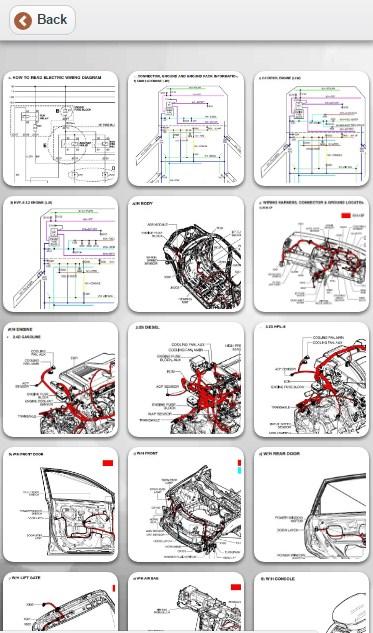

Hay una cierta colección de manual de servicio diagrama de circuito / diagrama de cableado para los coches de diseño / montaje / Artificial América - Europa, esta aplicación puede ayudarle y añadir su especial especialista en tecnología de expertos coches de lujo (América - Europa). La aplicación de diagrama de cableado es muy adecuado para usted una afición con electricidad. Todos los problemas en los coches, podría ser superado con el manual de servicio de diagrama de cableado. Con su tecnología cada vez más sofisticada en el coche en este momento, hacer la carrera del mundo del automóvil - la carrera emitió la última y mejor máquina. Y el diagrama de cableado nunca se separa su papel del problema. La siguiente descripción del mismo:

Diagrama del cableado del coche pdf, reparación del cableado eléctrico del coche, cableado del coche para los maniquíes, diagrama del cableado del coche, taller de reparación del cableado del coche, cableando un coche del rasguño, diagramas del cableado del coche explicó, Diagrama del coche del cableado, coche del cableado eléctrico, cableando el coche, cableando el audio del coche, cableando el altavoz del coche, cableando el amperio del coche, cableando la radio de coche.

1. SISTEMA DE ARRANQUE Y CARGA

- BATERIA, MOTOR DE ARRANQUE, GENERADOR Y CIRCUITO DE INTERRUPTOR NSBU: (DIESEL / GASOLINE)

- CIRCUITO DE INTERRUPTOR DE ENCENDIDO

- CIRCUITO DE MODO DE ENERGÍA

2. ECM (MÓDULO DE CONTROL DEL MOTOR)

- ALIMENTACIÓN DE BATERÍA, TIERRA, SISTEMA EI, GENERADOR Y CIRCUITO DE SENSORES CKP

- BOMBA DE COMBUSTIBLE, INYECTOR Y CIRCUITO SENSORIZADO O2

- MÓDULO ETC, SENSOR (MAPA, ECT, KNOCK, ACP Y PEDAL DE ACELERADOR), INTERRUPTOR DE PRESIÓN DE ACEITE Y CIRCUITO DE LEGR

3. ECM (MÓDULO DE CONTROL DEL MOTOR): (2.0 DIESEL)

- FUENTE DE ALIMENTACIÓN DE BATERÍA, TIERRA, UNIDAD DE CONTROL DEL CONECTOR DE GLOW, CALENTADOR DE COMBUSTIBLE, GENERADOR &

CIRCUITO DEL SENSOR CKP

4. TCM (MÓDULO DE CONTROL DE LA TRANSMISIÓN)

- SUMINISTRO DE ENERGÍA, TIERRA, INTERRUPTOR DE FRENO Y CIRCUITO DE VÁLVULA SOLENOIDE

- SENSOR (VELOCIDAD DE ENTRADA, VELOCIDAD DE SALIDA), INTERRUPTOR NSBU Y CIRCUITO DE LLAVE DE ALTA VELOCIDAD

- PALANCA DE CAMBIO DE ENGRANAJE, INTERRUPTOR DE MODO DE INVIERNO Y CIRCUITO DE CLUSTER

5. BCM (MÓDULO DE CONTROL DEL CUERPO)

- ALIMENTACIÓN, TIERRA, CIRCUITO DE INTERRUPTOR DE ENCENDIDO

- MODO DE ENERGÍA, SENSOR DE LLUVIA Y CIRCUITO DEL INTERRUPTOR DE LIMPIAJE TRASERO

- LÁMPARA DE CABEZA, ILUMINACIÓN, NIEBLA DELANTERA / TRASERA, CIRCUITO DE CONTROL DEL FRENO Y DEL DIMMER

- LÁMPARA INTERIOR, LÁMPARA DE SEGURIDAD, NIVEL DE CAMBIO DE ENGRANAJE, INTERRUPTOR (MODO DE INVIERNO, CRUCERO, PELIGRO,

CIRCUITO DE LA SEÑAL DE VUELTA

6. AIRE ACONDICIONADO

- CIRCUITO DE CONTROL DE ACONDICIONADOR DE AIRE ACONDICIONADO Y BLOWER

- MOTOR DE ADMISION, MOTOR DE MODO Y TEMPERATURA DEL CORTE EVAP. CIRCUITO DE SENSOR

7. FATC (CONTROL COMPLETO DE LA TEMPERATURA AUTOMÁTICA)

- MOTOR (SOPLADOR, TOMA, MODO, TEMPERATURA) Y CIRCUITO DEL MÓDULO DE POTENCIA

- SENSOR (AQS, TEMPERATURA DEL CONDUCTO, TEMPERATURA DEL CORTE EVAP, INCAR, COMBI), CIRCUITO ECM Y BCM

8. CIRCUITO DEL COMPRESOR DE AIRE ACONDICIONADO

9. CIRCUITO DEL VENTILADOR DE REFRIGERACIÓN DEL RADIADOR

- CIRCUITO DEL VENTILADOR DE REFRIGERACION: DIESEL / GASOLINE

10. CIRCUITO CALEFACTOR PTC: DIESEL

11. CIRCUITO DE LA LÁMPARA DE CABEZA

- NIVELADO DE LÁMPARA DE CABEZA

- CON NIVELADO DE LÁMPARA DE CABEZA

12. CIRCUITO DEL INTERRUPTOR DE LA LÁMPARA

- W / O LUZ AUTOMÁTICA

- CON LUZ AUTOMATICA

13. LÁMPARA DE PARADA, LÁMPARA DE PARADA CENTRAL DEL ALTO MONTAJE (CHMSL), LÁMPARA DE SEGURIDAD Y ESPEJO DEL ECM

CIRCUITO

14. CIRCUITO DE LÁMPARA INTERIOR

- LÁMPARAS (MAPA, HABITACIÓN, PASO DE LA PUERTA, VISOR SOLAR, EQUIPAJE, CAJA DE GUANTE, TIPO DE HOJA) CIRCUITO

15. CIRCUITO DEL LIMPIADOR DELANTERO, CIRCUITO DEL LIMPIADOR DE LA PUERTA DE ELEVACIÓN, CIRCUITO DE LAVABO DE LA LÁMPARA DE LA CABEZA
