電線許容電流・ブレーカー・接触器・開閉器選定：Breaker

Breakers y aparamenta para motor trifásico, es una aplicación para la selección de un contactor.

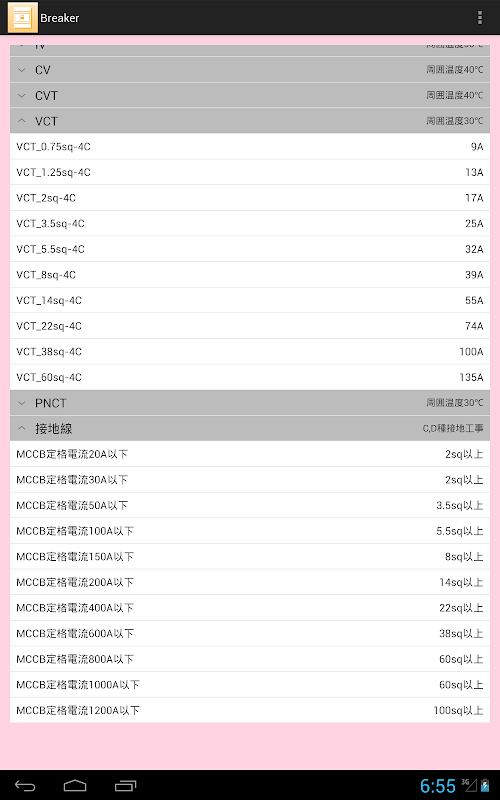

También, usted puede comprobar el tamaño del cableado del cable por el tipo de corriente permisible y la línea de tierra en una pantalla separada.

■ interruptor, interruptor, contactor del método de selección

Si selecciona los siguientes elementos en la ruleta, para mostrar el tamaño del cableado y equipos que fueron seleccionados en las condiciones.

1, la selección del fabricante

→ puede seleccionar un Mitsubishi o Fuji.

Mitsubishi Mitsubishi Electric, Fuji mostrará los "Fuji del número de modelo del equipo.

2, el voltaje de funcionamiento del motor

→ se puede elegir un 200V o 400V.

Se hará una selección que había en cada una de la tensión.

3, la capacidad del motor

→ Seleccionar la capacidad de la selección que desee motor.

Al seleccionar modificar el artículo de arriba al mostrar la había la selección de criterios de selección.

Los elementos que se muestran son los siguientes.

● corriente nominal

→ se mostrará la corriente nominal del motor de la capacidad seleccionada.

● capacidad del interruptor

→ en el momento de los criterios seleccionados para mostrar un disyuntor de corriente nominal para ser seleccionados.

● interruptor de entrada directa

→ al realizar un alambre recto colocado en las condiciones seleccionadas, aparamenta que se seleccione

Se mostrará el modelo.

(No se seleccionará si la capacidad del motor que ha sido seleccionado es grande)

● lado del alambre y la fuente de alimentación eléctrica de valores horas alambre lateral de cable de carga

      → cuando las condiciones seleccionadas, que está disponible para el interruptor o contactor electo

Se mostrará el tamaño máximo de alambre.

Tenga en cuenta que no es un tamaño adecuado.

El tamaño adecuado del alambre, el alambre que se utilizará en menos de o igual al tamaño que se ha seleccionado aquí

Por favor, ser determinada teniendo en cuenta el tipo y otras condiciones.

● principal · △ contactor

→ al realizar el cableado en estrella-triángulo en condiciones seleccionadas, el principal es ser seleccionado y

Se mostrará el tipo de delta para el contactor.

(No se seleccionará si la capacidad del motor que ha sido seleccionado es pequeño)

● Y contactor

→ al realizar el cableado en estrella-triángulo en las condiciones seleccionadas, la estrella para el contactor que se seleccione

Se mostrará el modelo.

(Si la capacidad del motor que ha sido seleccionado es pequeño, no se seleccionará)

● térmica

→ al realizar el cableado en estrella-triángulo en enfermedades específicas, térmica se debe seleccionar

Se mostrará el modelo.

(Si la capacidad del motor que ha sido seleccionado es pequeño, no se seleccionará)

■ Notas

Selección resultado es solamente y como una guía, teniendo en cuenta que se requiere de acuerdo con las condiciones de uso.

A consecuencia de ello, no nos lleva ninguna responsabilidad, incluso si se ha producido la contingencia de emergencia

Utilice en su comprensión.

◆ informes de fallos o preguntas, póngase en contacto con nosotros agradecemos de la sección de comentarios.
