電線許容電流・ブレーカー・接触器・開閉器選定：Breaker

삼상 모터 용 차단기와 개폐기, 접촉기를 선정하는 응용 프로그램입니다.

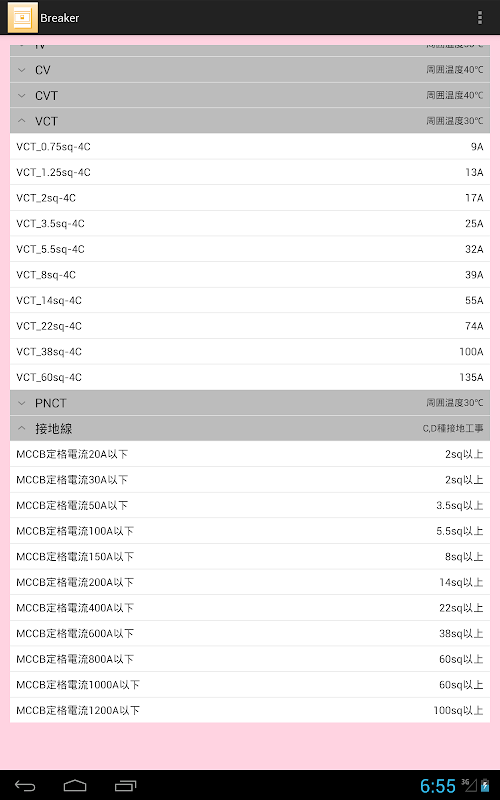

또한 다른 화면에서 전선 종류별 허용 전류와 접지선의 배선 크기를 확인 할 수 있습니다.

■ 차단기, 개폐기, 접촉기의 선정 방법

스피너에서 다음 항목을 선택하면 해당 조건에서 선정한 기기와 배선 크기를 표시합니다.

1 제조 업체 선택

→ 미쓰비시 또는 후지을 선​​택할 수 있습니다.

미쓰비시는 미쓰비시 전기, 후지는 "후지 전기 장비 번호를 표시합니다.

2 모터 사용 전압

→ 200V 또는 400V를 선택할 수 있습니다.

각각의 전압에 있던 선정합니다.

3 모터 용량

→ 선정하고 싶은 모터의 용량을 선택합니다.

위의 항목을 선택 변경하면 선택한 조건에 맞는 선정을 표시합니다.

표시되는 항목은 다음과 같습니다.

● 정격 전류

→ 선택된 용량의 모터 정격 전류를 표시합니다.

● 차단기 용량

→ 선택된 조건 중에 선정해야 차단기 정격 전류를 표시합니다.

● 직입 개폐기

→ 선택된 조건시에 직접 넣어 배선 할 때, 선정해야 개폐기

형식을 표시합니다.

(선택된 모터 용량이 큰 경우는 선정되지 않습니다)

● 직입 때 전선 · 전원측 전선 · 부하측 전선

      → 선택된 조건시 선정 된 개폐기 및 접촉기에 연결할 수있는

최대 전선 크기를 표시합니다.

적정 크기가 아니기 때문에주의 해주십시오.

적정 전선 사이즈는 여기에서 선정 된 크기 이하로 사용하는 전선의

종류 및 기타 조건을 가미하여 결정하십시오.

● 주 · △ 접촉기

→ 선택된 조건시 스타 델타 배선을 할 때 선정해야 주 및

델타 용 접촉기의 형식을 표시합니다.

(선택된 모터 용량이 작은 경우는 선정되지 않습니다)

● Y 접촉기

→ 선택된 조건시 스타 델타 배선을 할 때 선정해야 스타 용 접촉기

형식을 표시합니다.

(선택된 모터 용량이 작은 경우에는 선정되지 않습니다)

● 열

→ 선택된 조건시 스타 델타 배선을 할 때 선정해야 기류

형식을 표시합니다.

(선택된 모터 용량이 작은 경우에는 선정되지 않습니다)

■주의 사항

선정 결과는 어디 까지나 기준으로 각 사용 조건에 맞춘 고려는 필요합니다.

결과, 만일 사태가 발생했을 경우에도 저희는 책임을지지 않으므로

이해하신 후에 사용하십시오.

◆ 버그보고와 질문, 문의는 의견을 부탁드립니다.
