Impulse Response

Enciende un Android en una potente herramienta para la medición de respuesta de impulso de audio

Convierte tu teléfono Android en una potente herramienta para la medición de la respuesta al impulso de sistemas de audio.

Esta aplicación sólo será de interés para aquellos que entienden lo que es una respuesta al impulso es!

La aplicación genera una señal MLS desde el altavoz (o conector de auriculares) y la graba a través del micrófono, y luego calcula la respuesta del sistema como una función de la frecuencia y, como una serie de tiempo. La señal MLS es un método alternativo a los barridos de onda sinusoidal habituales, y en muchos aspectos superior.

El IR se puede guardar como un archivo WAV 44.1kHz 16bit Mono para su uso con herramientas de terceros, como Voxengo que utilizan datos Impulse Response.

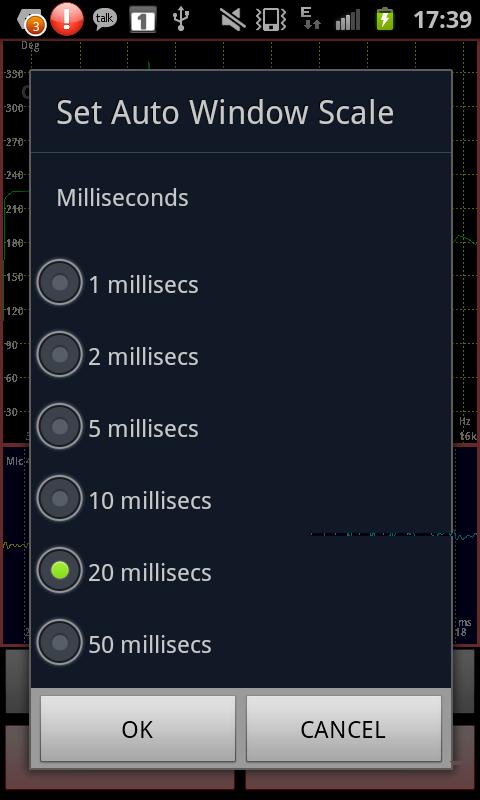

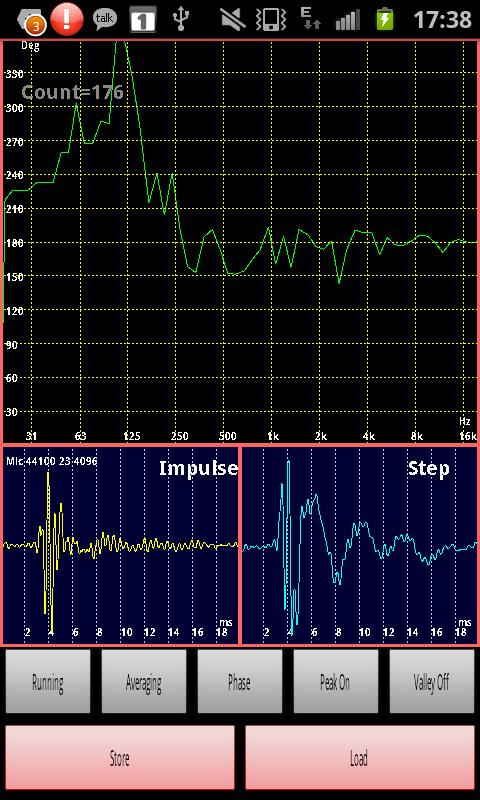

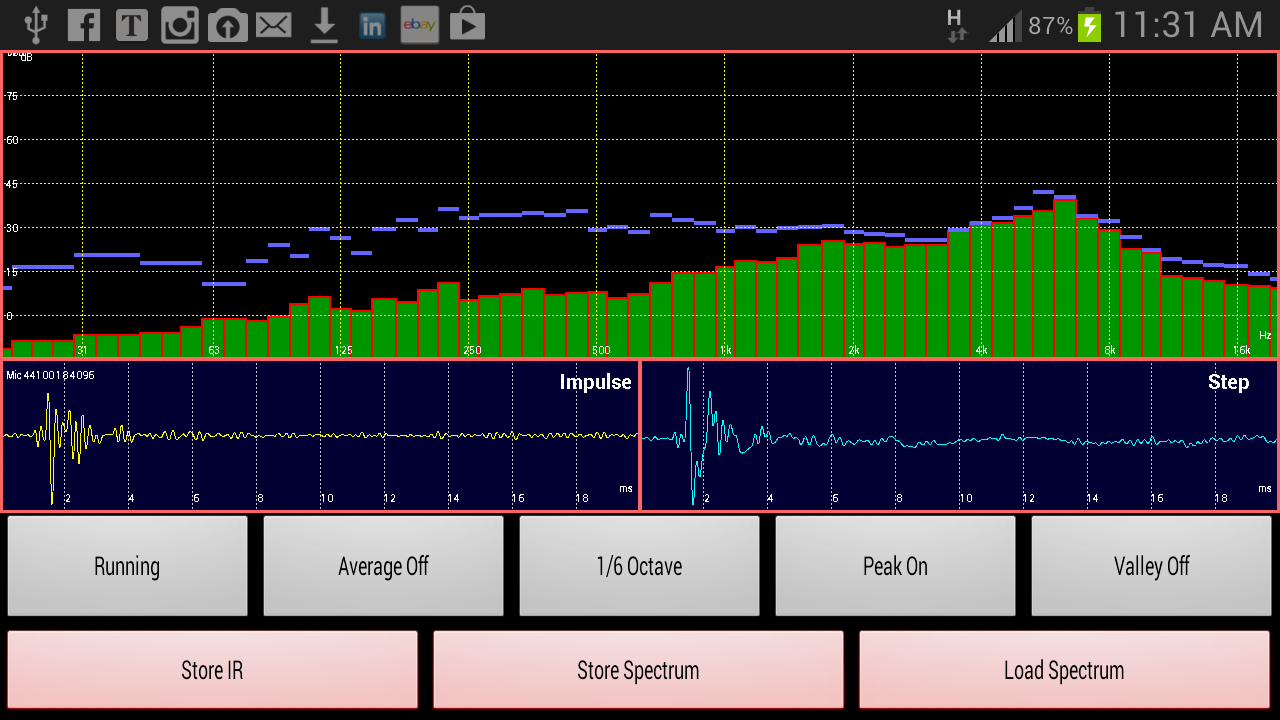

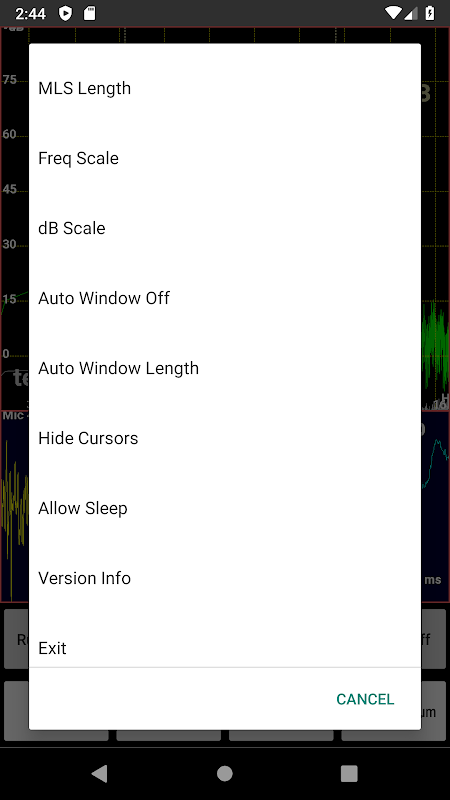

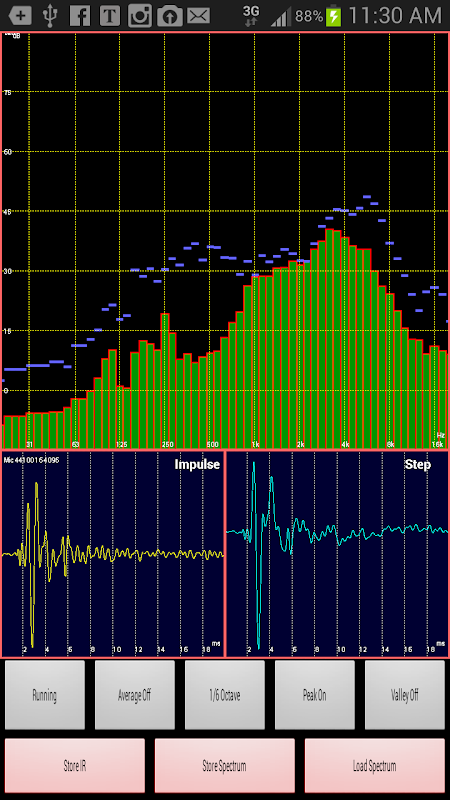

La pantalla muestra la respuesta espectral en tiempo real junto con la señal de impulsos derivados, así como la función de paso. El espectro se puede mostrar en 01.01, tercera o sexta bandas de octava de la ISO, o en la resolución de píxeles completos. Otra pantalla muestra la fase de la respuesta de impulso como una función de la frecuencia: la fase es envolver. El nivel (dB), la frecuencia (HZ) se puede ajustar a través del menú. Un hogares cuentan con ventana de tiempo automáticos en la región alrededor de la época de impulso - la duración de la ventana se puede ajustar a través del menú.

La señal de impulso y la fase se puede promediar, si se desea. Respuesta del espectro, así como las series temporales de los datos de respuesta de impulso se pueden guardar en un archivo en la tarjeta SD para su posterior recuperación, o fuera de línea de procesamiento (los archivos son simples archivos de texto fácilmente importados a Excel por ejemplo), y se muestra al lado del espectro en tiempo real datos.

Para probar la respuesta de los equipos de audio, la señal MLS puede ser alimentado en su entrada de línea de entrada a través de un cable conectado al conector para auriculares del teléfono. Si un micrófono externo de mayor calidad se va a utilizar puede ser fácilmente fijado mediante un conector de ruptura Y en la toma de auriculares.

El (la secuencia de longitud máxima) de la señal MLS es mucho mejor que la señal de un pulso simple en que tiene una mayor densidad de potencia y por lo tanto hace que el equipo bajo prueba para operar en un régimen más habitual mediante la excitación de todo el espectro de frecuencia a la vez. Esta aplicación utiliza una transformada rápida de Hadamard para calcular la convolución necesaria de la señal grabada con los MLS con el fin de extraer la respuesta de impulso del sistema.

Comentarios y / o preguntas / informes de problemas son bienvenidos - por favor enviar correo electrónico.

(Si usted requiere un medidor de SPL basado en Android, Generador de Señal, RT60 metros y analizador de espectro, por favor ver nuestra aplicación Audiotool, también en Google Play.)
