Impulse Response

Verwandeln Sie Ihr Android Smartphone in ein leistungsfähiges Werkzeug für die Messung der Impulse Response von Audiosystemen.

Diese App wird nur von Interesse sein, wer weiß, was ein Impulse Response ist zu verstehen!

Die Anwendung erzeugt ein MLS-Signal von dem Lautsprecher (oder Headset-Buchse) und speichert sie über das Mikrofon, und berechnet dann die Antwort des Systems als Funktion der Frequenz und als Zeitreihe. Die MLS-Signal ist eine alternative Methode zu den üblichen Sinus Sweeps und in vielerlei Hinsicht überlegen.

Die IR kann als 44,1 16bit Mono WAV-Datei für die Verwendung mit Tools von Drittanbietern wie Voxengo dass Impulse Response Daten Gebrauch gespeichert werden.

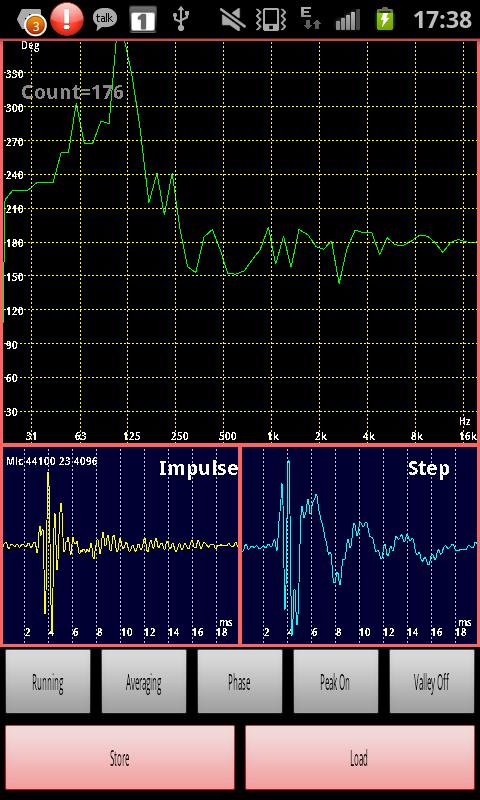

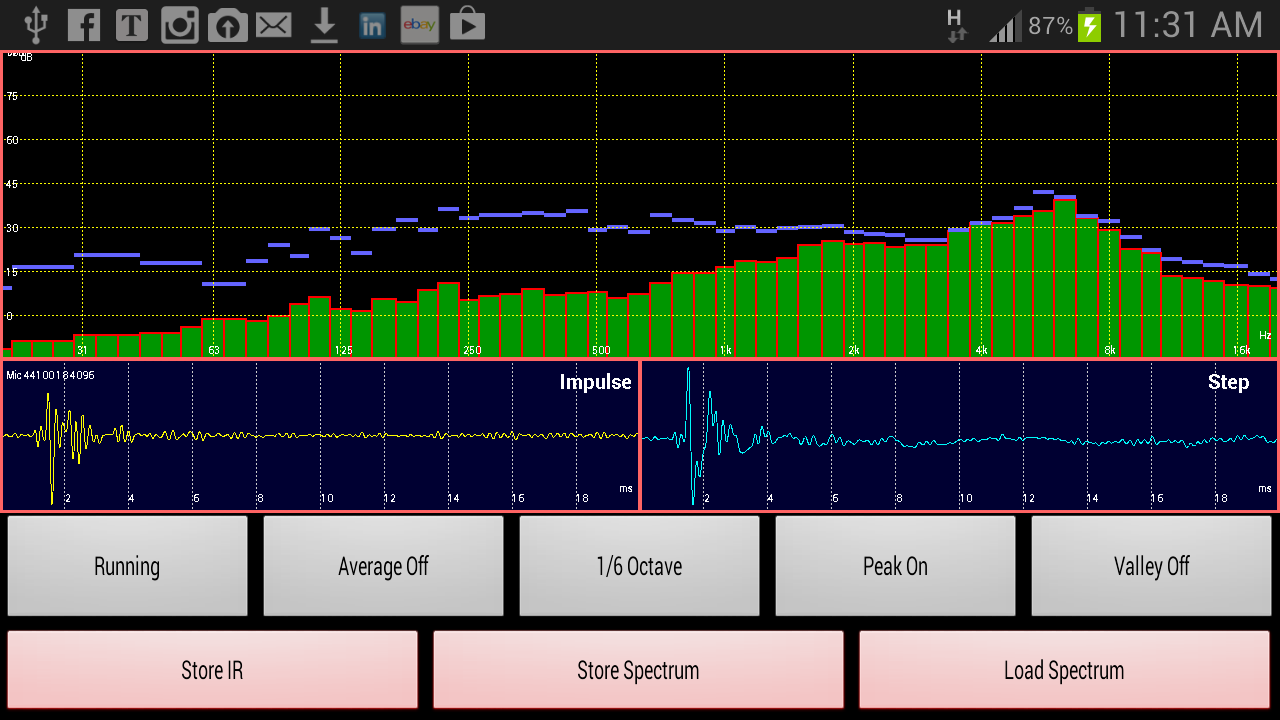

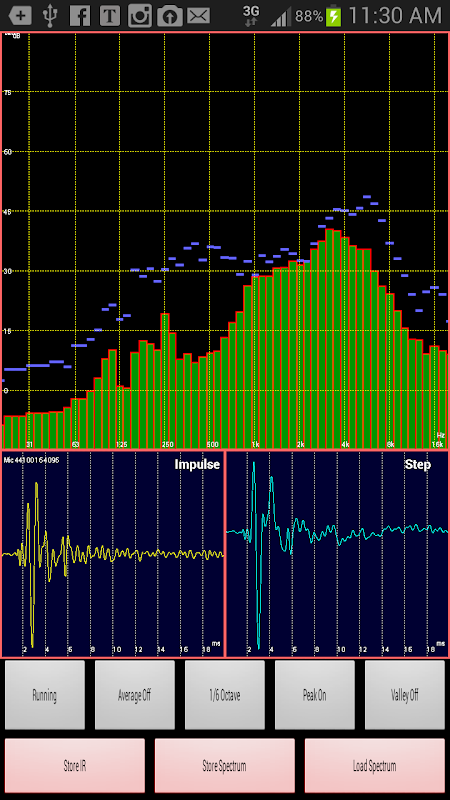

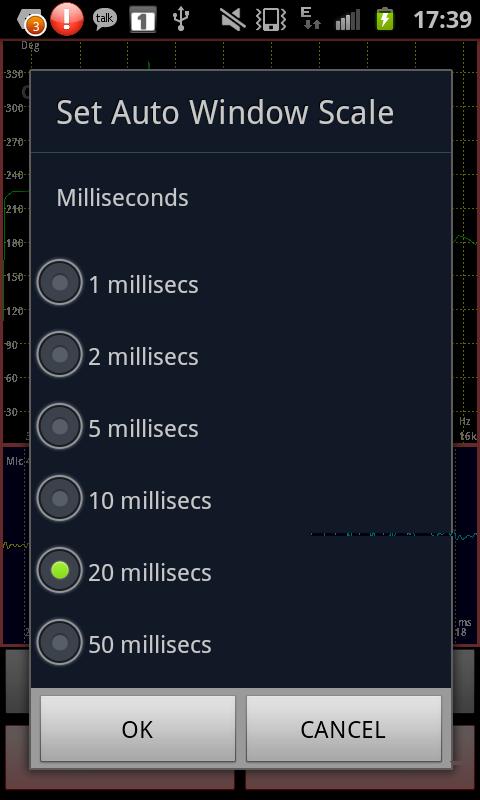

Das Display zeigt die Echtzeit-Spektralempfindlichkeit zusammen mit der abgeleiteten Impuls-Signal sowie der Stufenfunktion. Das Spektrum kann in 1/1, 1/3 oder 1/6 Oktave ISO Banden oder in voller Pixel Auflösung dargestellt werden. Ein weiteres Display zeigt die Phase der Impulsantwort als Funktion der Frequenz: Die Phase wird ausgepackt. Der Pegel (dB), können Frequenz (Hz) über das Menü eingestellt werden. Eine automatische Funktion Zeitfensters Häuser in der Region um die Zeit Impuls - die Dauer des Fensters kann über das Menü eingestellt werden.

Der Impuls und Phasensignal gemittelt werden, falls gewünscht. Spectrum Reaktion sowie die Zeitreihen der Impulsantwort Daten können in einer Datei auf der SD-Karte für einen späteren Abruf oder Offline-Verarbeitung (die Dateien sind einfache Textdateien, leicht in zB Excel importiert) gespeichert werden, und gezeigt neben der Echtzeit-Spektrum Daten.

Um die Reaktion des Audio-Ausrüstung zu testen, kann die MLS-Signal in seine Line-In-Eingang über ein Kabel an die Telefon-Headset-Buchse eingespeist werden. Wenn eine höhere Qualität externes Mikrofon verwendet werden kann leicht angebracht mit einem Y-Anschluss Ausbruch in der Headset-Buchse werden.

Das MLS (Maximum Length Sequence)-Signal ist viel besser als eine einfache Impulssignal, dass sie eine höhere Leistungsdichte und damit bewirkt, dass der Prüfling in einer gewöhnlichen Regelung durch Anregung des gesamten Frequenzbereich arbeiten gleichzeitig. Diese App nutzt eine schnelle Hadamard-Transformation, um die notwendige Faltung des aufgezeichneten Signals mit der MLS zu berechnen, um die Impulsantwort des Systems zu extrahieren.

Meinung und / oder Fragen / Problemberichte sind herzlich willkommen - bitte senden Sie E-Mail.

(Wenn Sie ein Android-basierten SPL-Meter, Signal Generator, RT60 Meter und Spectrum Analyser benötigen, finden Sie in unseren AudioTool app, auch in Google Play.)
