Segmental Bend Developer

Como un fabricante de más de 40 años, la última trigonometría 30 o así como el director del taller, he utilizado constantemente etc. calcular conos, curvas segmentarias y mucho más. Hoy en día estoy constantemente pregunté por los fabricantes para calcular longitudes desarrollados etc. para salvarlos del tiempo y el esfuerzo de poner a cabo. He desarrollado esta aplicación para que puedan hacerlo por sí mismos y por lo tanto ahorrar "Mi tiempo".

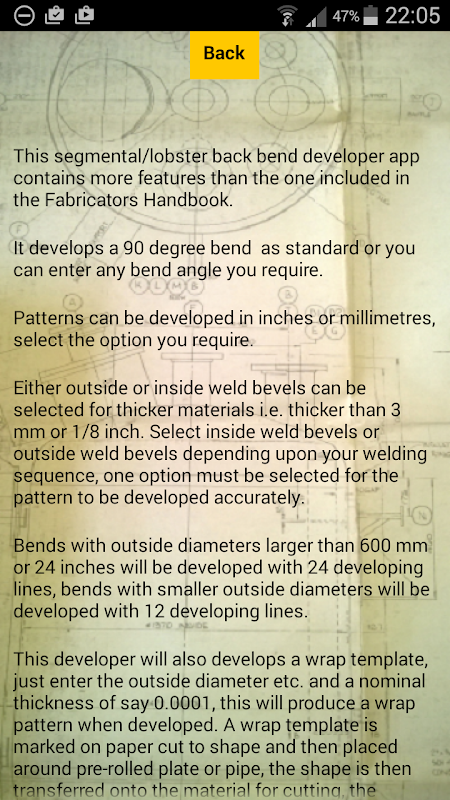

Este segmentaria / langosta volver desarrollador de aplicaciones curvatura contiene más características del que viene incluido en el Manual de Fabricantes.

Se desarrolla una curva de 90 grados como estándar o se puede introducir cualquier ángulo de curvatura que requiere.

Introduzca un mínimo de un segmento completo, o hasta la mayor cantidad de segmentos completos como sea necesario. Los segmentos de la mitad se añaden automáticamente. La norma para la mayoría de los 90 grados curvas segmentarias es cinco segmentos completos más dos mitades, esto da un buen flujo a través de la curva.

Este desarrollador también lo hará desarrolla una plantilla envoltura, simplemente introduzca el diámetro etc. exterior y un espesor nominal de decir 0.0001, esto producirá un patrón de envoltura cuando se desarrollan. Una plantilla de envoltura está marcado en el papel cortar en forma y luego se coloca alrededor de la placa desbastada laminada o tubería, la forma se transfiere a continuación sobre el material para el corte, la plantilla se puede utilizar muchas veces.

Fuera o dentro de biseles de soldadura se pueden seleccionar para materiales más gruesos, es decir, más gruesa que 3 mm o 1/8 de pulgada. Seleccione biseles de soldadura en el interior o biseles de soldadura fuera dependiendo de su secuencia de soldadura, una opción se debe seleccionar para el patrón que se desarrolló con precisión.

Los patrones pueden ser desarrollados en pulgadas o en milímetros, seleccione la opción que desee.

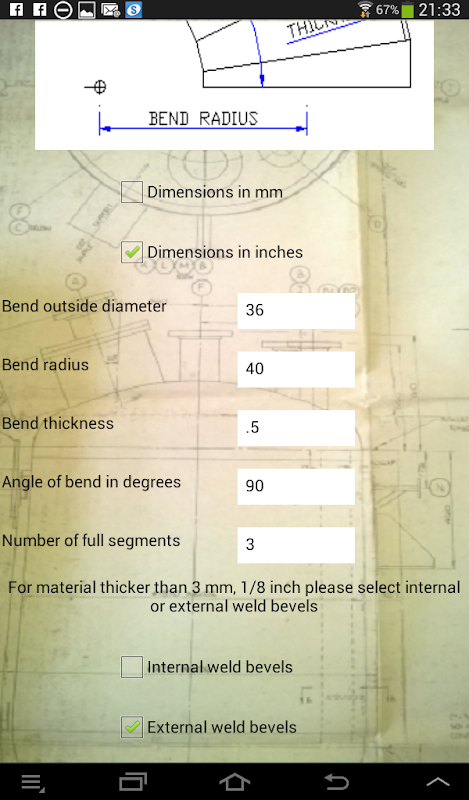

Para utilizar: - Seleccione ins o mms, entran diámetro exterior del tubo, radio de curvatura, número de segmentos completos, el espesor del material y ángulo de curvatura (90 grados es por defecto, pero cualquier ángulo se puede introducir).

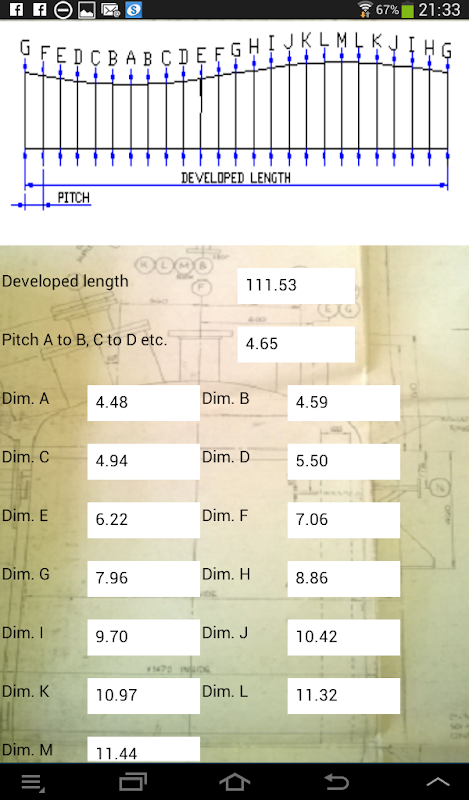

Prensa / toque Desarrollar botón / icono, longitud desarrollada, la dimensión de paso y desarrolló longitudes para A, B, C, D, se mostrará E etc. También se mostrará un dibujo, este dibujo es sólo para referencia, mostrando lo que el medio patrón desarrollado se verá así y las posiciones de las líneas de desarrollo.

Espero que a partir de su opinión / comentarios voy a ser capaz de añadir características y modificaciones adicionales pertinentes en futuras ediciones.
