Cone Developer

Como un fabricante de más de 40 años, la última trigonometría 30 o así como el director del taller, he utilizado constantemente etc. calcular conos, curvas segmentarias y mucho más. Hoy en día estoy constantemente pregunté por los fabricantes para calcular longitudes desarrollados etc. para salvarlos del tiempo y el esfuerzo de poner a cabo. He desarrollado esta aplicación para que puedan hacerlo por sí mismos y por lo tanto ahorrar "Mi tiempo".

Un práctico aplicación fácil de usar para el desarrollo de los conos, la voluntad aplicación desarrolla cualquier verdadero cono de cualquier tamaño o espesor, las entradas pueden ser en pulgadas o milímetros.

Cuatro formas básicas de cono para elegir así que se muestra la pantalla de entrada correcta.

            Un cono estándar multi-pieza con juntas verticales

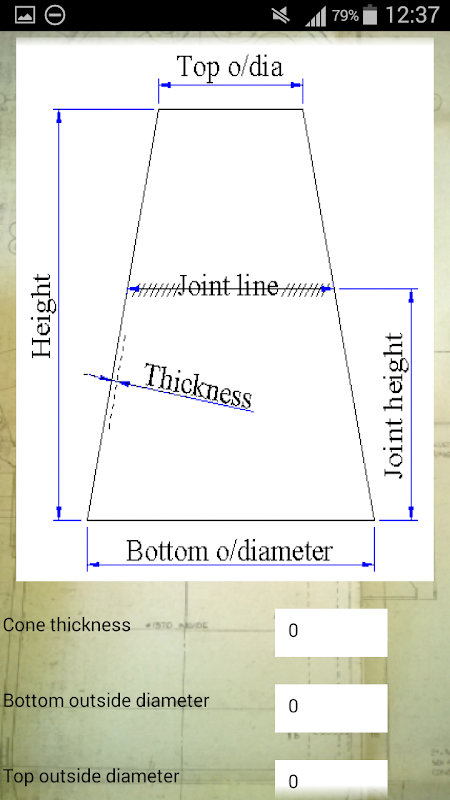

            Un cono estándar multi-pieza con juntas verticales y una junta horizontal

            Un tipo de techo de varias piezas de cono

            Una sola pieza de cono cara empinada

Elegir qué tipo de cono que desea desarrollar pulsando / tocando el icono correspondiente.

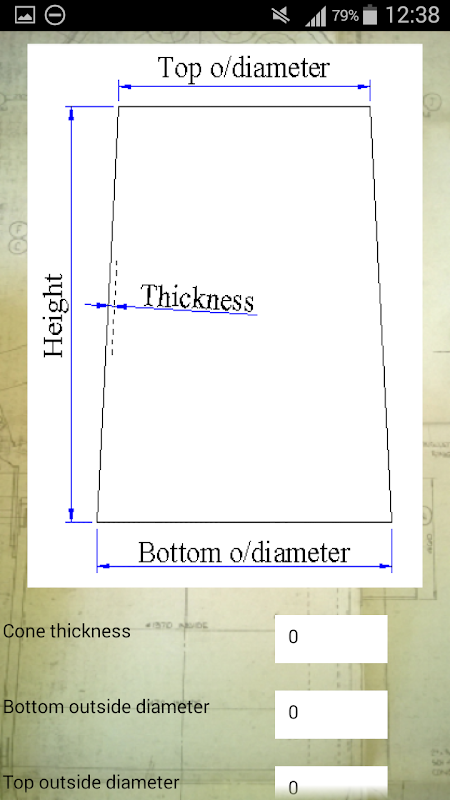

Una vez seleccionado el tipo de cono que desea desarrollar, aparecerá la pantalla de entradas pertinentes

Seleccione ya sea mms o pulgadas para los detalles de entrada (milímetros es el valor predeterminado).

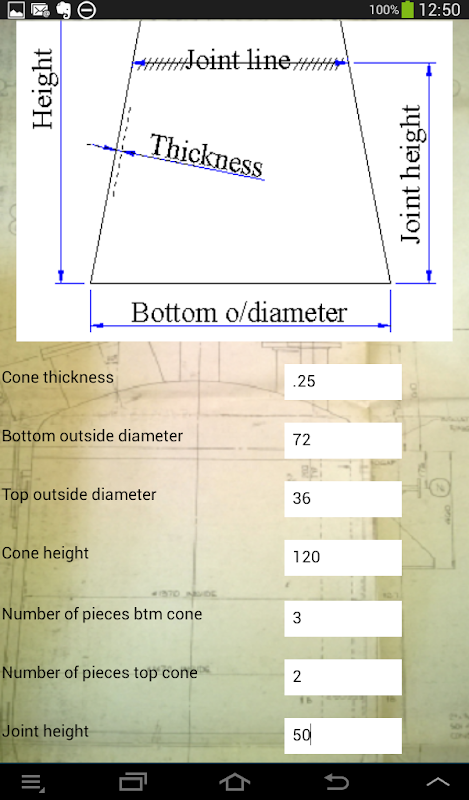

Introduzca los detalles de cono en las casillas correspondientes y pulse / toque el botón Crear.

Aparecerá la pantalla de resultados con las dimensiones de patrones y un dibujo de referencia para trazar el patrón, además de mediciones L1 y L2, que dan los tamaños generales del modelo desarrollado. Esto le permite comprobar que el modelo desarrollado se ajusta sobre el material de la placa disponibles, y, si es necesario, cambiar los datos de entrada para que el patrón desarrollado encaja en el material por ejemplo, número de piezas, altura junta horizontal, etc.

Para cambiar la información de entrada de prensa / toque el botón resultados Borre en la parte inferior de la pantalla, esto le regresa a la página insumos donde se puede cambiar una o todas las entradas y luego desarrollar el cono con los nuevos detalles

Si desea borrar todas las entradas, pulse el botón de borrado en la parte inferior de la pantalla, lo que eliminará todos los cuadros de entrada de cono, pero no alterará su elección de milímetros o pulgadas.

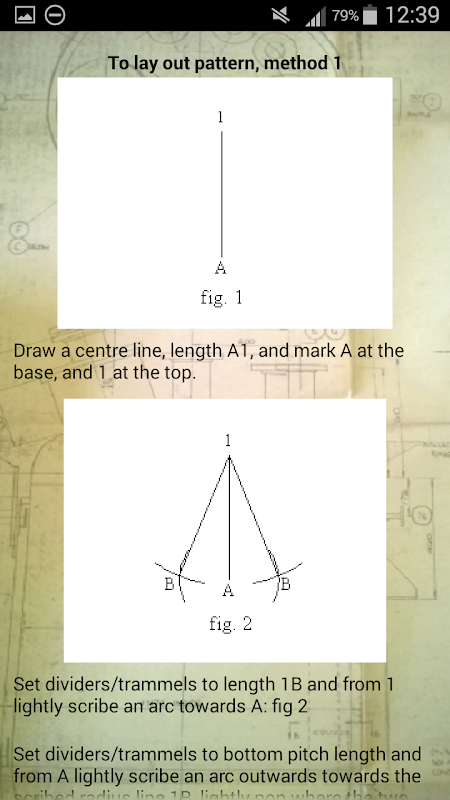

El cono lado empinado se desarrolla utilizando el método de triangulación, esto es porque la medición ápice R1, es generalmente demasiado grande para ser capaz de pivotar el radio. Dos métodos para trazar el patrón de cono cara empinada se muestran en la página de resultados, junto con los detalles del patrón, etc.

¡Nota! Si está desarrollando un cono estándar cuya medición ápice R1 excede 6.500 mm o 255 pulgadas, a continuación, se le dará la opción de continuar con el desarrollo mediante el método de la línea radial, o, para usar el método de triangulación. Sea cual sea el método que elija, puede cambiar a otro método pulsando / tocando el botón resultados Borre en la parte inferior de la pantalla, esto le volverá a la pantalla de entradas. Pulse el botón Crear y cuando se le solicite elegir la otra opción.

Espero que a partir de su opinión / comentarios voy a ser capaz de añadir características y modificaciones adicionales pertinentes en futuras ediciones.
