SteamTable

El diseño y la supervisión del rendimiento de cualquier ciclo de turbina de vapor, así como los procesos que utilizan vapor como un medio para el calentamiento esencialmente implican los cálculos con las diversas propiedades termodinámicas y de transporte de vapor y agua. Una mesa de vapor es siempre una herramienta muy útil para cualquier profesional de la termodinámica. Los estudiantes se someten a un plan de estudios de Ingeniería Mecánica no pueden escapar el cálculo complicado de las propiedades utilizando una copia impresa de las tablas de vapor.

Con la larga experiencia de trabajo en un Centro de Desarrollo de la turbina de vapor por uno de los desarrolladores de este producto, la mayor parte de los requisitos que se plantean a un ingeniero en ejercicio se han incorporado en esta aplicación. Los estudiantes de Ingeniería Mecánica seguro que encontrará en esta herramienta un gran alivio de las formas meollo de la cuestión de la búsqueda de una propiedad de los formatos impresos regulares. La última de la IAPWS (Asociación Internacional para propiedades del agua y vapor de agua) de formulación se han utilizado IF-97 para generar las diversas propiedades. Los cálculos ha sido rigurosamente probados y verificados. Algunos cálculos cerca de los valores críticos de presión y temperatura pueden mostrar pequeñas desviaciones. Agradecemos sus comentarios y sugerencias

[email protected]

Características de la Tabla de vapor App

-----------------------------------------------

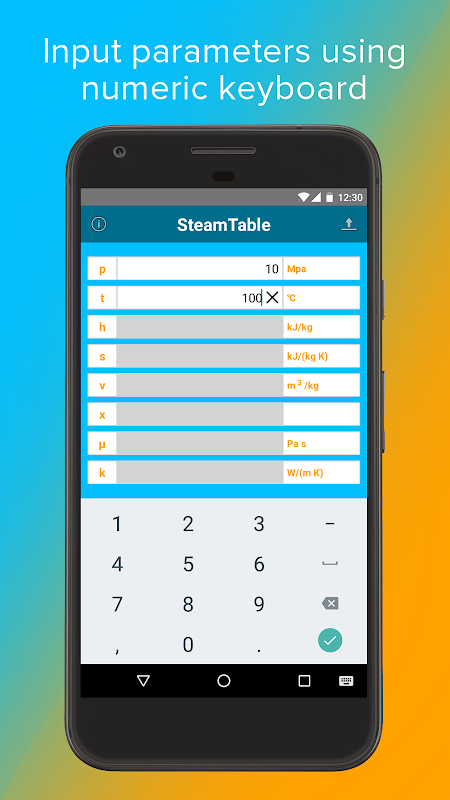

 1. Fácil e intuitiva interfaz

 2. Una variedad de combinaciones de parámetros de entrada

 3. abarca una amplia gama de presión y temperatura

 4. Cubiertas de presión desde el punto triple (0,000611 MPa) a 100 MPa (1000 bar) para la temperatura <= 800 grados Celsius

 5. Cubiertas temperatura hasta grado Celsius 2000 para la presión de <50 MPa

 6. formulaciones IAPWS IF97 se han seguido de cerca

 7. extensas verificaciones se han hecho antes de la liberación

 8. Se pueden hacer cálculos para

  8.1. h, s, v, μ, λ como una función de p y t

  8.2. t, s, v, μ, λ como funciones de p y h

  8.3. t, h, v, mu, λ como funciones de p y s

  8.4. t, h, s, μ, λ como funciones de p y v

  8.5. ts, H’, s’, V’, μ’, λ’ como funciones de p   8.6. ts, h’’, s’’, v’’, μ’’, λ’’como funciones de p   8.7. ps, h’, s’, μ’, λ’como funciones de t   8.8. ps, h’’, s’’, μ’’, λ’’como funciones de t   8.9. Sequedad Fracción x como una función de (p, s), (p, h) o (p, v)

  8.10. h, s, v, μ, λ como funciones de p y x

 9. La aplicación funciona con tres sistemas de unidades, SI, métrico e Imperial

* Precaución puede ser ejercida cuando los cálculos se realizan cerca de la región crítica
