SteamTable

Het ontwerp en de prestatiebewaking van elke stoomturbine cyclus en processen die gebruik maken van stoom als medium voor het verhitten in hoofdzaak betrekking op de berekening van de verschillende thermodynamische en transporteigenschappen van stoom en water. Een Steam Table is altijd een handig hulpmiddel voor elke Thermodynamica beoefenaar. Studenten die een Mechanical Engineering curriculum kan niet ontsnappen aan de lastige berekening van de eigenschappen met behulp van een papieren exemplaar van de Steam Tables.

Met de jarenlange ervaring van het werken in een stoomturbine Development Center door één van de ontwikkelaars van dit product, hebben de meeste van de eisen die ontstaan ​​naar aanleiding van een praktiserende engineer zijn opgenomen in deze toepassing. Studenten Werktuigbouwkunde zal zeker vinden in deze tool een grote opluchting van de nitty-gritty manieren om het vinden van een woning van de reguliere gedrukte formaten. De laatste van de IAPWS (International Association for eigenschappen van water en stoom) formulering IF-97 zijn gebruikt om de verschillende eigenschappen te genereren. De berekeningen is uitvoerig getest en gecontroleerd. Sommige berekeningen dichtbij de kritische waarden van druk en temperatuur kunnen kleine afwijkingen vertonen. Wij zijn blij met uw feedback en suggesties

[email protected]

Kenmerken van Steam Table App

-----------------------------------------------

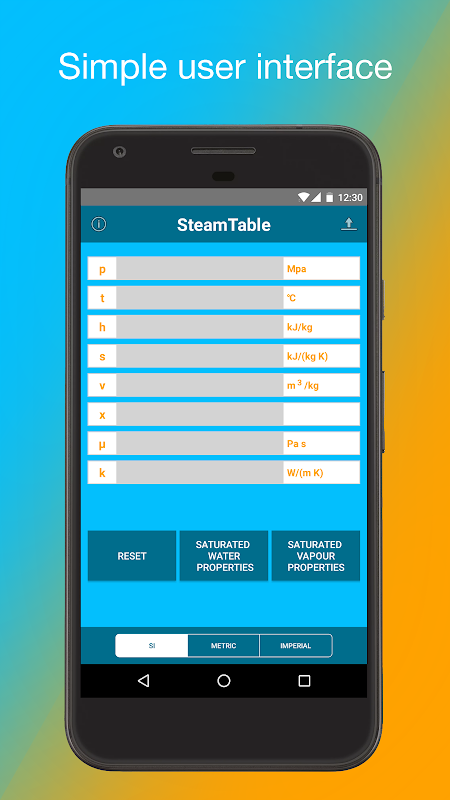

 1. Eenvoudige en intuïtieve interface

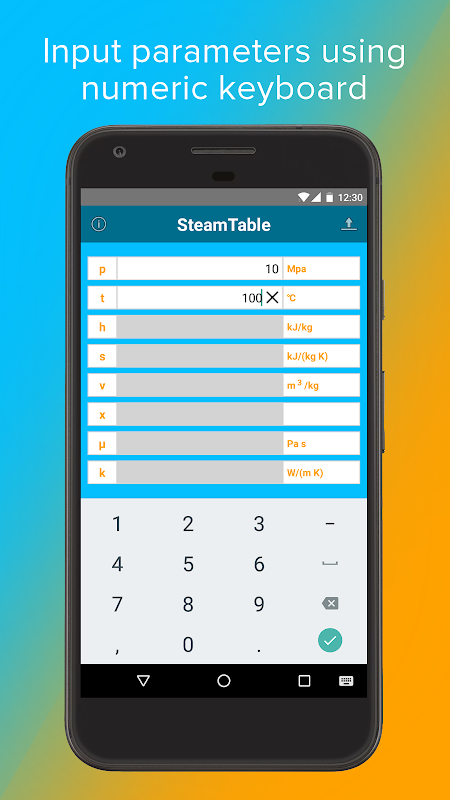

 2. Verschillende combinaties van invoerparameters

 3. Hoes uiteenlopende druk en temperatuur

 4. Hoes druk van tripelpunt (0,000611 MPa) tot 100 MPa (1000 bar) temperatuur <= 800 graden Celsius

 5. Covers temperaturen tot 2000 graden Celsius voor de druk <50 MPa

 6. IAPWS IF97 formuleringen zijn voet gevolgd

 7. Uitgebreide controles zijn gedaan voor de release

 8. Berekeningen kunnen worden gedaan voor

  8.1. h, s, v, μ, λ als functie van p en t

  8.2. t, s, v, μ, λ als functie van p en h

  8.3. t, u, v, p, λ als functie van p en s

  8.4. t, h, s, μ, λ als functie van p en v

  8.5. ts, h’, s’, v’, μ, λ’als functie van p   8.6. ts, h’’, s’’, v’’μ’’, λ’ als functies van p   8.7. ps, h’, s’, μ, λ’ als functie van t   8.8. ps, h’’, s’’μ’’, λ’ als functie van t   8.9. Droge fractie x als functie van (p, s), (p, h) en (p, v)

  8.10. h, s, v, μ, λ als functie van p en x

 9. De toepassing werkt met drie systemen op units, SI, Metric en Imperial

* Voorzichtigheid worden betracht bij de berekeningen worden gedaan in de buurt van het kritische gebied
