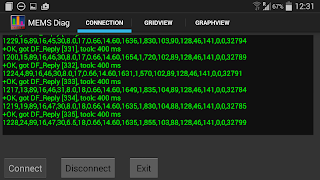

MEMS_Diag_lite

MEMS_Diag نرم افزار طراحی شده برای برقراری ارتباط با مریخ نورد سیستم های مدیریت موتور-OBD پیش (ECU) است.

سیستم مدیریت موتور مدولار (MEMS) در بسیاری از اتومبیل در 1990s ساخته شده توسط گروه مریخ نورد مورد استفاده قرار گرفت (مدل با موتور بنزین K-سری مجهز)

در حال حاضر تنها MEMS 1.6 و 1.9 پشتیبانی می شوند، نسخه های بعد می OBD2 سازگار به طوری که آنها در محدوده این پروژه نیست

ویژگی های پیاده سازی:

- پارامترهای موتور بیدرنگ (دور در دقیقه، نقشه، پیش احتراق، دمای ماده خنک کننده، دمای ورودی، سنسور اکسیژن، سوخت و تر و تمیز / اصلاح و بیشتر ...)

- بازیابی و پاک کردن کدهای خطا

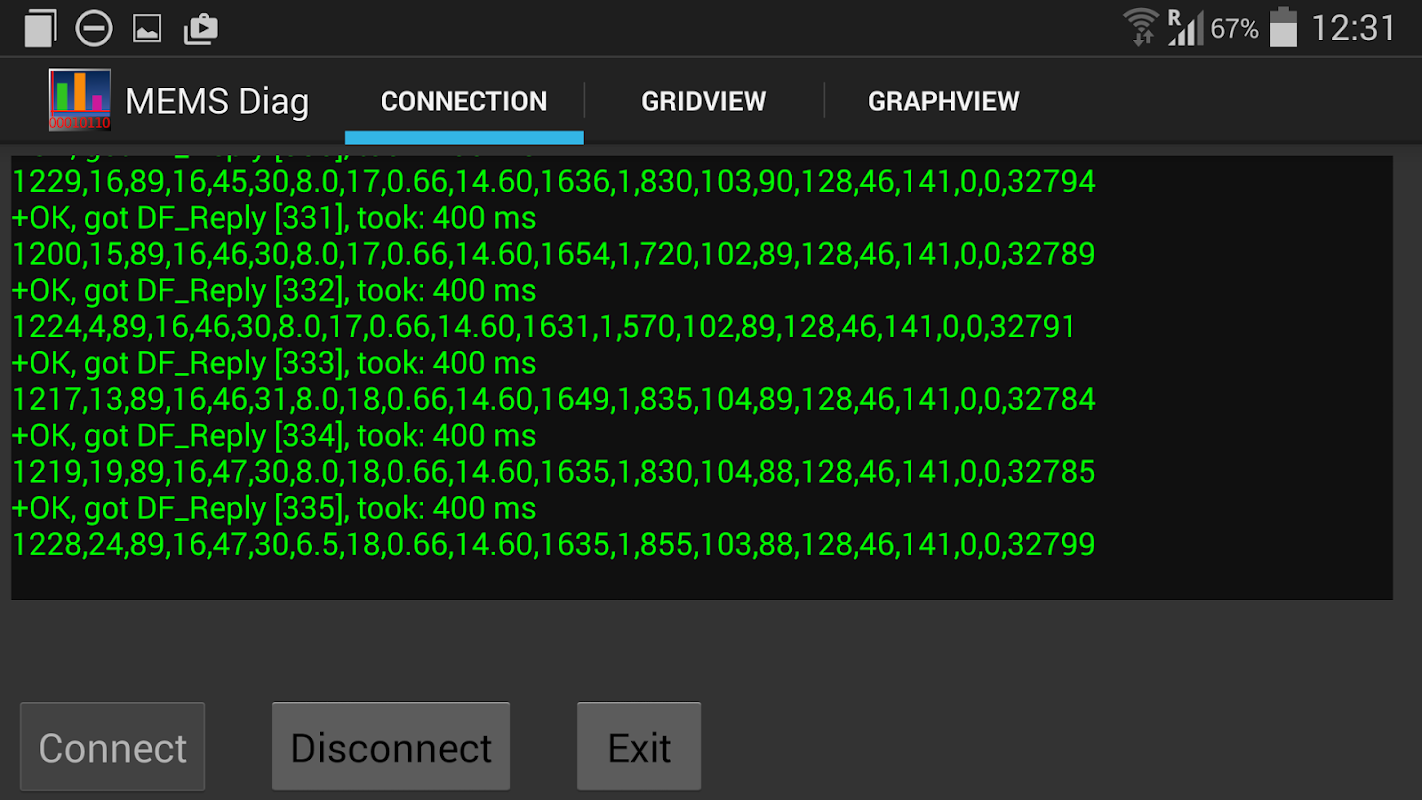

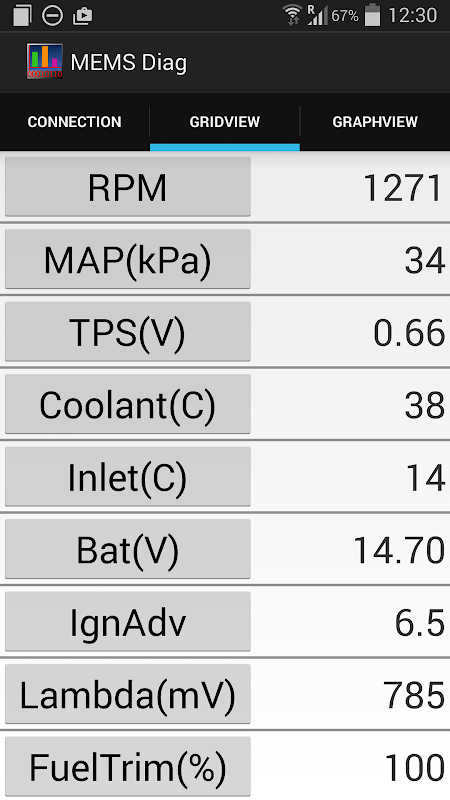

- نمایش پیمایش (عددی / جدول نمایش)

- نمایش نمودار (پارامترهای انتخاب، سری های متعدد)

- ثبت اطلاعات، فرمت CSV (در مورد نسخه کامل تنها)

به منظور استفاده از این نرم افزار، اجزای زیر مورد نیاز است:

- دستگاه اندیشه (گوشی های هوشمند)، حداقل نسخه سیستم عامل 3.1+ (USB دسترسی میزبان)

- پورت USB

- به اصطلاح "OTG USB" کابل

علاوه بر موارد فوق، بسته به نسخه MEMS، شما همچنین باید:

برای MEMS 1.9:

- بر اساس FTDI-رابط (FT232) 12V K-خط (USB-> سوکت OBD2)، که معمولا به عنوان VAG-کابل / VAG-KKL شناخته شده است. این کابل به طور گسترده ای در eBay در دسترس و غیره اطمینان حاصل کنید که آن را ساخت و با استفاده از FTDI تراشه USB، شاید PL2303 نیز باید کار اما من قادر به آزمایش آن نبوده است. اجتناب از محصولات مبتنی بر چیپ ست CH340 (دلیل بودن: وجود دارد یکی از دست رفته، اما عملکرد بسیار مهم هنوز در راننده اجرا نشده)

برای MEMS 1.6:

- هر گونه تبدیل USB به TTL، دوباره، محبوب ترین FTDI و PL2303. به یاد داشته باشید که MEMS 1.6 استفاده می کند منطق 5V (بسته به کیفیت از مدار مبدل 3.3 V نیز ممکن است کار)

مدل های ECU تست / تعداد قسمت:

تا کنون ECU زیر تایید شده است به درستی کار کند:

MKC103610 (MEMS 1.6)

MKC101610 (MEMS 1.6)

MKC104393 (MEMS 1.9، LandRover کیهان 1.8 بنزین 99)

رایگان / محدودیت آرشیو نسخه:

- ثبت اطلاعات غیر فعال

- محدودیت زمانی آویز، پس از 120 نمونه داده برنامه واریز (2 دقیقه 1S @ به طور پیش فرض نرخ تازه کردن)

برای اطلاعات بیشتر، لطفا http://memsdiag.blogspot.com بازدید
