Physics Toolbox Sensor Suite

ضبط، نمایش و صادرات داده ها از سنسورهای داخلی گوشی هوشمند خود.

این برنامه از سنسورهای داخلی تلفن های هوشمند برای جمع آوری ، نمایش ، ضبط و صادرات فایل های داده .csv استفاده می کند. به www.vieyrasoftware.net مراجعه کنید تا (1) درباره موارد مورد استفاده در تحقیق و توسعه مطالعه کنید ، و (2) برنامه های درسی را برای مربیان علوم ، فناوری ، مهندسی و ریاضیات (STEM) ، از جمله فیزیک دریافت کنید. در دسترس بودن حسگر ، دقت و صحت آن بستگی به سخت افزار تلفن هوشمند دارد.

حسگرها ، ژنراتورها و ابزارهای تجزیه و تحلیل داده ها شامل موارد زیر است:

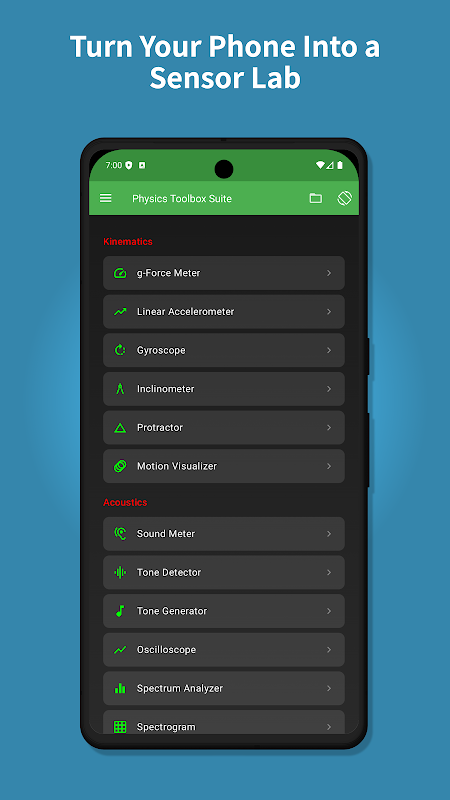

سینماتیک

G -Force Meter - نسبت Fn/Fg (x ، y ، z و/یا کل)

شتاب سنج خطی - شتاب (x ، y و/یا z)

ژیروسکوپ - سرعت شعاعی (x ، y و/یا z)

شیب سنج - آزیموت ، رول ، زمین

زاویه سنج - زاویه عمودی یا افقی

ACOUSTICS

صدا سنج - شدت صدا

آشکارساز تن - فرکانس و لحن موسیقی

Tone Generator - تولید کننده فرکانس صدا

اسیلوسکوپ - شکل موج و دامنه نسبی

طیف آنالیزور - FFT گرافیکی

طیف نگار - آبشار FFT

نور

نور سنج - شدت نور

آشکارساز رنگ - رنگهای HEX را در یک ناحیه مستطیلی کوچک روی صفحه از طریق دوربین تشخیص می دهد.

تولید کننده رنگ - R/G/B/Y/C/M ، سفید و صفحه رنگی سفارشی

پروکسی متر - حرکت دوره ای و زمان سنج (حالت های زمان سنج و پاندول)

استروبوسکوپ (بتا) - فلاش دوربین

Wi-Fi-قدرت سیگنال Wi-Fi

مغناطیس

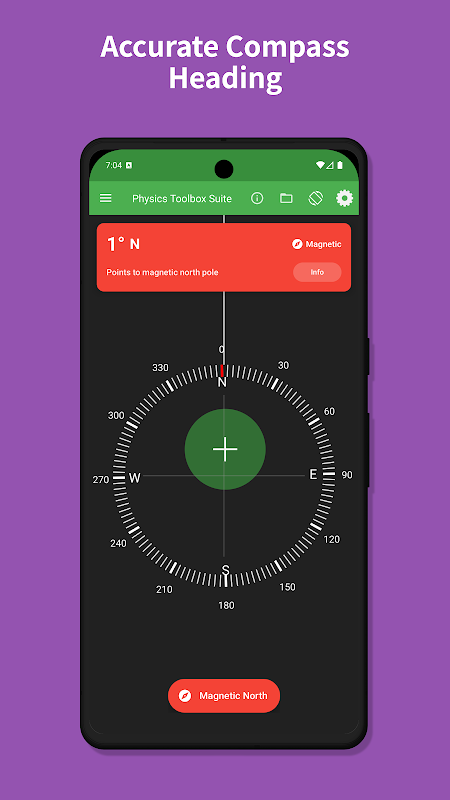

قطب نما - جهت میدان مغناطیسی و سطح حباب

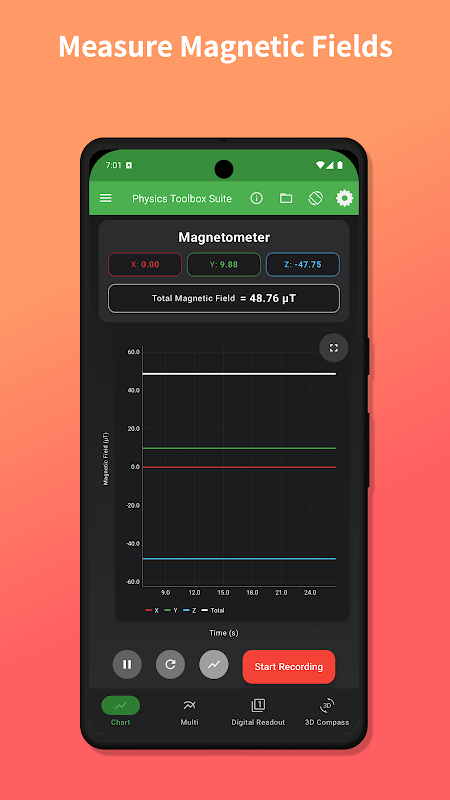

مغناطیس سنج - شدت میدان مغناطیسی (x ، y ، z و/یا کل)

Magna -AR - تجسم واقعیت افزوده از بردارهای میدان مغناطیسی

دیگر

فشارسنج - فشار جوی

خط کش - فاصله بین دو نقطه

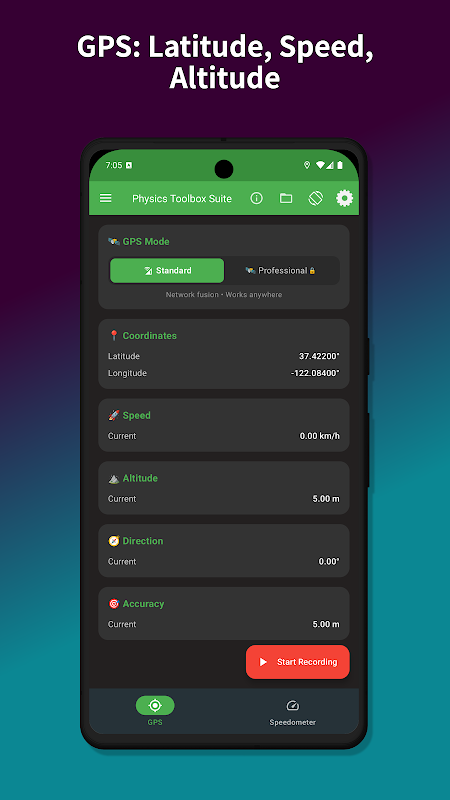

GPS - عرض جغرافیایی ، طول جغرافیایی ، ارتفاع ، سرعت ، جهت ، تعداد ماهواره ها

دمای سیستم - دمای باتری

ترکیب

ضبط چندگانه - یک یا چند سنسور فوق را برای جمع آوری داده ها به طور همزمان انتخاب کنید.

سنسور دوگانه - نمایش داده ها از دو سنسور روی یک نمودار در زمان واقعی.

غلتک - متر G -Force ، شتاب سنج خطی ، ژیروسکوپ و فشارسنج

PLOTTING

نمودار داده دستی - داده ها را به صورت دستی وارد کنید تا نمودار ایجاد شود.

GAME

بازی - چالش ها

ویژگی

(الف) ضبط: با فشار دادن دکمه قرمز شناور اقدام کنید. داده های ذخیره شده ذخیره شده در نماد پوشه را پیدا کنید.

(ب) صادرات: با انتخاب گزینه ای برای ارسال از طریق ایمیل یا به اشتراک گذاشته شده در Google Drive یا Dropbox ، داده ها را صادر کنید. فایلهای ذخیره شده محلی نیز می توانند از نماد پوشه منتقل شوند.

(ج) اطلاعات سنسور: روی نماد (i) کلیک کنید تا نام سنسور ، فروشنده و میزان جمع آوری داده های فعلی مشخص شود و بدانید چه نوع داده هایی توسط سنسور جمع آوری می شود ، اصل عملکرد فیزیکی آن و پیوندها به منابع اضافی.

تنظیمات

* توجه داشته باشید که همه تنظیمات برای همه سنسورها در دسترس نیست.

(الف) نمایش داده ها: مشاهده داده ها به صورت گرافیکی ، دیجیتالی یا بردار.

(ب) نمایش نمودار: مشاهده مجموعه داده های چند بعدی بر روی یک نمودار مشترک یا در چندین نمودار جداگانه.

(ج) محور نمایش داده شده: برای داده های چند بعدی در یک نمودار مشترک ، داده های کل ، x ، y و/یا محور z را انتخاب کنید.

(د) قالب زمان بندی CSV: زمان ساعت یا زمان سپری شده را با داده های حسگر ثبت کنید.

ه) عرض خط: ارائه بصری داده ها را با خط نازک ، متوسط ​​یا ضخیم تغییر دهید.

(و) میزان جمع آوری سنسور: میزان جمع آوری را به عنوان سریعترین ، بازی ، UI یا معمولی تنظیم کنید. در صورت انتخاب ، میزان جمع آوری سنسور برای هر گزینه نمایش داده می شود.

(ز) روشن نگه داشتن صفحه: از خاموش شدن خودکار صفحه برنامه جلوگیری کنید.

(ح) کالیبراسیون: سنسورهای انتخاب شده را کالیبره کنید.
