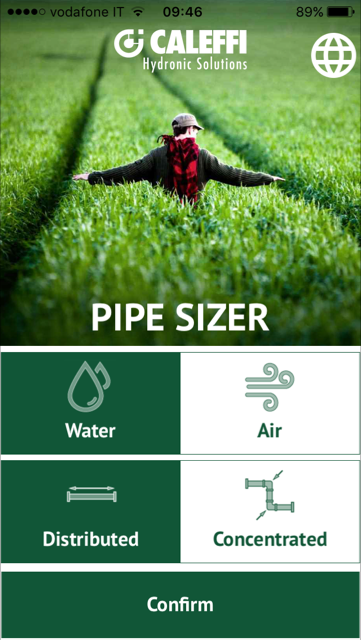

Pipe Sizer Caleffi

اندازه لوله ها و کانالهای آب یا هوا انتقال.

جداول و افت فشار هوا و آب، قبل از تنها بر روی کاغذ، در حال حاضر در دسترس به عنوان یک برنامه تلفن همراه: CALEFFI PIPE SIZER. این نرم افزار اجازه می دهد تا شما را به انجام محاسبه و ابعاد از لوله ها و مجاری آب یا هوا، انتقال به ترتیب، برای سیستم های هیدرولیک و یا aeraulic. پایگاه داده نرم افزار شامل رایج ترین انواع لوله کشی بین مواد، اشکال رایج ترین و اندازه تقسیم شده و شما می توانید واحد مورد نظر اندازه گیری برای تمام مقادیر فیزیکی استفاده می شود تنظیم شده است. در هر دو نوع مایع (آب، احتمالا گلیکول، یا هوا) نرم افزار اجازه می دهد تا شما را به انجام محاسبات با ویژگی های مختلف:

محاسبه افت فشار در لوله کشی توزیع موجود و یا از پیش تعیین شده

تلفات بار توزیع به امتداد لوله خطی مراجعه کنید. با انتخاب نوع، میزان و طول لوله به محاسبه می شود و مشخص اطلاعات لازم مانند درجه حرارت آب و میزان جریان این پروژه، برنامه گرداند نتایج محاسبه از نظر افت فشار کل قسمت لوله، از دست دادن بار خطی و سرعت سیال در شرایط داده شده است.

 اندازه لوله

در صورت لزوم از ابعاد، این حالت اجازه می دهد تا برای محاسبه میزان بهینه از لوله با توجه به پارامترهای طراحی مشخص شده توسط کاربر.

علاوه بر این به نوع و طول بخش از لوله به اندازه، درجه حرارت مایع و نرخ جریان طراحی، ممکن است به مجموعه ای از پارامترهای طراحی معمولی در میان از دست دادن خطی بار یا سرعت سیال، یا هر دو انتخاب شود، به منظور انجام اندازه لوله. در صورت تمایل شما همچنین می توانید یک مقدار حداکثر برای این مقدار قرار دهید. این نرم افزار یک نتیجه از اقدامات لوله که به عنوان نزدیک که ممکن است به شرایط طراحی را برمی گرداند.

در مورد گیاهان aeraulic برنامه اجازه می دهد تا اندازه از هر دو کانالهای با سطح مقطع دایره ای یک بخش مستطیل شکل است.

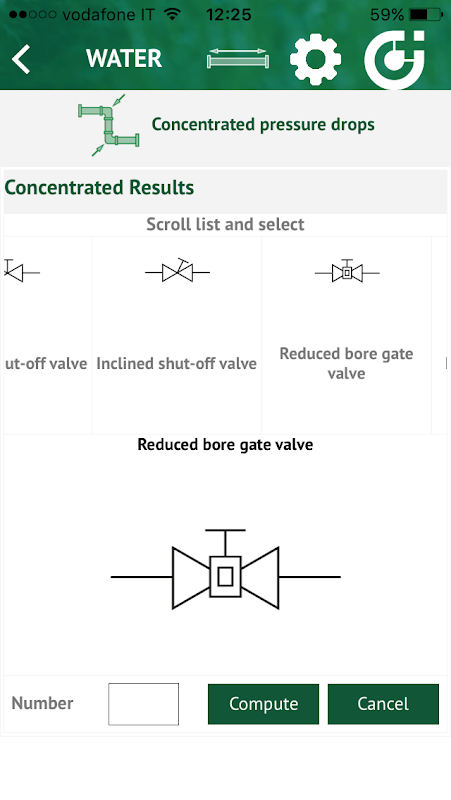

محاسبه افت فشار موضعی

تلفات فشار موضعی مانند خم، تنگی، اتصالات و یا مانند مراجعه به بخش های لوله غیر خطی، یا در زمان. نرم افزار اجازه می دهد تا انتخاب کنید، از طریق یک پشتیبانی از گرافیک های اختصاص داده شده، یک یا چند نوع از افت فشار موضعی، که هر دو ارزش های فردی که جمع کل محاسبه می شود.
