Alignment Viewer

[VERSION HÉRITAIRE - N'EST PLUS À JOUR]

Gagnez du temps avec Alignment Viewer - Importez un alignement de rail ou de route et recevez des informations en temps réel sur le chaînage / la station et la position de décalage.

Conçu pour aider la construction/l'entretien des autoroutes et des voies ferrées à effectuer des inspections de site rapides et faciles pour identifier et signaler les problèmes du site et les progrès sur le terrain. Les photos en filigrane avec chaînage / station et décalage garantissent que les rapports sont rapides, précis et conformes au BIM, ce qui en fait l'application idéale pour l'ingénieur civil moderne.

Importez et visualisez des lignes géométriques, des points et explorez des coupes transversales tirées des données de conception et au niveau du sol fournies. Convertissez entre les coordonnées mondiales géodésiques WGS84/ETRS89 (Latitude Longitude) et l'Est cartésien Nord en fonction de milliers de transformations de grille disponibles avec un décalage de site et un facteur d'échelle facultatifs.

**** Fonctionnalités de la visionneuse d'alignement ****

Veuillez trouver ci-dessous la liste complète des fonctionnalités fournies par Alignment Viewer :

**Alignements routiers / ferroviaires**

Importez des alignements à partir de LandXML (.xml) ou du format d'alignement NRG (.nst).

Prend en charge les alignements routiers et ferroviaires incorporant des courbes, des spirales, des clothoïdes, des paraboles et des lignes droites.

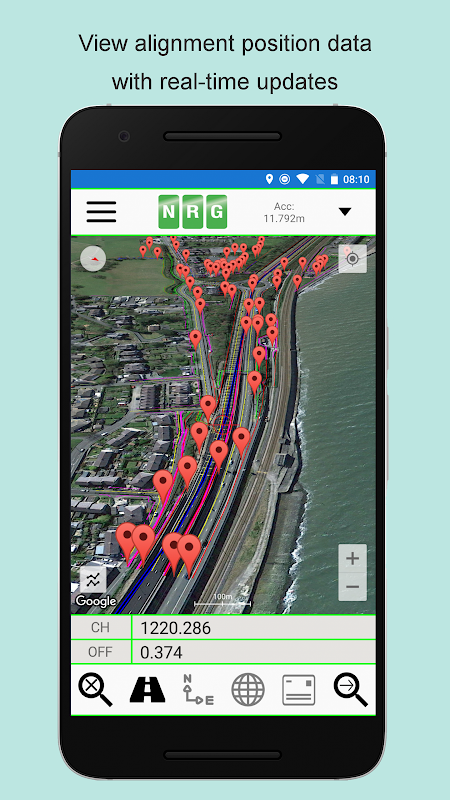

Mises à jour de position en temps réel dans Chainage / Station et Offset.

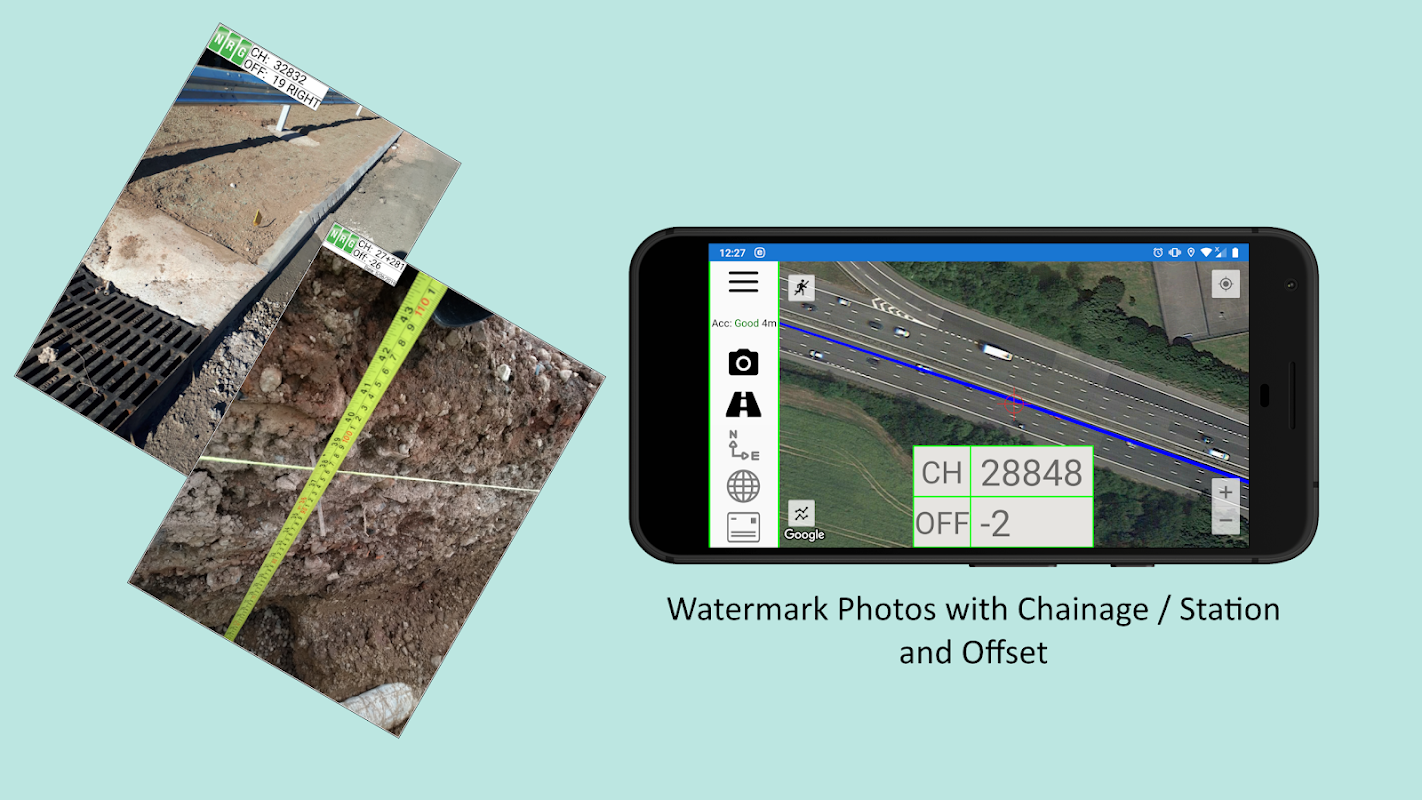

Prenez des photos en filigrane avec Chainage / Station et Offset.

**Épingles/points géométriques**

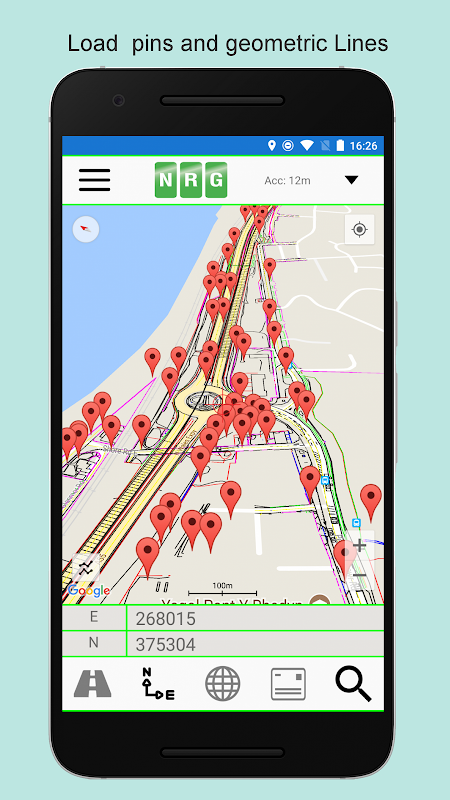

Permet l'importation de broches à partir de fichiers Google Earth (.kml), de fichiers NRG Ground Plot (.gpf) et de fichiers ASCII/CSV (.txt).

Les broches peuvent être placées manuellement en fonction des coordonnées d'alignement géodésiques, cartésiennes ou géométriques.

Permet de modifier les broches importées.

Permet l'exportation de nouveaux fichiers pin (.kml, .gpf ou .txt).

**Lignes géométriques**

Les lignes peuvent être importées à partir de fichiers Google Earth (.kml).

Les lignes peuvent être chargées sur la carte, chargées sur le profil en travers ou chargées sur les deux.

La couleur d'affichage de la section transversale peut être sélectionnée pour chaque fichier de ligne.

Prend en charge le chargement de plusieurs fichiers de ligne à la fois.

**Photos en filigrane**

Des photos peuvent être prises qui seront ensuite filigranées avec le chaînage / station et le décalage de l'emplacement actuel.

**Des sections transversales**

Permet la création d'une coupe transversale perpendiculaire à un alignement géométrique ou à un cap donné.

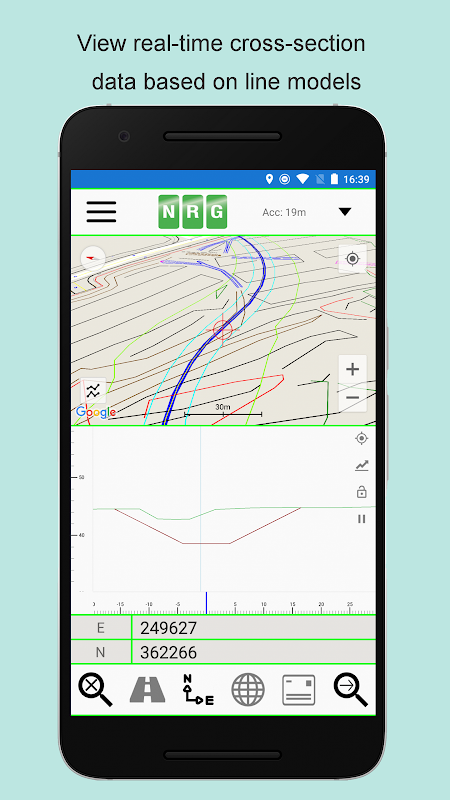

Mises à jour des sections transversales en temps réel.

Le mode Coupe transversale prend en charge la mise en pause des mises à jour, le verrouillage de l'échelle/transformation et l'importation des données d'élévation du sol de Google.

**Mode paysage**

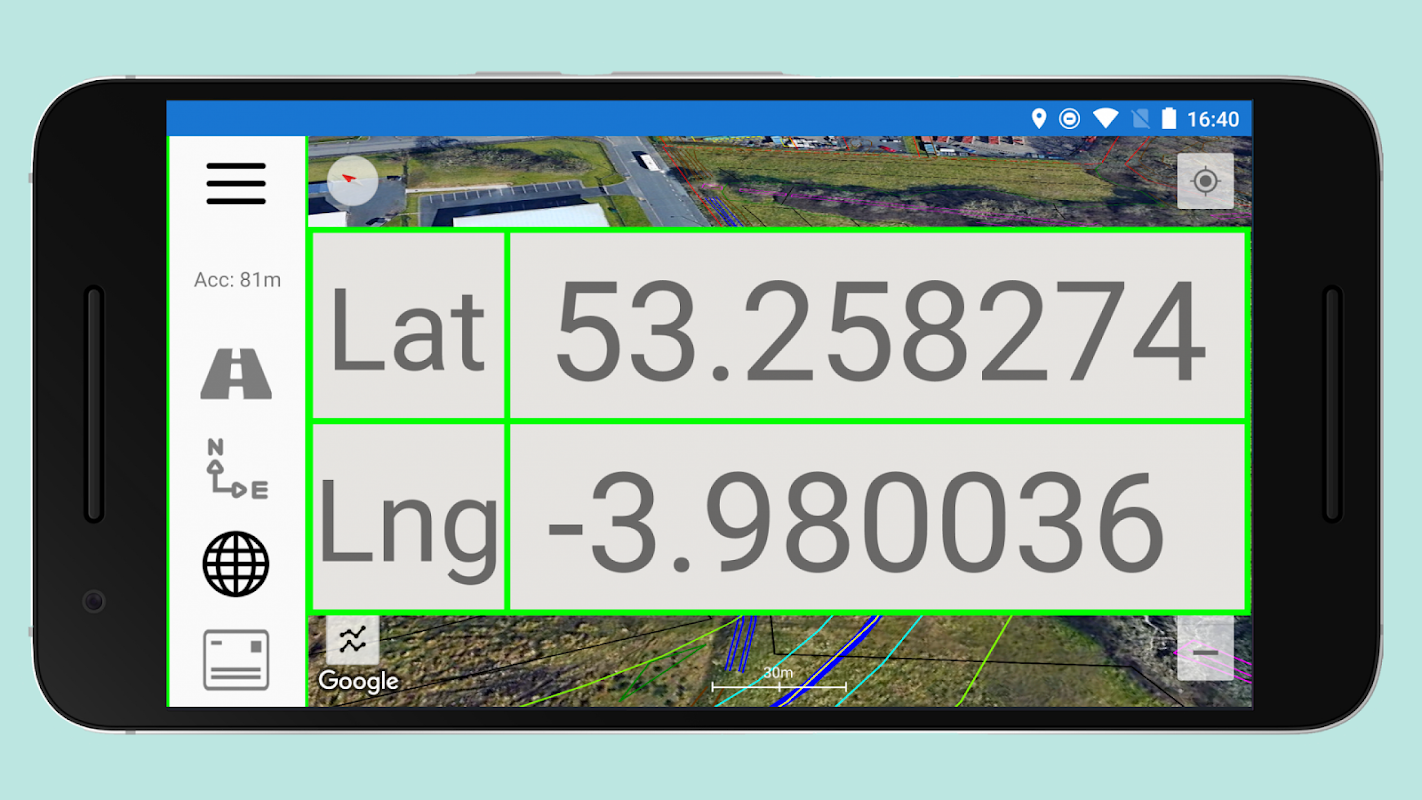

Parfait pour placer sur le tableau de bord de votre véhicule Le mode paysage NRG Alignment Viewer fournit des mises à jour claires et en temps réel de la position de l'appareil en termes de coordonnées WGS84, cartésiennes EN et d'alignement géométrique (chainage/station/mètre).

****Options de configuration****

Alignment Viewer fournit une liste complète d'options de configuration permettant d'adapter l'application à vos préférences.

**Options de configuration de l'alignement géométrique**

Formation d'affichage décalée : -/+ ou Gauche/Droite.

Distance d'alignement : chaînage/station/mètre.

Format d'alignement 10000/10+000/100+00

Affichage des décimales pour Alignment/EN.

**Options de configuration de la carte**

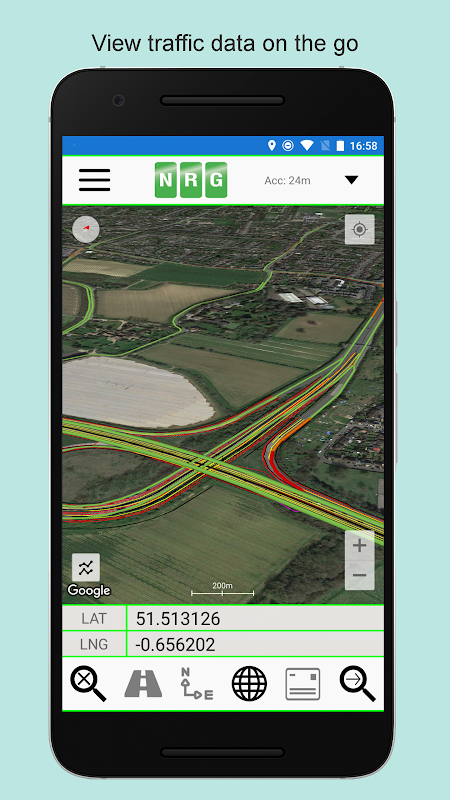

Affichage du trafic.

Types de cartes Rue, Satellite et Hybride.

Croisillon.

Barre d'échelle de la carte.

Unités de mesure : Impérial/Métrique.

**Options de configuration de section transversale**

Centre de la section : point médian ou décalage défini par l'utilisateur.

Section d'échelle définie par l'utilisateur / Distance de la section transversale.

Exagération verticale.

Distance du segment d'élévation Google

Activer / désactiver les barres d'échelle.

**Options de configuration des photos en filigrane**

Emplacement du filigrane

Taille du filigrane

Afficher le nom de l'alignement route/rail

Afficher la précision du GPS

Afficher la date

Afficher l'heure

**Manuel**

Le manuel NRG Alignment Viewer est disponible sur http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf

Il est fortement recommandé aux nouveaux utilisateurs de consulter le manuel pour utiliser pleinement le visualiseur d'alignement NRG.

Balises : GPS, Tracé routier, Tracé ferroviaire, WGS84, ETRS89, OSGB36, Génie civil, Entretien des routes, Arpentage, Coupe transversale, Construction de routes, Chaînage, Station.
