Alignment Viewer

[VERSI LEGACY - TIDAK LAGI DIPERBARUI]

Hemat waktu dengan Alignment Viewer – Impor rel atau alinyemen jalan dan terima rantai / stasiun waktu nyata dan informasi posisi offset.

Dirancang untuk membantu konstruksi/pemeliharaan jalan raya dan rel kereta api melakukan inspeksi lokasi yang cepat dan mudah untuk mengidentifikasi dan melaporkan masalah lokasi dan kemajuan dari lapangan. Foto yang diberi tanda air dengan rantai / stasiun dan offset memastikan laporan cepat, akurat, dan sesuai dengan BIM menjadikan ini aplikasi yang sempurna untuk Insinyur Sipil modern.

Impor dan lihat garis geometris, titik, dan jelajahi penampang yang diambil dari data desain dan permukaan tanah yang disediakan. Konversi antara koordinat dunia WGS84/ETRS89 geodetik (Lintang Bujur) dan Cartesian Easting Northing berdasarkan ribuan transformasi grid yang tersedia dengan pergeseran lokasi dan faktor skala opsional.

**** Fitur Penampil Perataan ****

Silakan temukan di bawah daftar lengkap fitur yang disediakan oleh Alignment Viewer:

**Jalur Jalan / Rel**

Impor perataan dari format LandXML (.xml), atau NRG Alignment (.nst).

Menyediakan dukungan untuk alinyemen jalan dan rel yang menggabungkan Curves, Spirals, Clothoids, Parabolas, dan Straights.

Pembaruan posisi waktu nyata di Chainage / Station dan Offset.

Ambil foto watermark dengan Chainage / Station dan Offset.

**Pin / Poin Geometris**

Mengizinkan impor pin dari file Google Earth (.kml), File Plot Tanah NRG (.gpf) dan file ASCII/CSV (.txt).

Pin dapat ditempatkan secara manual berdasarkan koordinat geodesi, Cartesian atau geometrik.

Memungkinkan untuk mengedit pin yang diimpor.

Memungkinkan ekspor file pin baru (.kml, .gpf, atau .txt).

**Garis Geometris**

Garis dapat diimpor dari file Google Earth (.kml).

Garis dapat dimuat ke peta, dimuat ke penampang atau dimuat ke keduanya.

Warna tampilan penampang dapat dipilih untuk setiap file baris.

Menyediakan dukungan untuk memuat beberapa file baris sekaligus.

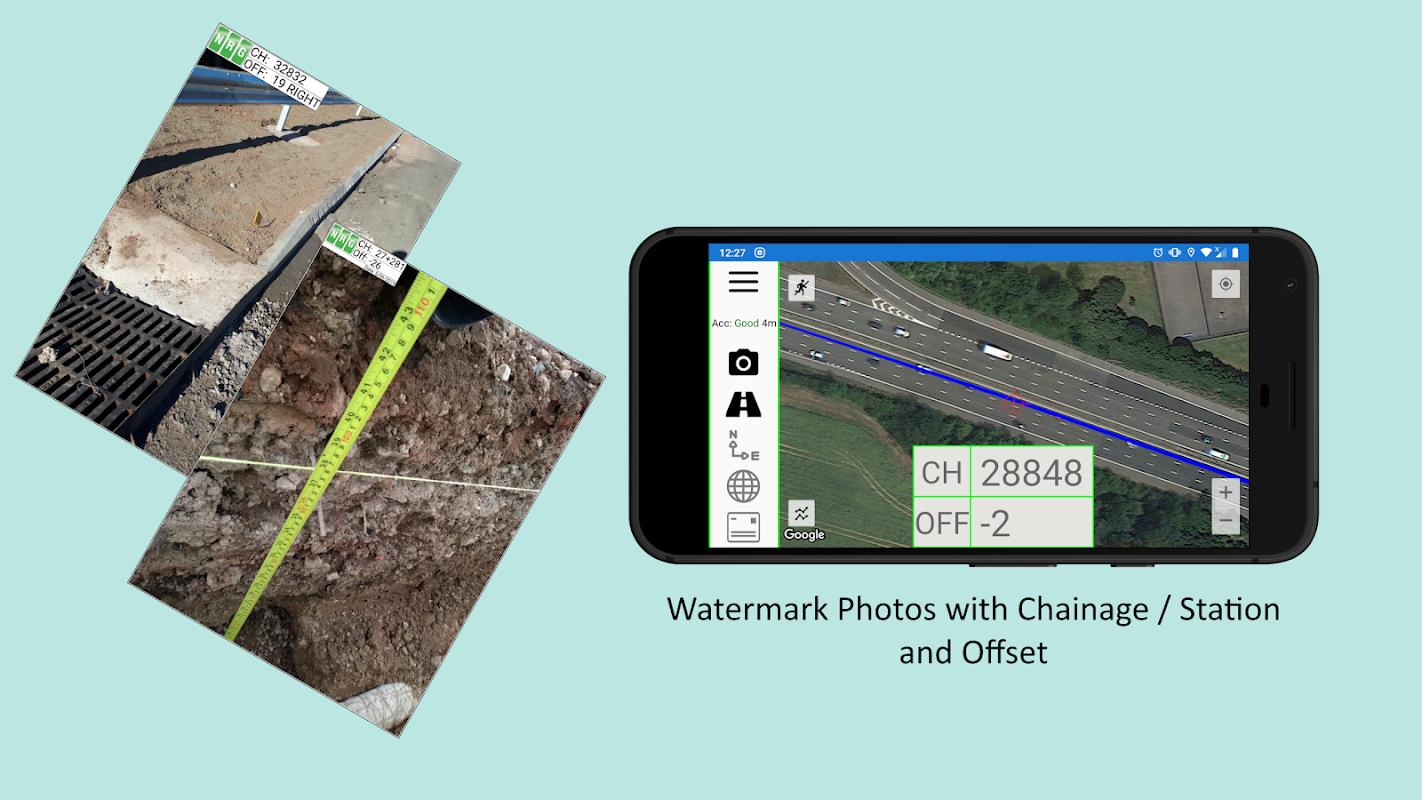

**Foto Bertanda Air**

Foto dapat diambil yang kemudian akan diberi watermark dengan Chainage / Station dan Offset dari lokasi saat ini.

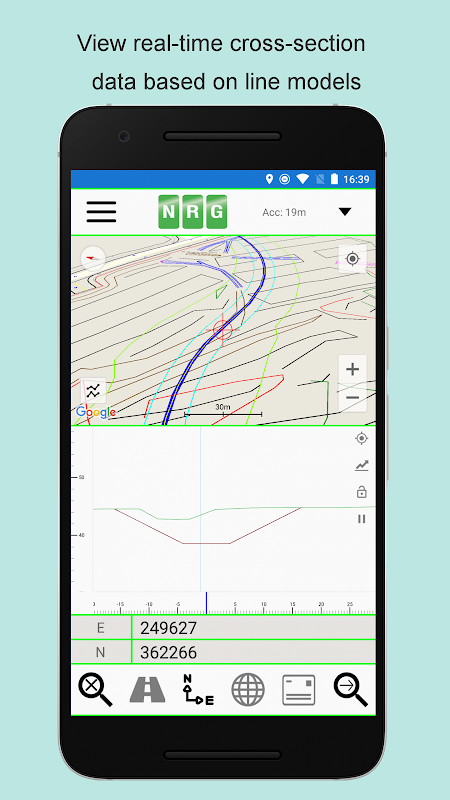

**Persimpangan**

Memungkinkan pembuatan penampang tegak lurus terhadap alinyemen atau heading geometris tertentu.

Pembaruan lintas bagian secara real-time.

Mode penampang mendukung pembaruan jeda, skala penguncian / transformasi, dan pengimporan data elevasi tanah Google.

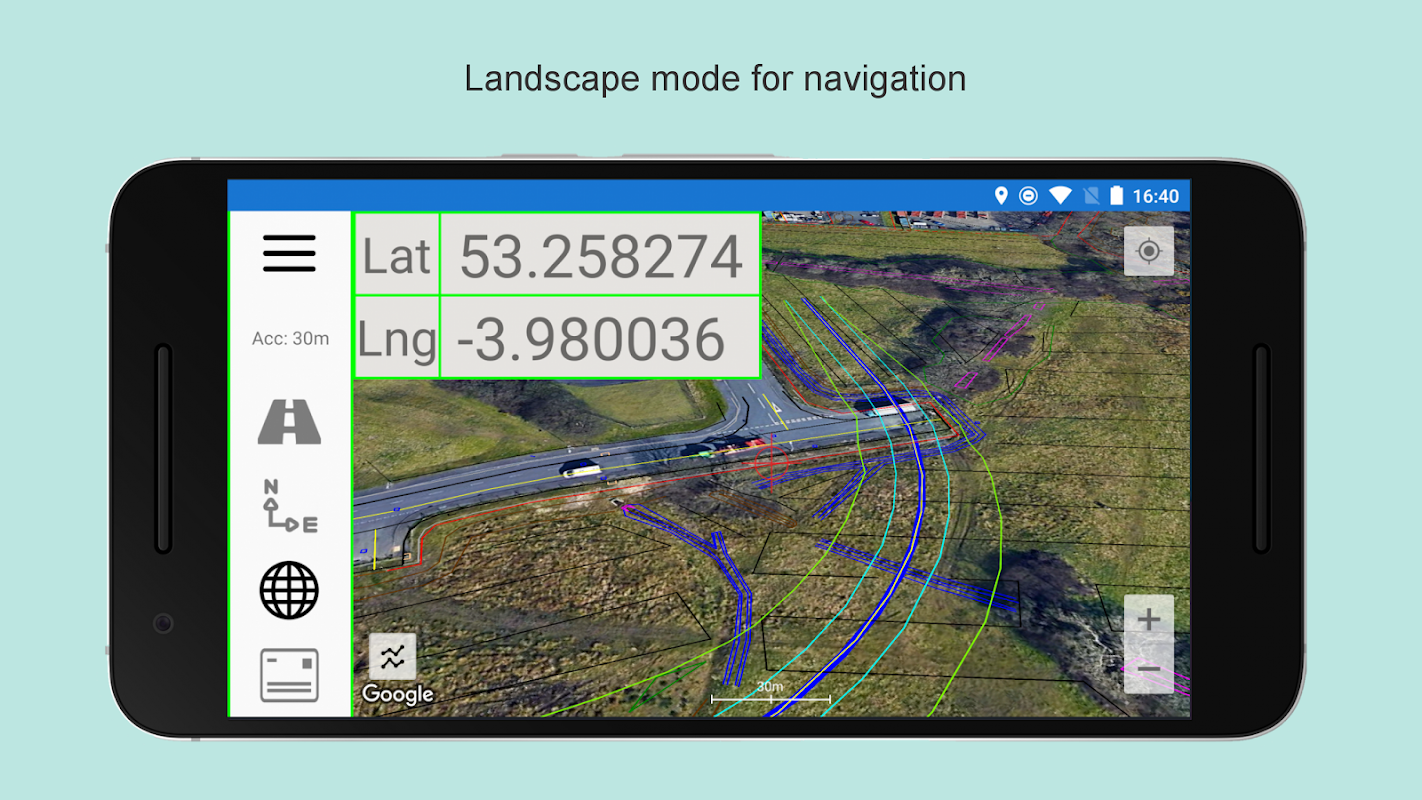

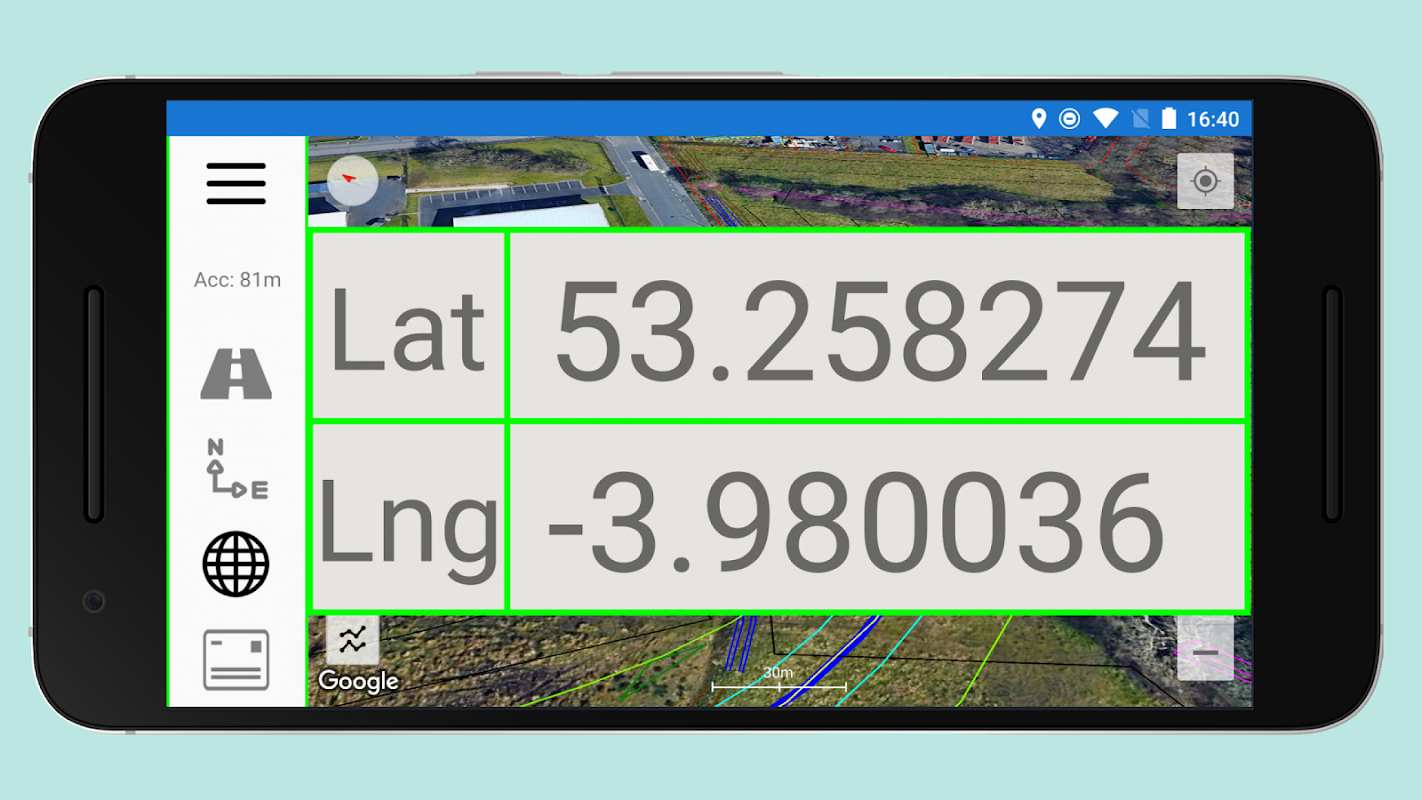

**Mode Lanskap**

Sempurna untuk ditempatkan di dasbor kendaraan Anda. Mode lanskap NRG Alignment Viewer memberikan pembaruan yang jelas dan real-time ke posisi perangkat dalam hal koordinat WGS84, Cartesian EN dan Geometric Alignment (Rantai/Stasiun/Meter).

****Opsi Konfigurasi****

Alignment Viewer menyediakan daftar ekstensif opsi konfigurasi yang memungkinkan aplikasi disesuaikan dengan preferensi Anda.

**Opsi Konfigurasi Perataan Geometris**

Formasi tampilan offset: -/+ atau Kiri/Kanan.

Jarak penyelarasan: Chainage/Station/Meterage.

Format perataan 10000/10+000/100/00+00

Tempat desimal ditampilkan untuk Alignment/EN.

**Opsi Konfigurasi Peta**

Tampilan lalu lintas.

Jenis peta Jalan, Satelit, dan Hibrida.

Rambut silang.

Bilah skala peta.

Satuan pengukuran: Imperial/Metric.

**Opsi Konfigurasi Lintas Bagian**

Pusat penampang: Titik Tengah atau Offset yang ditentukan Pengguna.

Bagian skala yang ditentukan pengguna / Jarak penampang.

Berlebihan Vertikal.

Jarak segmen Google Elevation

Aktifkan / Nonaktifkan bilah Skala.

**Opsi Konfigurasi Foto Bertanda Air**

Posisi tanda air

Ukuran tanda air:

Tampilkan nama alinyemen jalan / rel

Tampilkan akurasi gps

Tampilkan tanggal

Waktu pertunjukan

**Pedoman**

Panduan NRG Alignment Viewer dapat ditemukan di http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf

Sangat disarankan agar pengguna baru melihat manual untuk memanfaatkan sepenuhnya NRG Alignment Viewer.

Tags: GPS, Alignment Jalan, Alignment Rel, WGS84, ETRS89, OSGB36, Teknik Sipil, Pemeliharaan Jalan Raya, Survei, Penampang melintang, Konstruksi Jalan, Chainage, Stasiun.
