Oscilloscope Simulator

Sur

Un physique open source à la simulation de Singapour sur la base de codes écrits par Fu-Kwun Hwang et Loo Kang WEE.

introduction

L'oscilloscope est un instrument électronique largement utilisé dans la fabrication des mesures électriques.

Le composant principal de l'oscilloscope est le tube à rayons cathodiques (CRT).

Le tube à rayons cathodiques est un tube à vide dans lequel des électrons sont accélérés et déviés sous l'influence du champ électrique. Les électrons sont déviés dans des directions différentes par deux jeux de plaques placées à angle droit par rapport à l'autre dans le col du tube.

Signal pour la plaque de déviation horizontale (axe X) est généré par le champ d'application

Il forme mathématique est Fx (t) = C t + D (par défaut)

C: échelle de temps

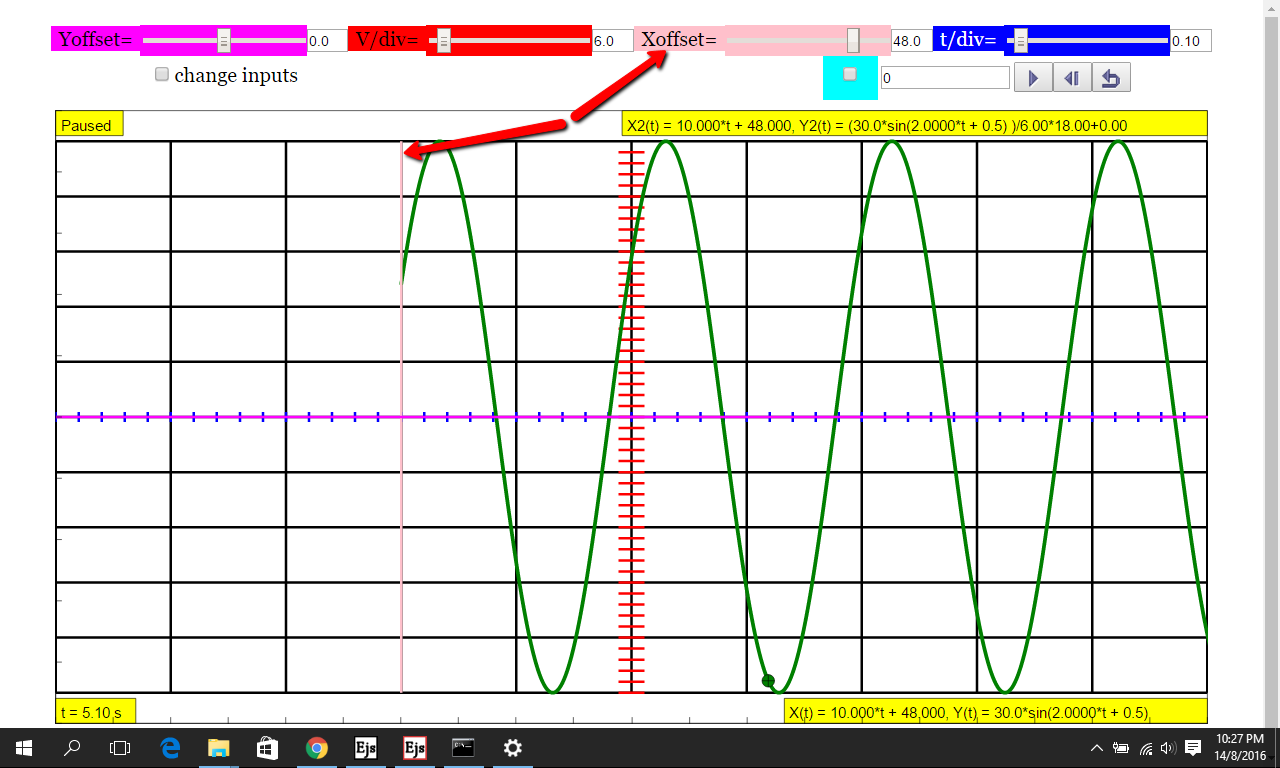

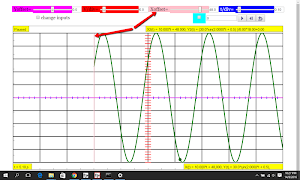

D: décalage horizontal

Le signal externe (doivent être mesurés) est appliquée à la plaque de déviation verticale (axe Y).

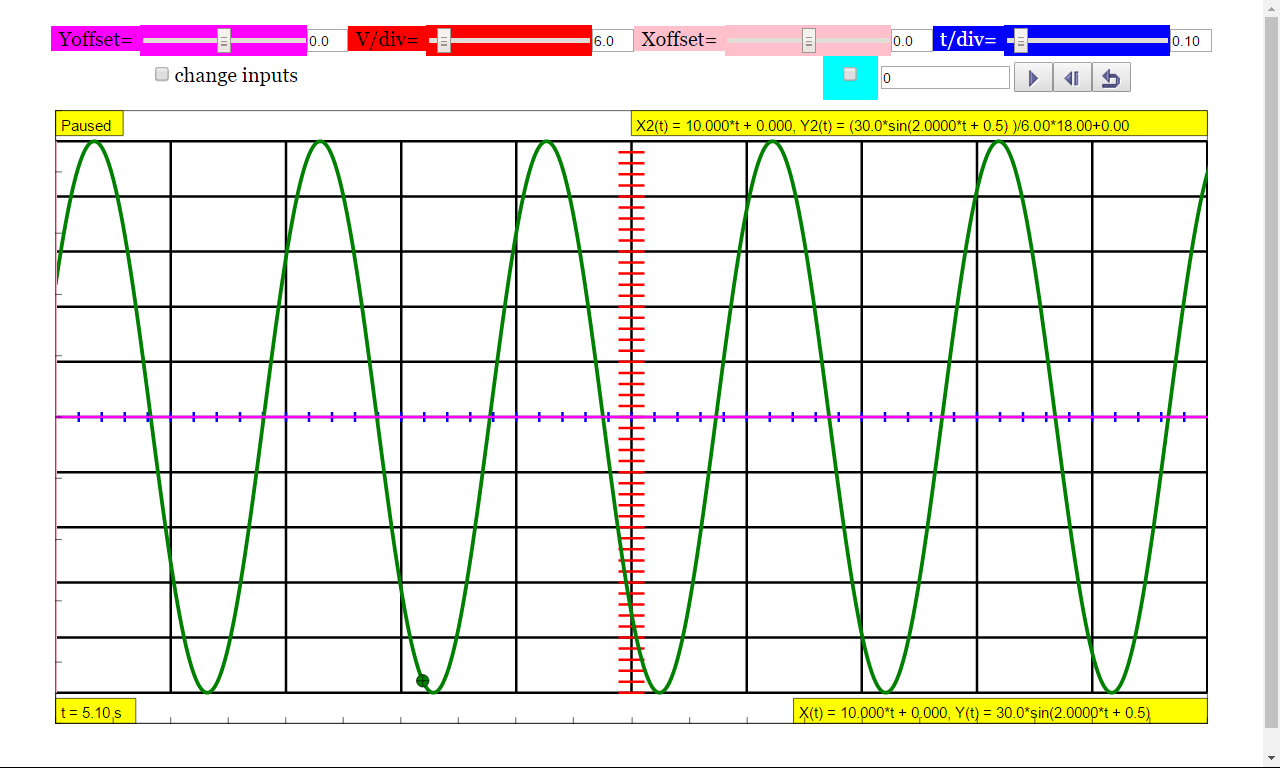

Le formulaire par défaut pour cette applet java est Fy (t) = A sin (w t + B)

     Vous pouvez modifier X ou un signal d'axe Y soit type de signal.

Reconnaissance

Ma sincère gratitude pour les contributions inlassables de Francisco Esquembre, Fu-Kwun Hwang, Wolfgang Christian, Félix Jesús Garcia Clemente, Anne Cox, Andrew Duffy, Todd Timberlake et beaucoup d'autres dans la communauté Open Source Physique. J'ai conçu une grande partie de ce qui précède en fonction de leurs idées et points de vue, et je remercie la communauté OSP pour laquelle Singapour a été honoré avec 2015-6 Isa Prix UNESCO-Roi Hamad Bin Khalifa Al-pour l'utilisation des TIC dans l'éducation.
