Une simulation physique open source basée sur des codes écrits par Fu-Kwun Hwang et Loo Kang WEE

plus de ressources peuvent être trouvées ici

http://iwant2study.org/ospsg/index.php/interactive-resources/physics/ 01 mesures

introduction

Les micromètres utilisent le principe d'une vis pour amplifier de petites distances trop petites pour être mesurées directement dans de grandes rotations de la vis suffisamment grandes pour pouvoir lire à partir d'une échelle. La précision d'un micromètre découle de la précision de la forme du fil qui est à son coeur. Les principes de fonctionnement de base d'un micromètre sont les suivants: La quantité de rotation d'une vis fabriquée avec précision peut être directement et précisément corrélée à un certain mouvement axial (et vice-versa), par le biais de la constante appelée avance de la vis. Le pas d'une vis est la distance sur laquelle il avance axialement d'un tour complet (360 °). (Dans la plupart des filetages [c’est-à-dire dans tous les filetages à démarrage simple], avance et ton se rapportent essentiellement au même concept.) Avec un avance et un diamètre principal appropriés de la vis, une quantité donnée de mouvement axial sera amplifiée dans le résultat. mouvement circonférentiel. Le micromètre contient la plupart des parties physiques fonctionnelles d’un micromètre réel.

Cadre (Orange) Le corps en forme de C qui maintient l'enclume et le barillet en relation constante. Il est épais car il doit minimiser la dilatation et la contraction, ce qui fausserait la mesure. Le cadre est lourd et présente par conséquent une masse thermique élevée, afin d’éviter un échauffement important de la part de la main / des doigts. a un texte de 0,01 mm pour la plus petite division de l'instrument a un texte 2 tours = 100 = 1,00 mm pour permettre l'association au micromètre réel

Enclume (Gris) Partie brillante vers laquelle se déplace la broche et sur laquelle repose l'échantillon.

Sleeve / barrel / stock (Yellow) La partie ronde fixe avec la graduation linéaire dessus. Parfois, des marques vernier.

Contre-écrou / bague de blocage / verrouillage de bague (Bleu) La partie moletée (ou le levier) que l'on peut serrer pour maintenir la broche immobile, par exemple lors d'une mesure momentanée.

Vis (non vue) Le coeur du micromètre Il est à l'intérieur du canon.

Broche (vert foncé) La partie cylindrique brillante que le dé à coudre fait bouger vers l'enclume.

Dé à Coudre (Vert) La partie que son pouce tourne. Marquage gradué.

Cliquet (sarcelle) (non illustré) Dispositif situé au bout de la poignée qui limite la pression appliquée en glissant à un couple calibré.

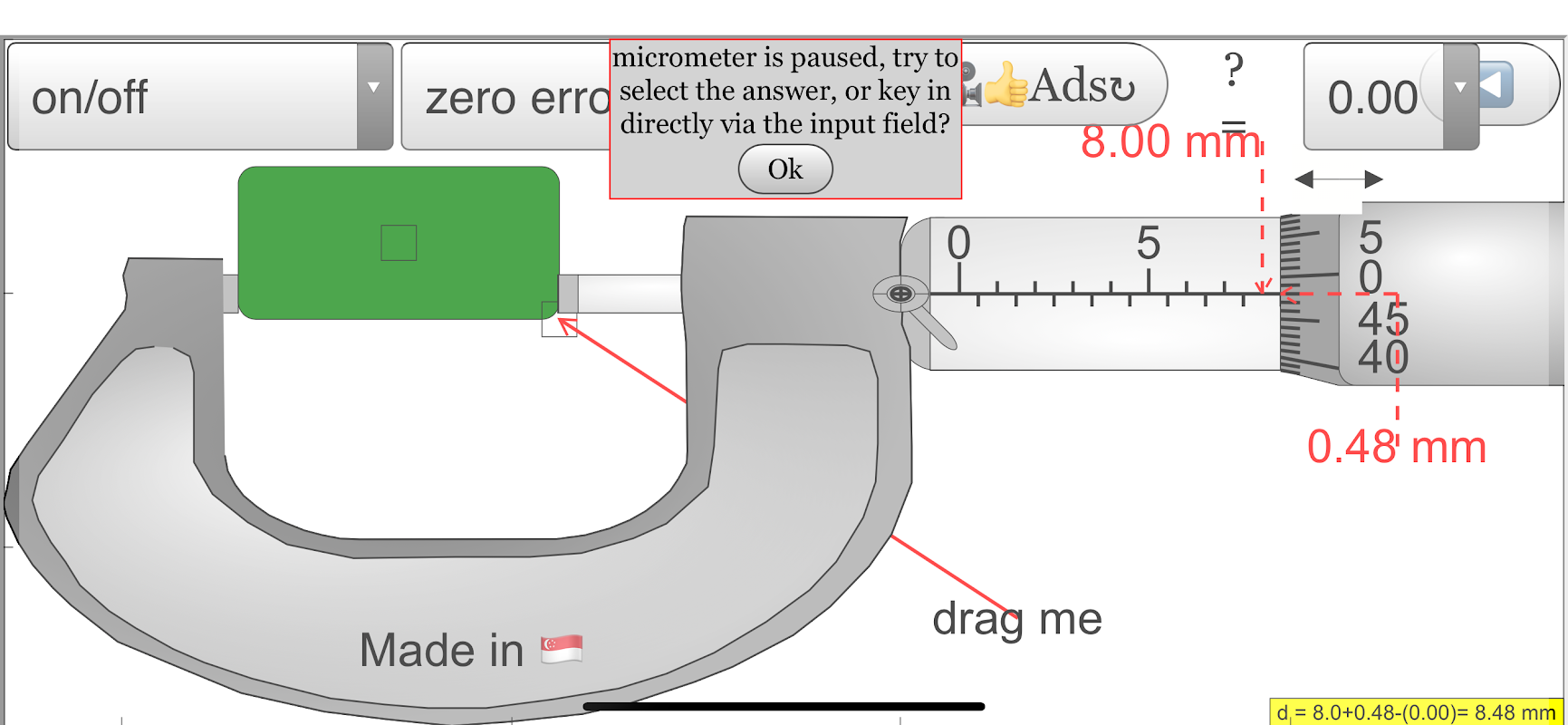

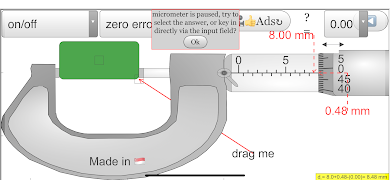

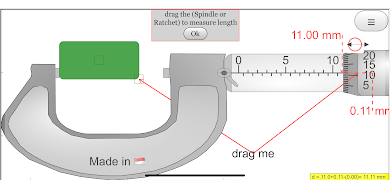

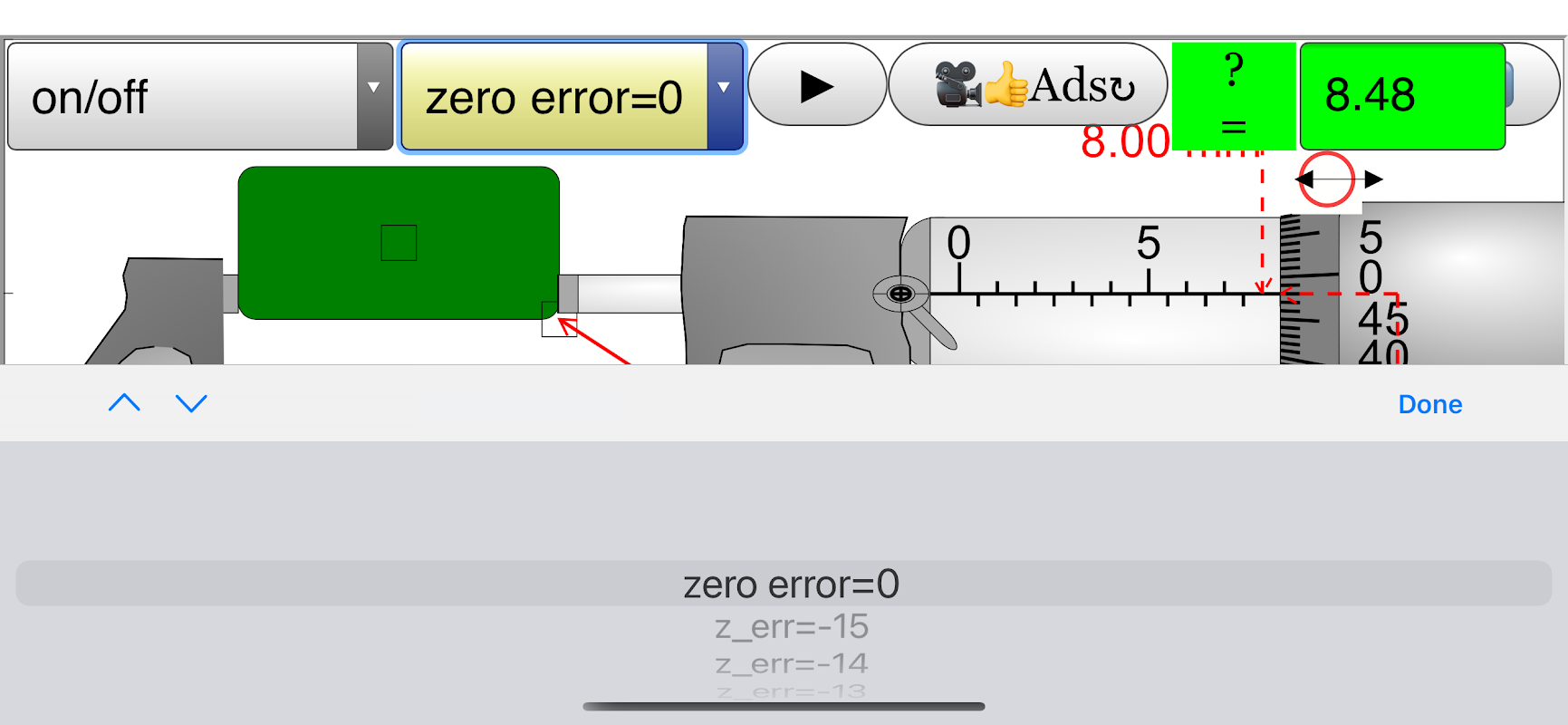

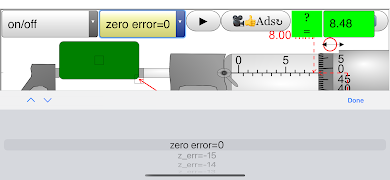

Cet applet a un objet (noir) avec le curseur en haut à gauche pour contrôler le mouvement y de l'objet dans l'enclume et la broche (mâchoires), le graphique permet également une action de glisser. avec le curseur en bas à gauche pour contrôler la taille en x de l'objet dans l'enclume et la broche (mâchoires). Sur le curseur inférieur gauche, le contrôle d'erreur zéro permet l'exploration si le micromètre a une erreur nulle de +0,15 mm (max) ou -0,15 mm (min).

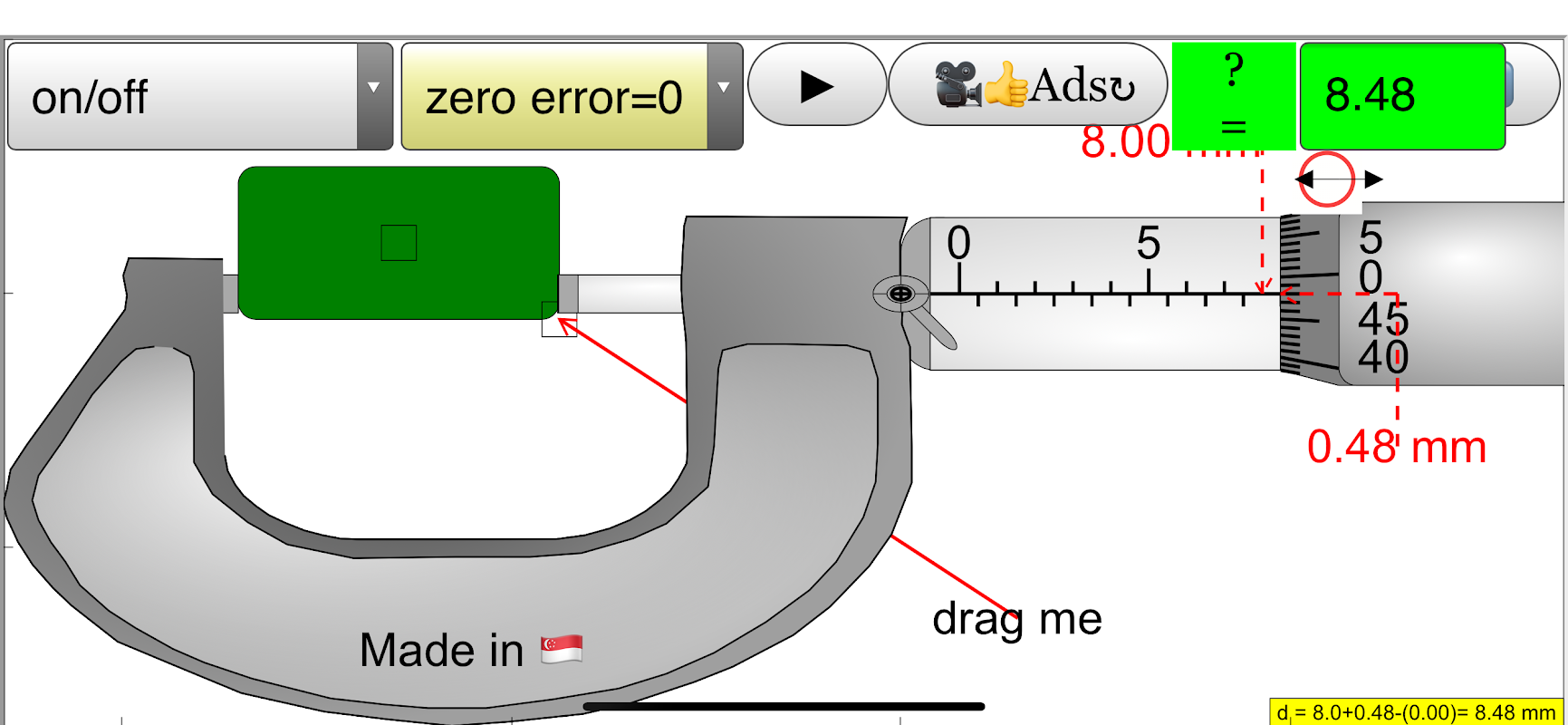

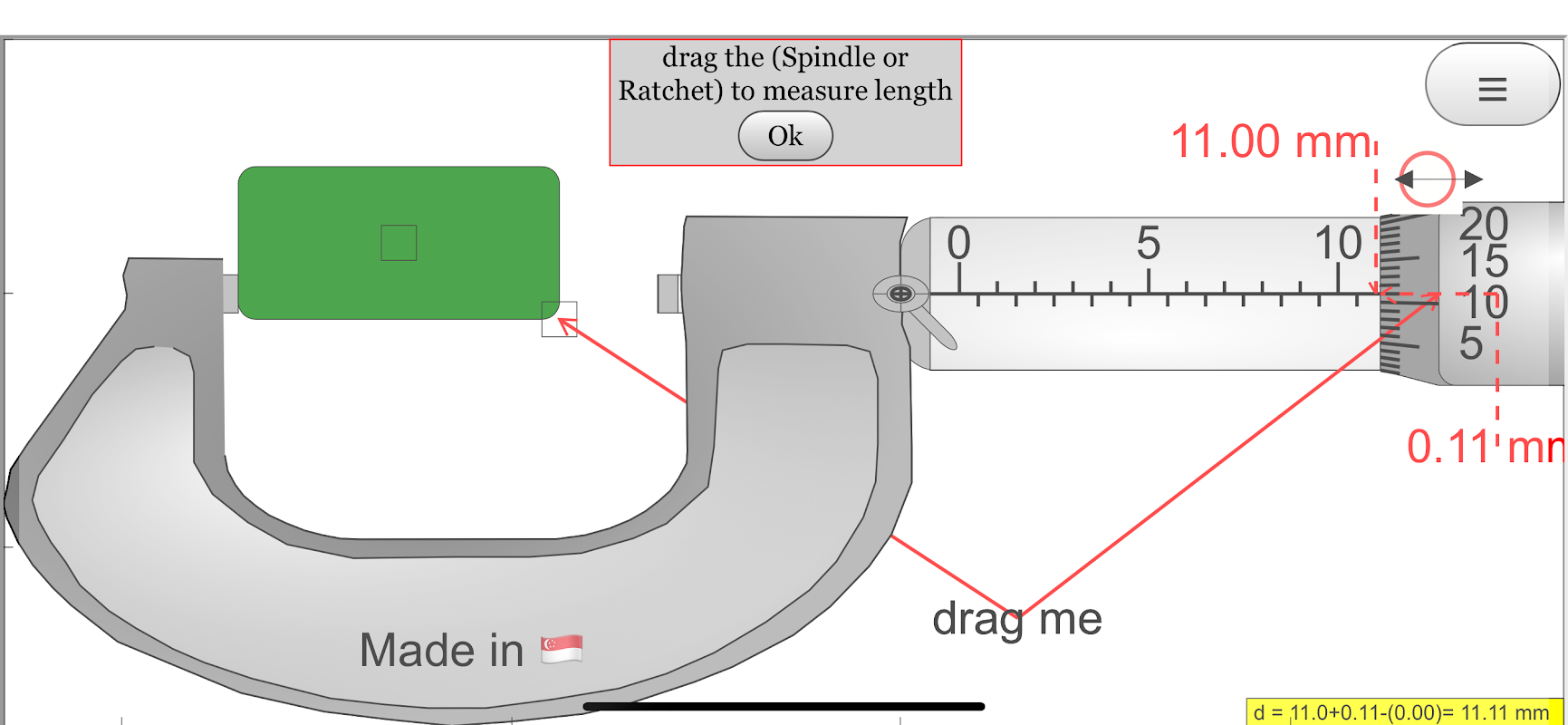

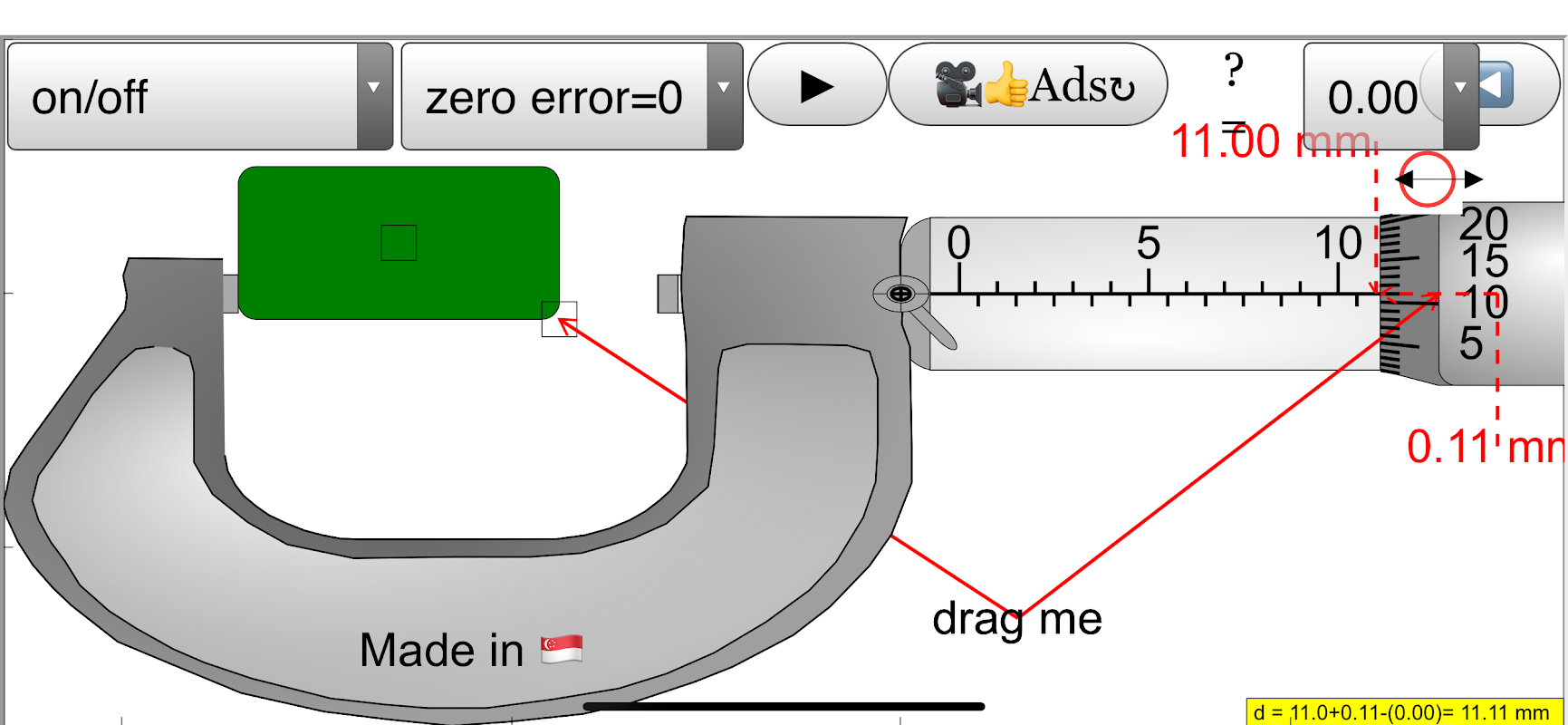

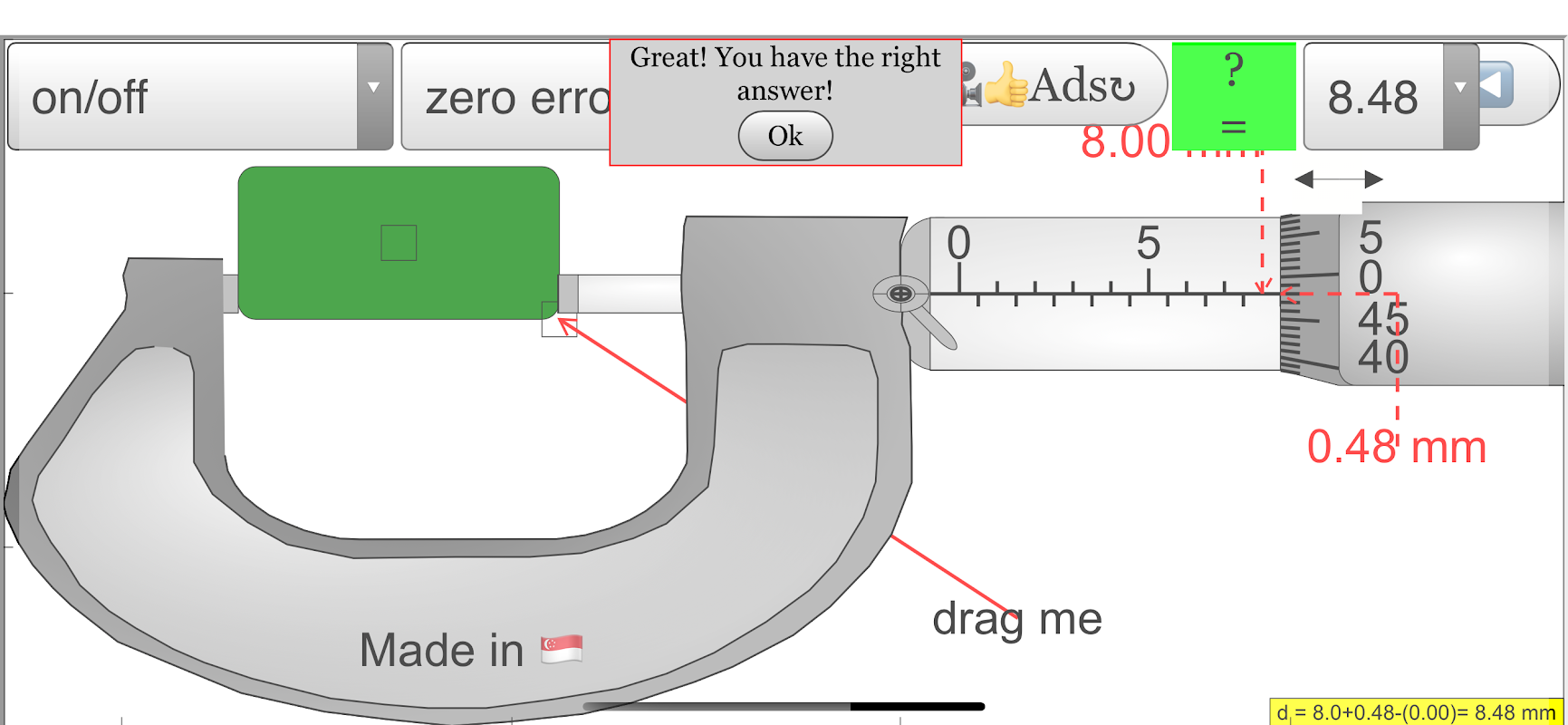

Il existe des cases à cocher: indice: des lignes directrices et des flèches pour indiquer la région d'intérêt ainsi que la justification de la réponse qui l'accompagne. réponse: montre la mesure d = ??? mm lock: permet de simuler la fonction de verrouillage en micromètre réel, ce qui empêche toute modification de la position de la broche alors que la mesure est non modifiable. En bas, un curseur vert permet de contrôler la position de la broche. Faites glisser le curseur sur une partie de la vue et faites glisser la broche.

Fait intéressant

Cette simulation comporte une détection d'objet et des astuces ciblées pour l'enseignement de la physique au niveau 0. L'erreur zéro est également intégrée à de nombreuses autres applications.
