USB Serial Control Panel Lite

Les téléphones intelligents de programmes du panneau de configuration de série. Équipement USB à l'aide Silicon Laboratories CP210X, FTDI FT232 et Prolific PL2303, CDC / ACM UART à puces Pont USB peut être utilisé pour se connecter à votre téléphone intelligent.

Zigbee puce TI CC2531 (compatible USB SOC Solution 2.4-GHz IEEE 802.15.4 et ZigBee App) peut également être utilisé.

Vous pouvez ajouter des fonctions fréquemment utilisées comme des boutons, puis cliquez sur le bouton de commande pour transmettre des données préconfigurés.

- Puce pris en charge: Silicon Laboratories (CP210X), FTDI (FT232), prolifique (PL2303)

- ARDUINO soutien (FTDI, CDC / ACM)

- Téléphones compatibles: soutien du pays hôte téléphones intelligents USB (Samsung galaxy2/galaxy 3/galaxy Note / galaxie note2/Vega coureur R3)

- Pris en charge la version Android: Android version 3.1 (API Level 12)

0. Démarrage rapide

1) S'il vous plaît utilisez le câble OTG pour connecter le périphérique USB sur votre téléphone intelligent.

2) Le téléphone intelligent détecte un périphérique USB, puis demande si vous souhaitez exécuter. Cliquez sur OK pour lancer l'application.

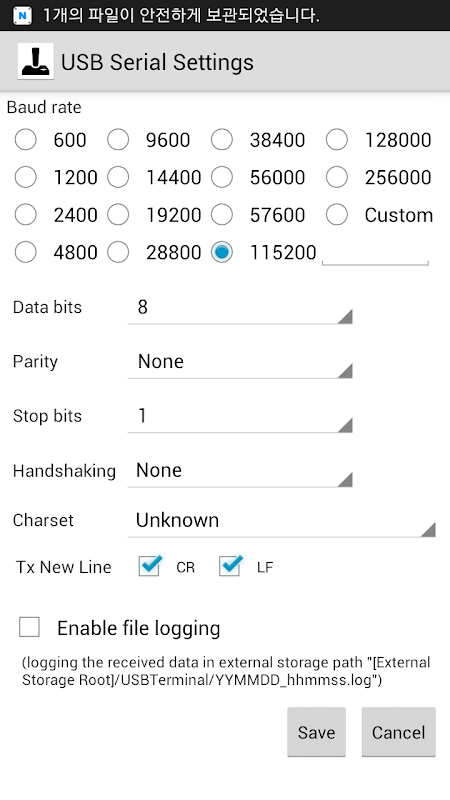

3) Cliquez sur le bouton "Paramètres" (icône clé) du coin supérieur droit afin d'établir une communication série.

4) Cliquez sur le bouton "Enregistrer".

5) Cliquez sur le bouton "Connect (icône de téléphone)" du coin supérieur droit afin de se connecter à l'appareil.

6) Cliquez sur "Ajouter le bouton conrol" (Plus d'icône) dans la barre d'outils, puis nom de l'entrée et du contenu à envoyer

7) Cliquez sur le bouton Enregistrer

8) Bouton de commande sera ajouté dans le panneau.

9) Cliquez sur le bouton du panneau de contrôle, application va transférer les données (contenu) à l'appareil.

10) App montrera la réponse du périphérique USB à l'affichage de texte recevoir.

2. teneur en bouton de commande

Les données binaires sont saisies, comme indiqué ci-dessous, vous pouvez entrer en hexadécimal ou binaire ou décimal

- Décimal: @ + 숫자 3 chiffres (0 ~ 255) ex) CR: @ 013

- Hex: # + hexadécimal à 2 chiffres ex) CR: # 0D

- Binaire: & + binaire à 8 chiffres, ex) CR: & 00001101

  ※ Évasion @, #, &: insérer deux fois de suite pour envoyer @, #, &

Le délai entre les données transmises peuvent être saisis.

- Délai d'insertion (ms) à envoyer des données entre "<%" et "%>"

  ex) jusqu'à <% sommeil: 1000%> bas <% sommeil: 2000%> gauche <% sommeil: 3000%> droit

  1) envoyer "up"

  2) dormir 1 seconde

  3) envoyer "vers le bas"

  4) dormir deux secondes

  5) Envoyez "gauche"

  6) dormir 3 secondes

  7) envoyer "droit"
