USB Serial Control Panel Lite

Смартфоны последовательной программы панели управления. Оборудования с использованием USB Silicon Laboratories CP210x, FTDI FT232 и плодовитый PL2303, CDC / ACM для USB UART Bridge чипов может быть использован для подключения к вашим смартфоном.

Zigbee Чип TI CC2531 (USB-Enabled SOC решение для 2,4 ГГц IEEE 802.15.4 и ZigBee приложение) может быть использован также.

Вы можете добавить часто используемые функции как кнопки, а затем нажмите кнопку управления для передачи данных предварительно.

- Поддерживаемые Чип: Silicon Laboratories (CP210x), FTDI (FT232), Prolific (PL2303)

- ARDUINO поддержки (FTDI, CDC / ACM)

- Поддерживаемые модели телефонов: USB Host Поддержка смартфонов (Samsung galaxy2/galaxy 3/galaxy Note / Galaxy note2/Vega гонщик R3)

- Поддерживаемые версии Android: Android версии 3.1 (API Level 12)

0. Быстрый старт

1) Пожалуйста, используйте OTG кабель для подключения USB устройств на вашем смартфоне.

2) Смартфон обнаружить USB-устройства, а затем спрашивает, может ли бежать. Нажмите OK, чтобы запустить приложение.

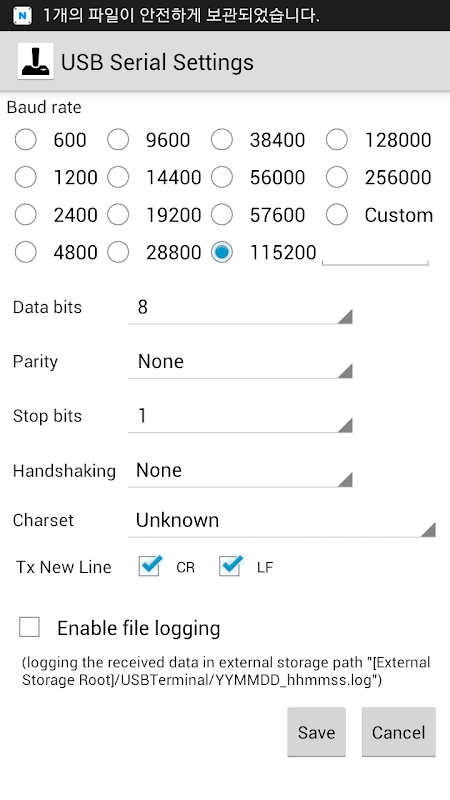

3) Нажмите на кнопку "Настройки" (значок гаечного ключа) в верхнем правом углу, чтобы установить последовательную связь.

4) Нажмите на кнопку "Сохранить".

5) Нажмите кнопку "Connect кнопку (значок телефона)" верхнего правого угла для того, чтобы подключиться к устройству.

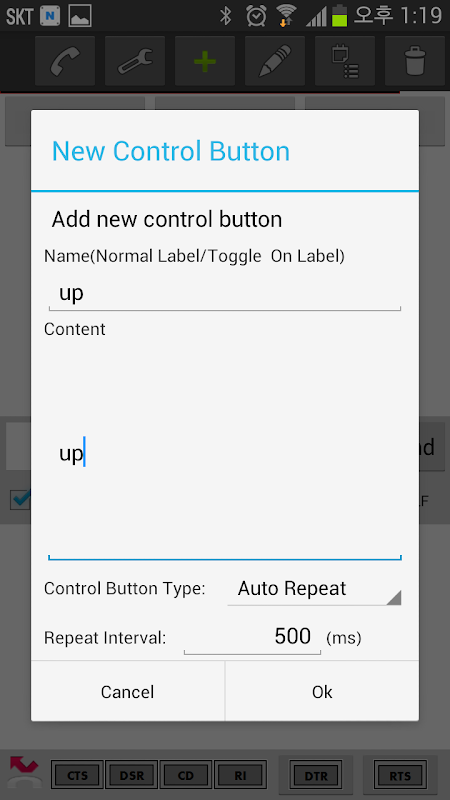

6) Нажмите кнопку "Добавить Conrol кнопка" (значок Плюс) на панели инструментов, а затем введите имя и содержания для отправки

7) Нажмите кнопку Сохранить

8) Кнопка управления будет добавлен в панель.

9) Нажмите кнопку на панели управления, приложение будет передавать данные (контент) на устройство.

10) приложение покажет ответ от устройства USB на получение текстовых зрения.

2. Кнопка управления содержанием

Двоичные данные вводятся, как показано ниже, вы можете ввести в HEX или двоичный или десятичный

- Десятичная: @ + 숫자 3-значный (0 ~ 255) EX) CR: @ 013

- Hex: # + 2-значные HEX, EX) CR: # 0D

- Binary: & + 8-разрядного двоичного, EX) CR: 00001101 &

  ※ Побег @, # &: вставить два раза подряд, чтобы послать @, #, &

Задержки между передаваемыми данными может быть введен.

- Вставка задержки (мс) в передавать данные между "<%" и "%>"

  EX) до <% сна: 1000%> вниз <% сна: 2000%> левый <% сна: 3000%> правый

  1) Написать "вверх"

  2) спать 1 секунду

  3) Отправить "вниз"

  4) спать 2 второй

  5) Написать "левые"

  6) спать 3 второго

  7) Написать "право"
