Vmc Hole Pattern Cycle App

Application de cycle de modèle de trou Vmc

L'application Vmc Hole Pattern Cycle est le moyen le plus simple de trouver les coordonnées des trous dans Vmc.

Qu'est-ce que la machine VMC ?

Une VMC est une machine dotée d'un contrôleur CNC (Computer Numerical Control). Comme mentionné, la tête de coupe de cette fraiseuse est verticale et constitue un type particulier de fraiseuse où la broche tourne selon un axe vertical appelé axe « z ». Ils sont généralement fermés et le plus souvent utilisés pour couper du métal.

La calculatrice PCD et l'application de programmation sont une sorte d'application qui aide les nouveaux programmeurs CNC/VMC à connaître les coordonnées d'un diamètre de cercle de pas/trous PCD.

Ce n'est pas une calculatrice PCD ordinaire, c'est l'application la plus utile pour créer un programme VMC/CNC en quelques secondes.

Il présente les caractéristiques suivantes : -

• Fiable pour informer l'opérateur sur les coordonnées PCD.

• Création du programme machine VMC en quelques secondes.

• Il existe deux options différentes à choisir selon vos besoins.

• Il est très facile à comprendre à l'aide d'un diagramme de toutes les informations requises relatives aux données.

• Vous pouvez partager le programme généré avec n'importe qui.

• Vous pouvez également copier tous les programmes générés à l'aide de l'option d'appui long.

• C'est un travail comme la FAO/Fabrication Assistée par Ordinateur.

• C'est sûr et sécurisé.

• Gagne-temps.

• Précis.

• Facile à utiliser.

• Absolument gratuit

Le centre d'usinage vertical (VMC) fait référence au centre d'usinage dont l'axe de broche et la table de travail sont réglés verticalement, il peut effectuer du fraisage, de l'alésage, du perçage, du taraudage, du filetage et bien d'autres opérations.

Quelle est la différence entre CNC et VMC ?

Il n'y a aucune différence entre les deux machines. VMC est une machine avec contrôleur CNC (Computer Numerical Control). Comme mentionné, la tête de coupe de cette fraiseuse est verticale et constitue un type spécial de fraiseuse dans laquelle la broche se déplace selon un axe vertical appelé axe "z".

Combien de types de machines VMC existe-t-il ?

Quatre types de centres d'usinage à cinq axes. Différentes machines proposent différentes approches du déplacement rotatif, et chaque conception possède ses propres atouts. Voici comment ils se comparent.

Qu'est-ce que HMC et VMC ?

Les centres d'usinage CNC décrivent une large gamme de machines-outils, notamment les fraiseuses et perceuses CNC, qui comprennent les centres d'usinage verticaux (VMC), les centres d'usinage horizontaux (HMC) ainsi que les machines à 4ème et 5ème axes. La plupart incluent des changeurs d'outils automatiques de 20 à plus de 500 outils.

Les fondamentaux d'un centre d'usinage vertical (VMC)

Introduction à l'usinage vertical

L'usinage vertical existe sous sa forme la plus élémentaire depuis plus de 150 ans. Pourtant, il s'agit toujours de l'une des formes de technologie d'usinage les plus récentes (le tournage/tour étant la plus ancienne). Le processus de « fraisage » implique une fraise rotative, ou foret, et une table de travail mobile sur laquelle la pièce est fixée.

La fraise est fixée et tournée dans un boîtier appelé « broche ». Grâce à la netteté de l'outil et à la force de la table poussant le matériau dans le coupeur, le matériau cède et est coupé ou rasé comme vous le souhaitez. L'axe de force peut être haut/bas (appelé axe Z), gauche/droite (appelé axe X) ou d'avant en arrière (appelé axe Y).

Les VMC utilisent toutes un point commun de composants, qui sont les suivants :

Broche rotative — La broche, qui est perpendiculaire à la surface de travail ou à la table, peut contenir une variété d'outils de coupe (ou fraises comme on les appelle parfois). La cartouche de broche est montée dans un boîtier qui se déplace de haut en bas. Cette direction de mouvement est appelée l'axe Z.

Table — La table est une plate-forme sur laquelle monter des pièces, soit directement, soit à l'aide de divers supports tels que des plaques d'aluminium fraisées ou des étaux de serrage durs. La table a un mouvement de gauche à droite, que nous appelons l'axe X, et d'avant en arrière, que nous appelons l'axe Y. Ces deux axes de mouvement, couplés à l'axe Z, permettent un contour pratiquement illimité sur les plans de mouvement.

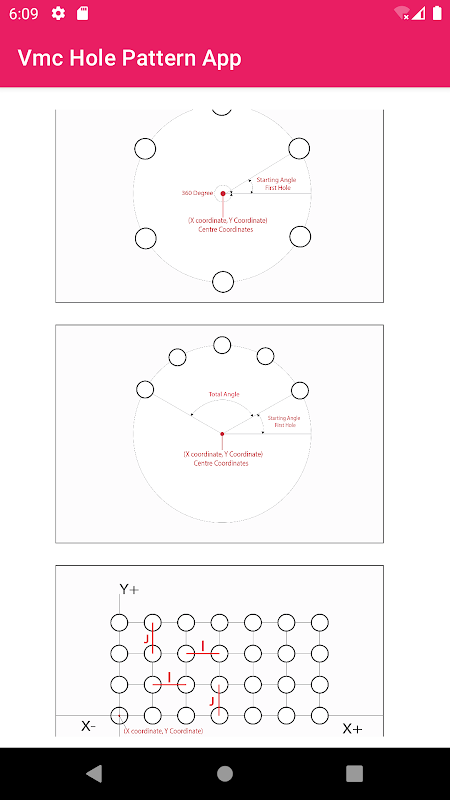

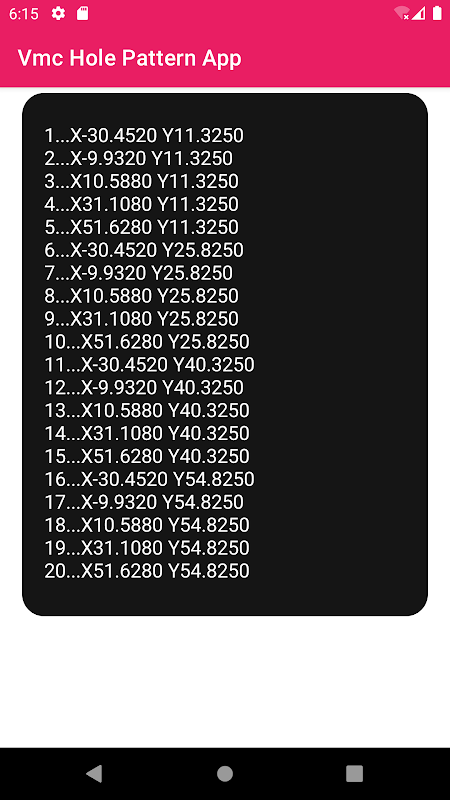

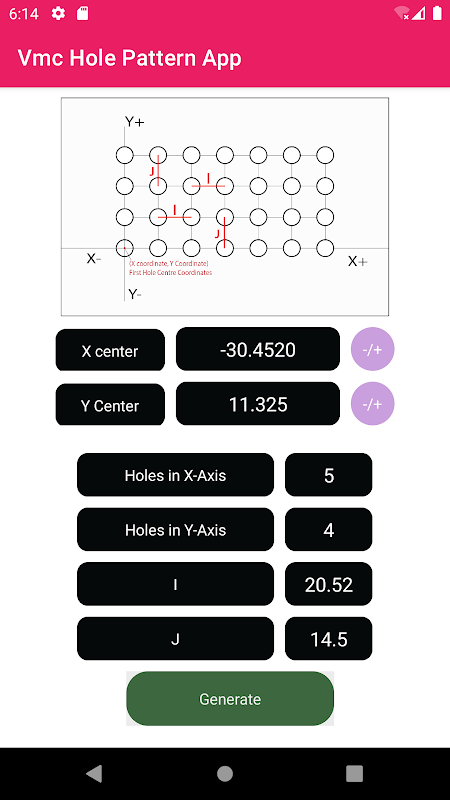

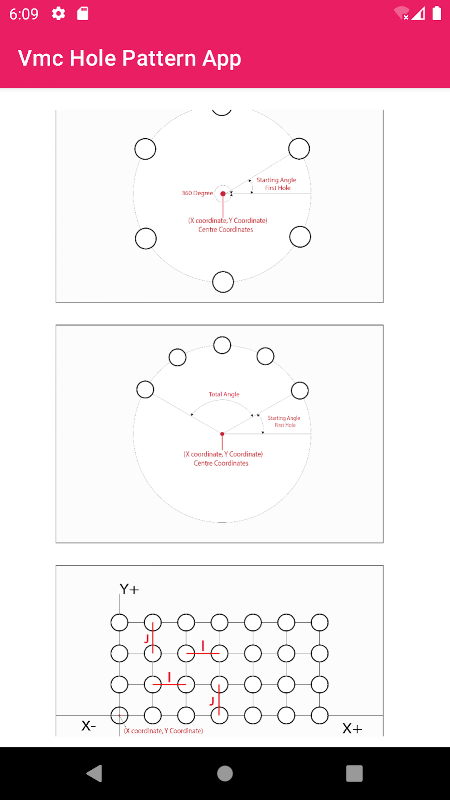

Modèle de trous linéaire

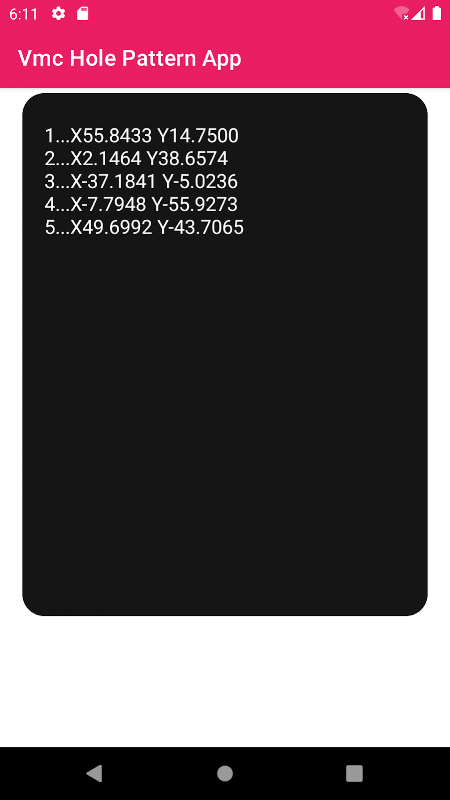

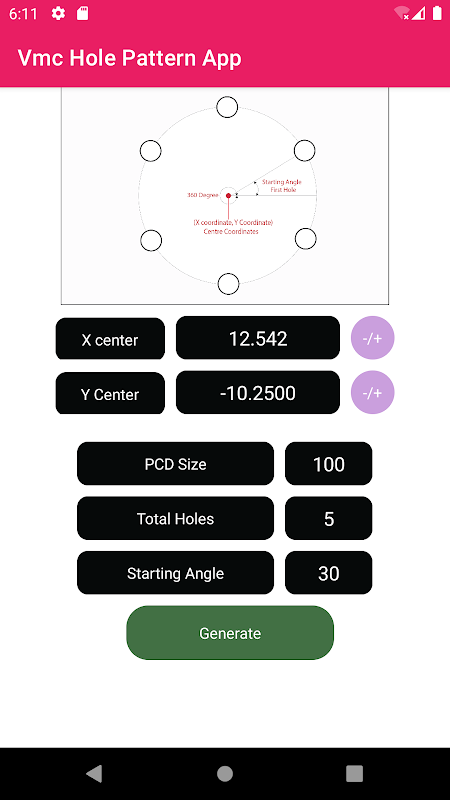

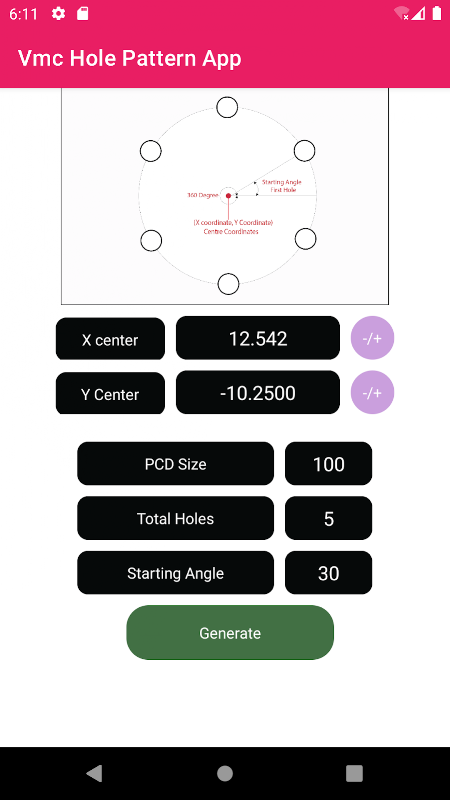

Modèle de trou circulaire

Modèle de trou angulaire

Calcul du PCD
