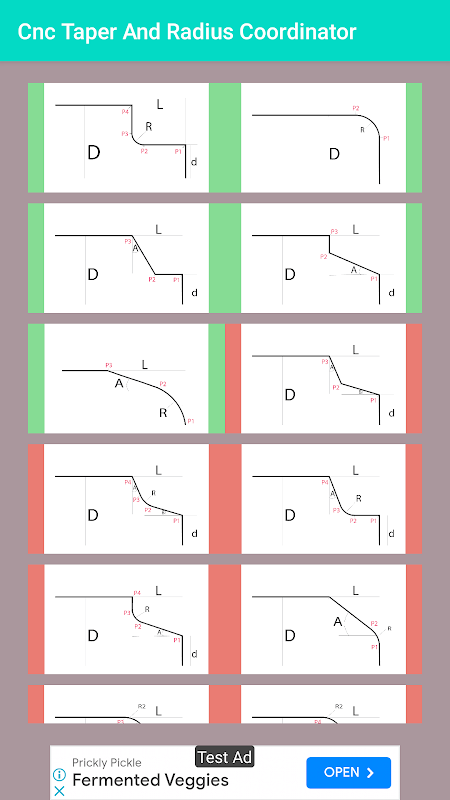

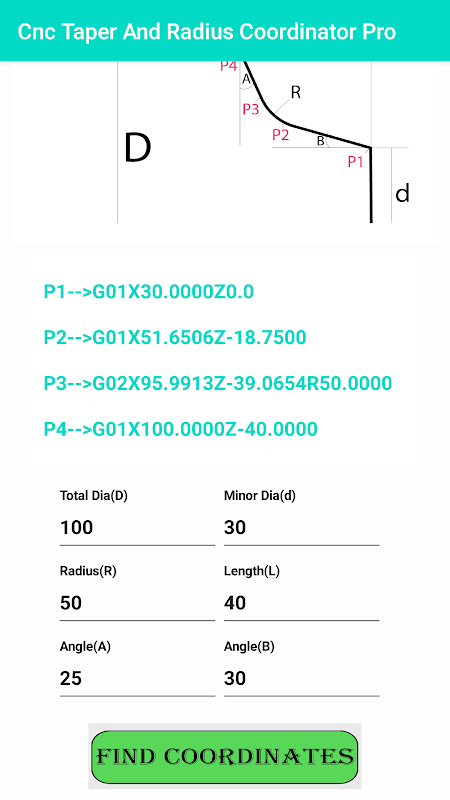

L'application est une application très utile pour trouver ou calculer les coordonnées de cône et de rayon CNC

L'utilisation de la fonction de chanfreinage à l'endroit où le centre d'usinage CNC est utilisé pour le chanfreinage et l'arrondi peut simplifier le programme, non seulement peut réduire la charge de travail de programmation, mais également réduire la probabilité d'erreurs lors de l'utilisation du centre d'usinage CNC pour fabriquer du plastique ou du métal aluminium pièces d'usinage.

Comment programmer un rayon sur un tour CNC ?

Pour programmer un rayon sur un tour CNC, vous devez savoir comment travailler avec le système de contrôle de la machine. Il y a deux options :

– Utilisation de l'éditeur de programme

- Utilisation de l'éditeur de code G

En termes de facilité d'utilisation, l'éditeur de code G est préférable, avec cette connaissance, vous pouvez créer n'importe quel type de mouvement avec votre programme.

Tutoriel de chanfreinage automatique C et d'arrondi automatique R pour tour CNC：

Chanfreinage automatique C et arrondi automatique R

Commande de projet déplacement d'outil chanfrein C

G01 X.Z()…C(+)

G01X30. Z-20.

G01X50. C2.

G01 Z0 Ce bloc, déplacer vers l'axe X

Placez un seul bloc et déplacez-vous dans la direction positive (+) de l'axe Z Chanfrein C

G01 X.Z()…C(-)

G01X30. Z-20.

G01X50. C-2.

G01 Z-30. Ce bloc, déplacez-vous sur l'axe X

Placez un seul bloc et déplacez-vous dans la direction positive (-) de l'axe Z Chanfrein C

G01 X.Z()…C(+)

G01X30. Z0

G01 Z-30. C2.

G01X50. Ce bloc, déplacez-vous sur l'axe Z

Placez un seul bloc et déplacez-vous dans la direction négative (+) de l'axe X Chanfrein C

G01 X.Z()…C(-)

G01X30. Z0

G01 Z-30. C-2.

G01X20. Ce bloc, déplacez-vous sur l'axe Z

Placez un seul bloc, déplacez l'axe X dans le sens positif (-) Chanfrein C

G1 X…R(+)G01 X30. Z-20.

G01X50. R2.

G01 Z0. Ce bloc, déplacez-vous sur l'axe X

Placez un seul bloc, déplacez-vous dans la direction positive (+) de l'axe X, arrondissez le coin R

G01 X…R(-)

G01X30. Z-20

G01X50. R-2.

G01 Z-30. Ce bloc, déplacez-vous sur l'axe X

Placez une seule section, déplacez-vous dans la direction négative (-) de l'axe Z, arrondissez le coin R

G01 Z…R(+)

G01X30. Z0

G01 Z-30. R2.

G01X50. Ce bloc unique, déplacez-vous dans la direction de l'axe Z

Placez une seule section et déplacez-vous dans la direction positive (+) de l'axe X

R rond

G01 Z…R(-)

G01X30. Z0

G01 Z-30. R-2.

G01X20. Ce bloc, déplacez-vous sur l'axe Z

Placez un seul bloc, déplacez-vous dans la direction négative (-) de l'axe X, C et R spécifient généralement une valeur de rayon

Pente avant ou chanfrein Arc de braquage Rayon R Angle externe (supérieur à 180 degrés) Arc externe + rayon de nez d'outil Angle interne (inférieur à 180 degrés) Arc externe-rayon de nez d'outil

Il est beaucoup plus facile de calculer les coordonnées XY absolues pour un contour simple, tel qu'un rectangle, mais il est beaucoup plus difficile de calculer des points où le contour comprend des angles et des rayons partiels. Ces pièces sont généralement programmées à l'aide d'un système CAD/CAM (CAM), mais si un tel système n'est pas disponible ou dans d'autres situations, le programmeur CNC doit recourir à l'ancienne méthode, en utilisant une calculatrice de poche. La plupart des calculs utiliseront des fonctions trigonométriques, mais connaître les opérations arithmétiques et algébriques de base, connaître les formules, être familiarisé avec la résolution de triangles reste la principale exigence. Ce chapitre présentera quelques techniques qui se sont avérées adaptées pour résoudre la majorité des problèmes associés au calcul de points de contour plus difficiles.
