Stiffness Method Solver

Stiffness Method Solver memberikan solusi yang nyaman, detail dari metode stiffness dalam Struktur 2D.

1. Mengapa Nyaman?

Menggunakan perhitungan tangan, metode kekakuan dapat memakan waktu berjam-jam dan sulit untuk mengetahui apakah Anda berada di jalur yang benar. Aplikasi ini dapat memberi Anda solusinya dalam hitungan detik dan Anda dapat dengan cepat memeriksa apakah Anda memiliki hasil yang masuk akal.

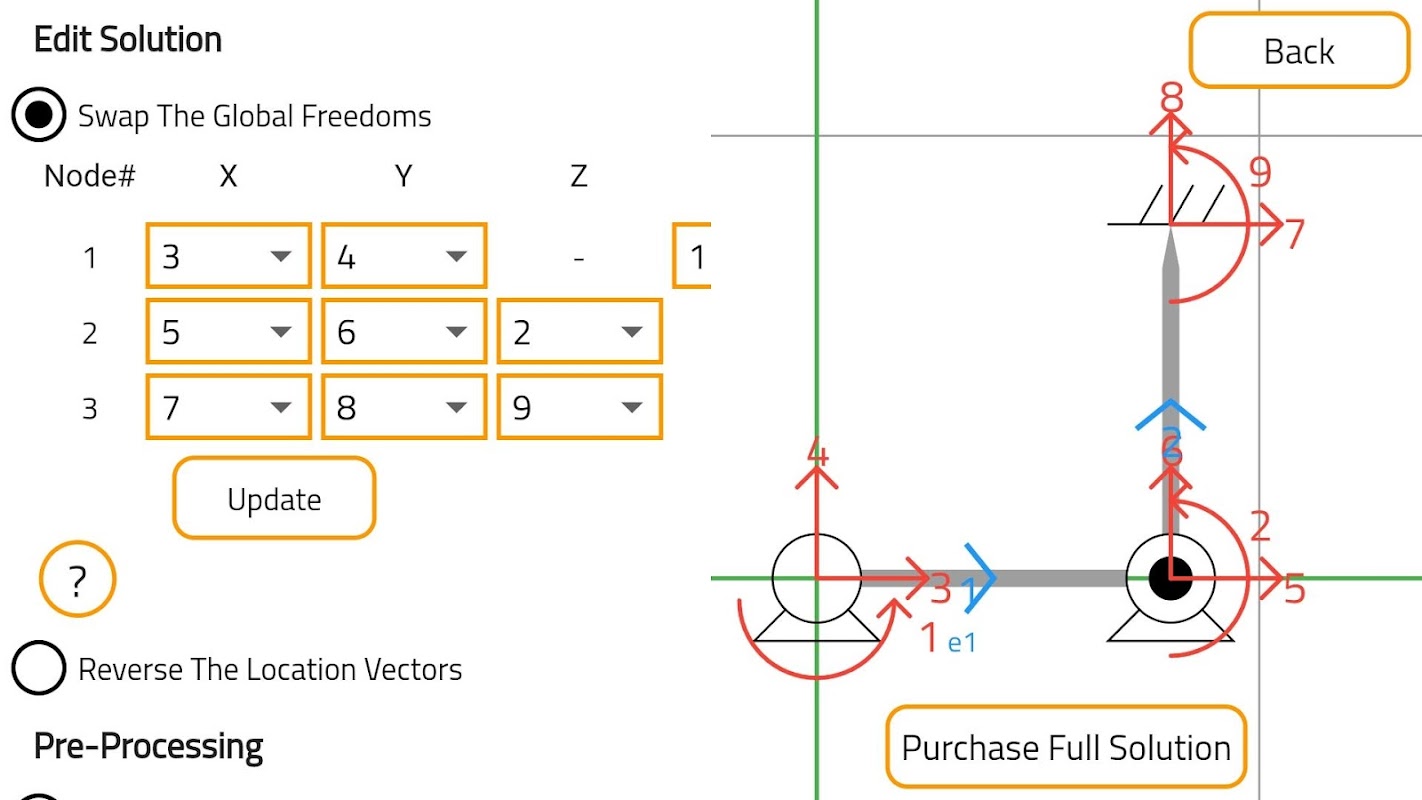

Pengguna dapat mengedit solusi agar sesuai dengan cara mereka memecahkan masalah. Mereka dapat melakukan ini dengan menukar kebebasan global atau mengubah arah vektor lokasi.

Ada tombol bantuan di seluruh aplikasi yang terletak di bagian bawah setiap langkah.

Ada banyak program analisis struktural yang melakukan perhitungan serupa tetapi para insinyur yang membangunnya terkenal dengan menyembunyikan perhitungan mereka. Aplikasi ini menunjukkan semua perhitungan dan menjelaskan setiap langkah yang diperlukan untuk menyelesaikan masalah.

2. Apa Metode Kekakuan?

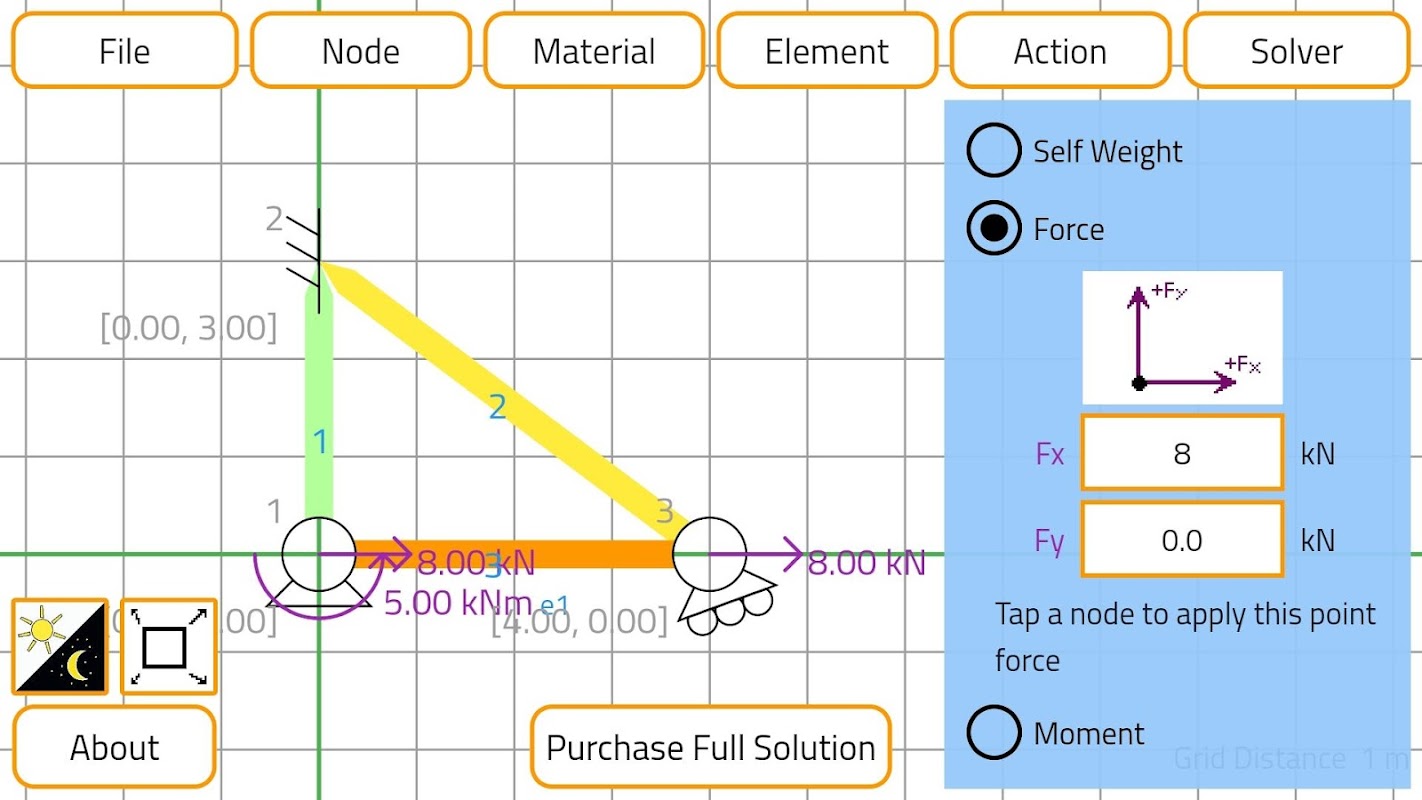

Metode kekakuan adalah analisis statis struktur. Untuk keperluan aplikasi ini, statis berarti struktur dalam keadaan seimbang dan diam. Struktur terdiri dari node (titik dengan kondisi pengekangan berbeda) dan elemen (bahan 1D yang menghubungkan node bersama). Beban kemudian diterapkan pada struktur.

Asumsi utama adalah bahwa perpindahan kecil. Asumsi ini adalah kunci karena memungkinkan solusi diturunkan di bawah geometri linear, elastisitas linier dan radian dapat dipertukarkan dengan gradien. Karena perilaku linier ini, aljabar linier dapat digunakan, yang memunculkan penggunaan perhitungan matriks.

Matriks digunakan untuk menggambarkan kekakuan struktur dan ditransposisikan, dibalik, dikalikan dan ditambahkan untuk mendapatkan solusi. Perhitungan matriks bisa sulit tetapi mudah ditangani oleh komputer.

3. Apa yang ada dalam solusi terperinci?

Aplikasi ini dapat menentukan apakah jenis struktur adalah tiang penopang, balok atau bingkai. Solusinya meliputi:

Pra-pemrosesan data

- The Directional Cosines

- Kebebasan Elemen

- Matriks Kekakuan Elemen Lokal

- Matriks Rotasi Elemen

- Elemen Matriks Kekakuan Global

- Matriks Kekakuan Global

Solver

- Kebalikan dari K11

Perpindahan

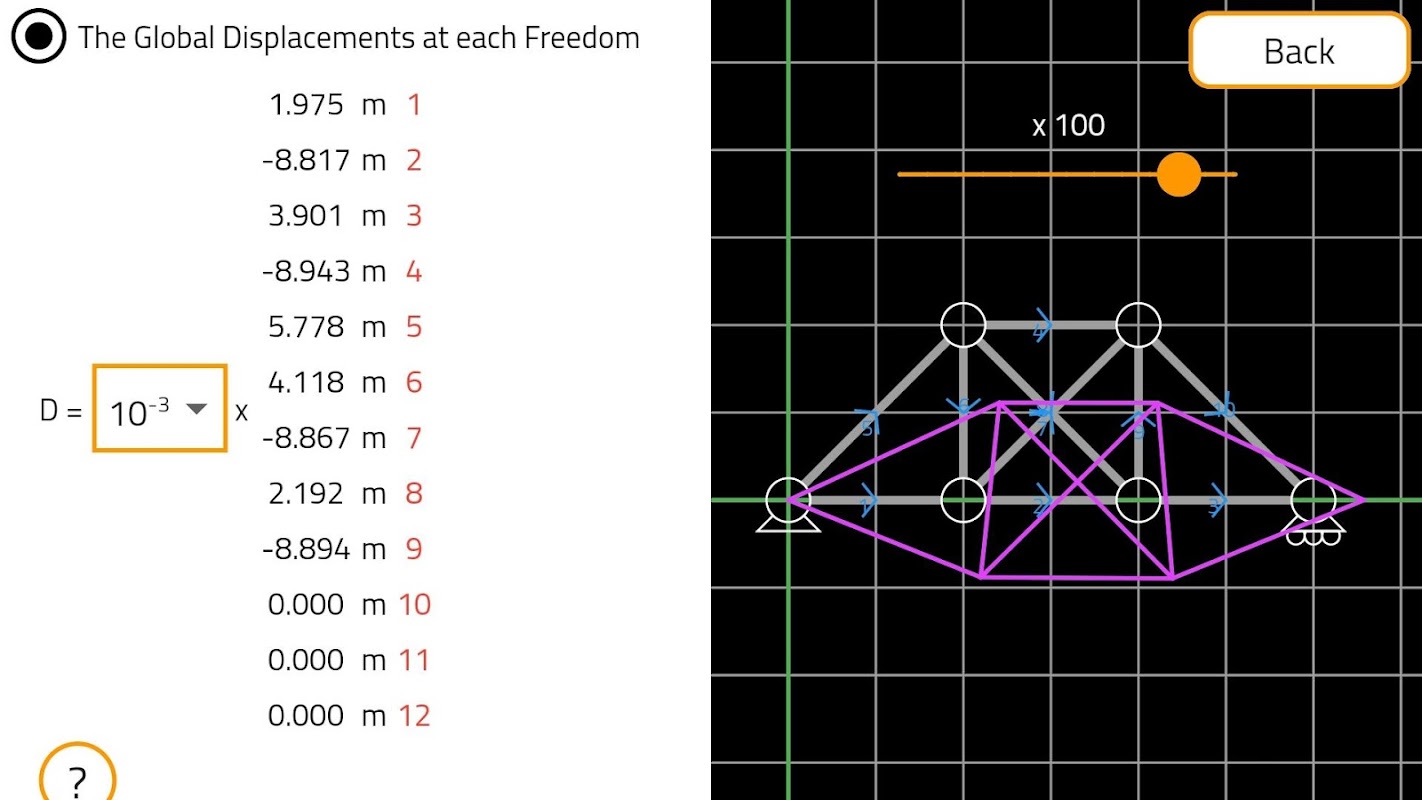

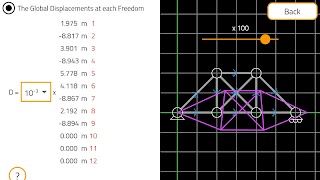

- Pemindahan Global di setiap Kebebasan

- Perpindahan Lokal di setiap Elemen

Tubuh bebas

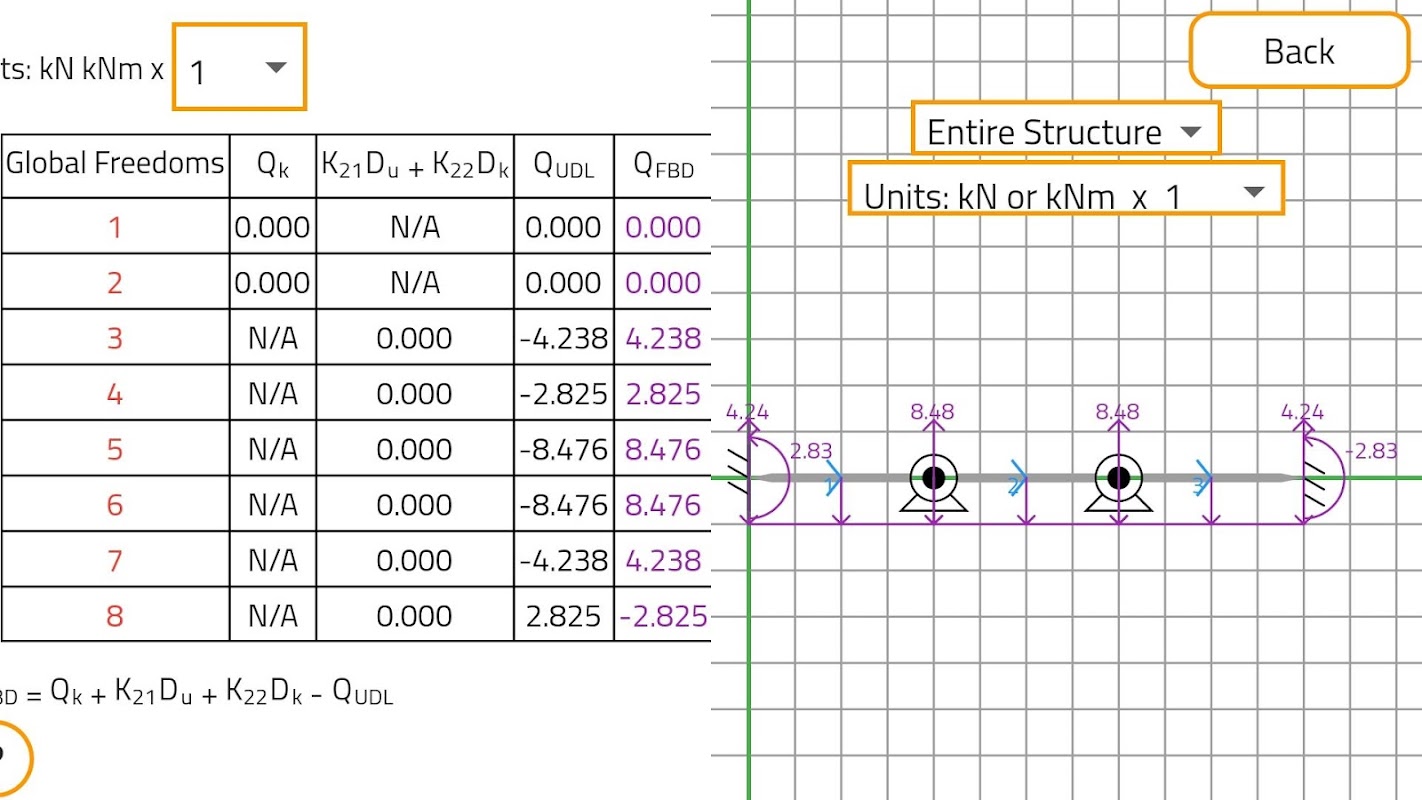

- Struktur Nilai-Nilai Tubuh Bebas (Global)

- Nilai-Nilai Tubuh Bebas Elemen (Lokal)

- Diagram Tubuh Bebas

Persamaan dan Keadaan Akhir

- Persamaan di setiap Elemen *

- Poin Kritis (Stasioner dan Akhir) dari setiap Persamaan

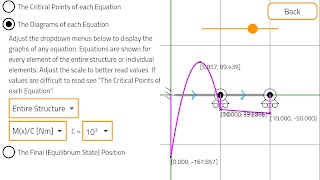

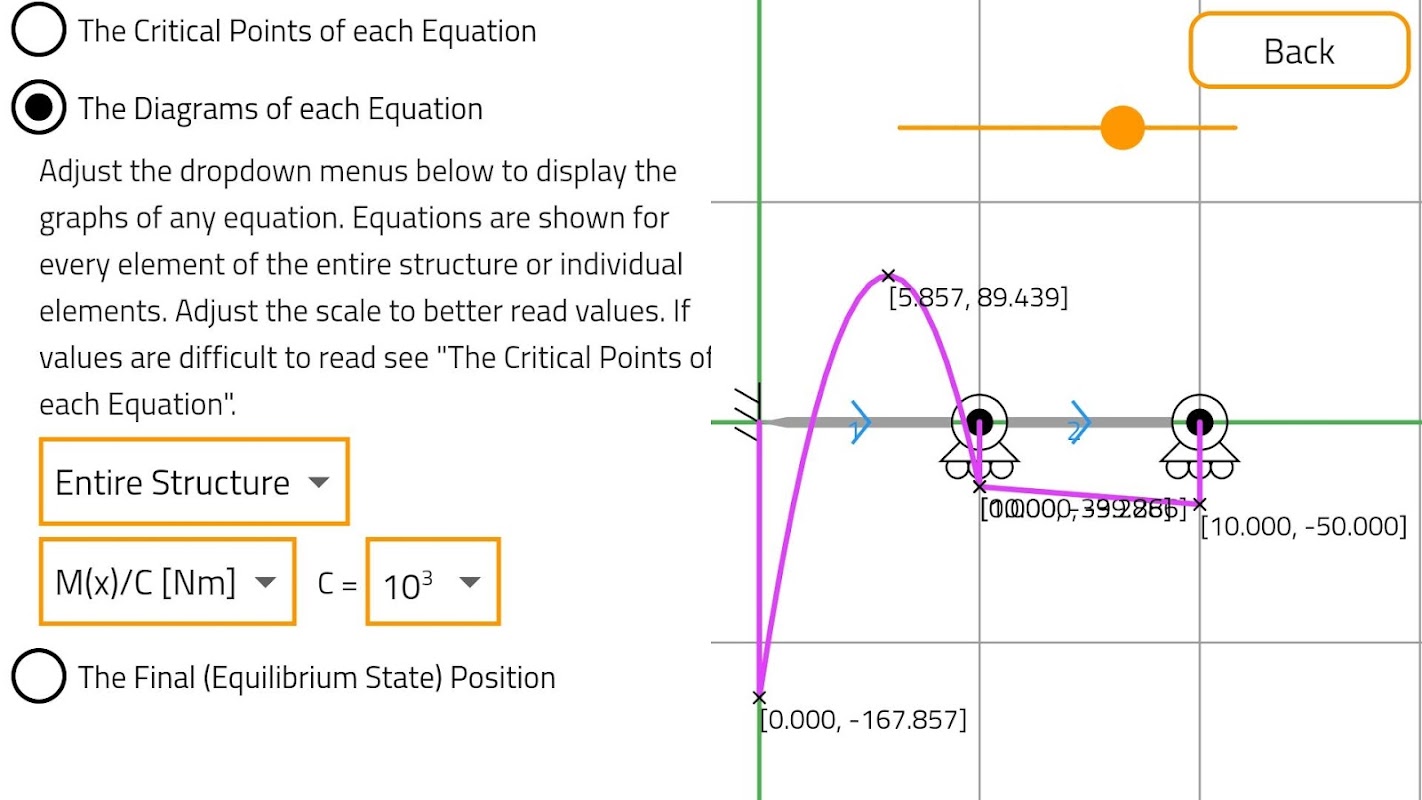

- Diagram dari setiap Persamaan

- Posisi Final (Negara Kesetimbangan)

* Persamaan meliputi:

- Gaya aksial / Stres aksial / Strain aksial / Deformasi aksial

- Kekuatan Geser / Stres Geser / Regangan Geser

- Momen Bending / Lengkungan / Rotasi / Lendutan

4. Apa yang termasuk dalam Pembelian Dalam Aplikasi?

Dengan versi standar aplikasi, pengguna memiliki akses ke semua data pra-pemrosesan dan solver.

Pembelian dalam aplikasi "Solusi Lengkap" memberikan hasil tambahan termasuk: Pergantian, data Badan Bebas, Persamaan dan Status Akhir. Sebelum membeli, jika Anda ingin lebih memahami tentang hasil tambahan, pengguna memiliki akses ke tiga file contoh yang menunjukkan seluruh hasil.

5. Apakah berhasil?

Kode telah diuji terhadap pertanyaan dari buku teks (dan sudah benar) dengan 8 rangka, 17 balok dan 12 solusi bingkai. Aplikasi ini telah diuji di beberapa perangkat.
