pfodDesigner V3 for pfodApp

pfodApp के लिए pfodDesigner V3 (www.pfod.com.au)

pfod™ (ऑपरेशन डिस्कवरी के लिए प्रोटोकॉल)

PfodApp के लिए दो निःशुल्क साथी ऐप हैं

https://www.forward.com.au/pfod/pfodGUIdesigner/index.html

और

https://www.forward.com.au/pfod/pfodDesigner/index.html

ये दोनों फ्री ऐप केवल Arduino कोड जनरेट करते हैं। वास्तव में Arduino से जुड़ने के लिए आपको pfodApp खरीदना होगा

pfodDesignerV2 मेनू / चार्ट डिजाइन करने के लिए और विभिन्न प्रकार के बोर्डों के लिए Arduino कोड उत्पन्न करने के लिए और pfodGUIdesigner इंटरैक्टिव GUI घटकों, बटन, स्लाइडर्स, गेज आदि को डिजाइन करने और Arduino कोड उत्पन्न करने के लिए।

Rev 3911 Android 11 और उच्चतर फ़ाइल सहेजने की अनुमति समस्या को ठीक करता है और आपको Google ड्राइव सहित अपनी पसंद की निर्देशिका में जनरेट किए गए कोड को सहेजने की अनुमति देता है

PfodDesigner और pfodApp https://youtu.be/g2zPxNtNc6g का उपयोग करने पर उपयोगकर्ता की YouTube श्रृंखला देखें

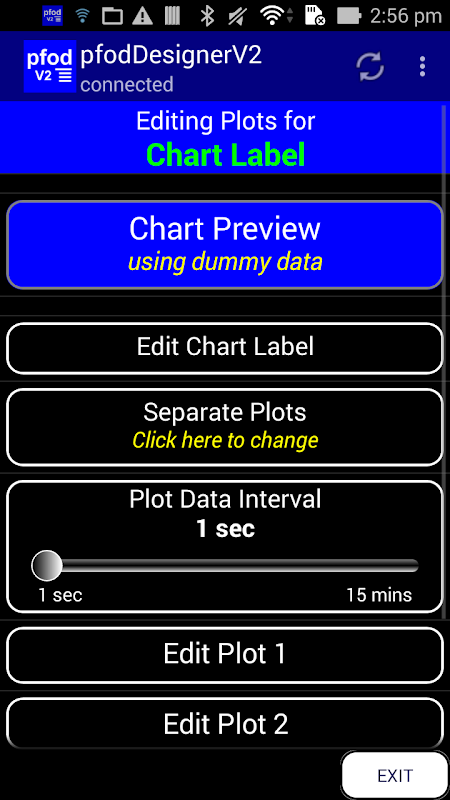

नवीनतम रिलीज़ से आप चार्ट बना सकते हैं और अपने मोबाइल पर Arduino डेटा लॉग कर सकते हैं।

ब्लूटूथ लो एनर्जी (BLE), ब्लूटूथ V2, Wifi/ईथरनेट या एसएमएस के माध्यम से Arduino आउटपुट को जल्दी और आसानी से चालू और बंद करने के लिए अपने मोबाइल पर कस्टम मेनू बनाएं

किसी Arduino प्रोग्रामिंग की आवश्यकता नहीं है और किसी मोबाइल प्रोग्रामिंग की आवश्यकता नहीं है।

एडफ्रूट ब्लूफ्रूट फेदर52, अर्डुनियो 101 (जेनुइनो 101), रेडबियर बीएलई नैनोवी2 और वी1.5, आरएफडुइनो बीएलई, इटेड बीएलई शील्ड (एचएम_10 मॉड्यूल), एडफ्रूट ब्लूफ्रूट बीएलई फ्रेंड्स, ईएसपी8266, फियोवी3, लिंकइट वन, वाइल्डफायरवी3, सिम900 जीपीआरएस, के लिए रेखाचित्र तैयार करता है। Arduino ईथरनेट, और WiFi और ब्लूटूथ V2 शील्ड आदि

यह निःशुल्क एप्लिकेशन आपको pfodApp मेनू को अंतःक्रियात्मक रूप से डिज़ाइन और देखने देता है और pfodApp के माध्यम से Arduino आउटपुट को अपने मोबाइल से चालू और बंद करने के लिए सभी आवश्यक Arduino कोड उत्पन्न करता है।

मेनू बनाने और Arduino कोड जनरेट करने के लिए चरण-दर-चरण ट्यूटोरियल देखें

http://www.forward.com.au/pfod/pfodDesigner/index.html

pfod मेनू में बटनों की स्क्रॉल करने योग्य सूची और कुछ (संभावित रिक्त) प्रांप्ट टेक्स्ट होते हैं। pfodDesigner आपको एक मेनू बनाने, प्रॉम्प्ट को कस्टमाइज़ करने, बटन जोड़ने, पृष्ठभूमि का रंग सेट करने, फ़ॉन्ट रंग, फ़ॉन्ट आकार और फ़ॉन्ट शैली सेट करने देता है। सभी इंटरैक्टिव पूर्वावलोकन के साथ। ऐप में मदद भी मिलती है

जब आप खुश होते हैं कि आपका मेनू कैसा दिखता है तो pfodDesigner Arduino कोड उत्पन्न करेगा जो pfodApp का उपयोग करके इस मेनू को आपके मोबाइल पर प्रदर्शित करेगा। आप अपने हार्डवेयर के अनुरूप सीरियल कनेक्शन और बॉड दर निर्दिष्ट कर सकते हैं। Android प्रोग्रामिंग की आवश्यकता नहीं है। कोई मोबाइल प्रोग्रामिंग की आवश्यकता नहीं है।

pfodDesigner कोड को आपके मोबाइल पर फ़ाइल में सहेजता है -- /pfodAppRawData/pfodDesignerV3.txt

जब उपयोगकर्ता बटन पर क्लिक करता है तो जनरेट किया गया कोड दिए गए कमांड को भी हैंडल करता है

इस फाइल को अपने कंप्यूटर पर कॉपी करें और कोड को Arduino IDE में पेस्ट करें।

(http://www.forward.com.au/pfod/Android_pfodApp/pfodAppForAndroidGettingStarted.pdf

आपके कंप्यूटर पर pfodApp रॉ डेटा फ़ाइलों की प्रतिलिपि बनाना शामिल है।)

यदि आप टॉगल बटन चालू / बंद चुनते हैं तो pfodDesigner आपके चुने हुए आउटपुट को चालू और बंद करने के लिए सभी Arduino कोड उत्पन्न करता है।

यदि आप अपने मेनू के लिए साधारण बटन चुनते हैं तो pfodDesigner मेनू भेजने और आदेशों को पार्स करने के लिए Arduino कोड उत्पन्न करता है।

आपको बस इतना करना है कि प्रत्येक बटन कमांड के लिए अपने स्वयं के Arduino एक्शन कोड के साथ प्लेस होल्डर टिप्पणियों को बदलें

उदा.

} और अगर ('ए' == cmd) {// उपयोगकर्ता दबाया - चालू

// << इस बटन के लिए अपना एक्शन कोड यहां जोड़ें

PfodDesigner आपके डिज़ाइनों को संग्रहीत करता है ताकि आप आसानी से वापस जाकर उन्हें आवश्यकतानुसार संशोधित कर सकें।

यदि आपको सहायता की आवश्यकता हो तो ईमेल समर्थन।

PfodDesignerV3 ऐप कोड के बारे में ध्यान दें:

-------------------------------------------------------------

सभी pfodDesignerV3 स्क्रीन केवल मानक pfod स्क्रीन हैं। PfodDesignerV3 वास्तव में आपके डेटा को बचाने और मानक pfod संदेशों का उपयोग करके विभिन्न स्क्रीन की सेवा करने के लिए जोड़े गए बैक एंड के साथ pfodApp की एक प्रति है। ऐप में मोबाइल का मेनू खोलें और pfodDesigner स्क्रीन उत्पन्न करने वाले pfod संदेशों को देखने के लिए डीबग व्यू चुनें।
