Resistor Color Code Calculator

रोकनेवाला कैलकुलेटर स्पीडअप गणना द्वारा इलेक्ट्रॉनिक इंजीनियरों, छात्रों और इलेक्ट्रॉनिक हॉबीस्ट की मदद करने की कोशिश करता है और 4 खंडों में अधिक जानकारी प्रदान करता है: प्रतिरोधक रंग कोड कैलकुलेटर- एसएमडी रिसिस्टर- रोकनेवाला सर्किट कैलकुलेटर- एलईडी रोकनेवाला कैलकुलेटर

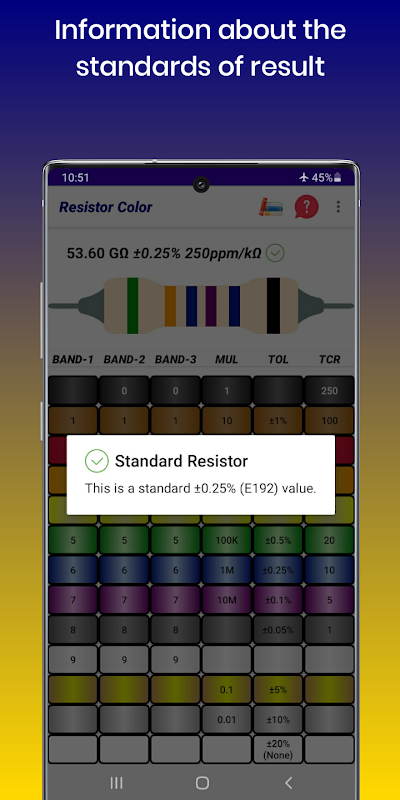

❇️Resistor कलर कोड कैलकुलेटर

Value पहला बैंड 4-बैंड रोकनेवाला, 5-बैंड रोकनेवाला और 6-बैंड रोकनेवाला में प्रतिरोध मूल्य के पहले अंक का प्रतिनिधित्व करता है।

Value दूसरा बैंड 4-बैंड रोकनेवाला, 5-बैंड रोकनेवाला और 6-बैंड रोकनेवाला में प्रतिरोध मूल्य के दूसरे अंक का प्रतिनिधित्व करता है।

The तीसरा बैंड 4-बैंड रेसिस्टर में रेजिस्टेंस वैल्यू के गुणन कारक और 5-बैंड रेसिस्टर, 6-बैंड रेसिस्टर में रेजिस्टेंस वैल्यू को दर्शाता है।

The चौथा बैंड 4-बैंड रोकनेवाला में प्रतिरोध मूल्य के प्रतिशत में सहिष्णुता और 5-बैंड रोकनेवाला, 6-बैंड रोकनेवाला में गुणन कारक का प्रतिनिधित्व करता है।

The पाँचवाँ बैंड 5-बैंड रोकनेवाला और 6-बैंड रोकनेवाला में प्रतिरोध मूल्य के प्रतिशत में सहिष्णुता का प्रतिनिधित्व करता है।

Of छठा बैंड 6-बैंड रोकनेवाला में प्रतिरोध मूल्य के तापमान गुणांक का प्रतिनिधित्व करता है।

❇️SMD रेसिस्टर

आवेदन एक रोकनेवाला और SMD पैकेज के प्रतिरोध की गणना करने के लिए एक आसान उपयोग एसएमडी कोड कैलकुलेटर है।

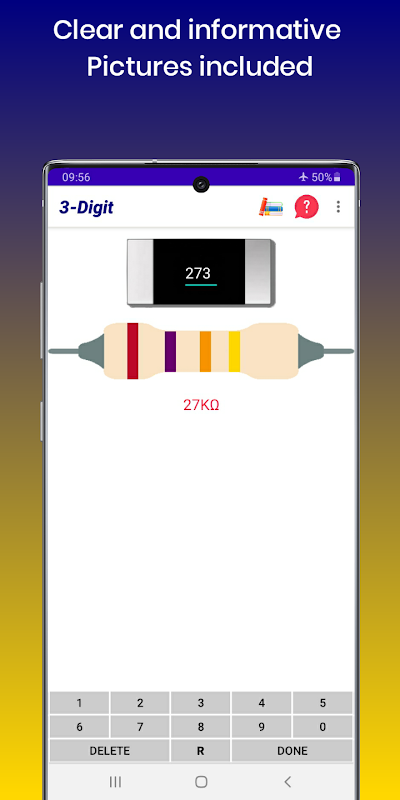

🔸The 3 अंकों का कोड

मानक-सहिष्णुता एसएमडी प्रतिरोधों को एक साधारण 3-अंकीय कोड के साथ चिह्नित किया जाता है। पहले दो नंबर महत्वपूर्ण अंकों को इंगित करेंगे, और तीसरा गुणक होगा, आपको दस की शक्ति बताएगा जिसमें दो महत्वपूर्ण अंकों को गुणा करना होगा। 10 ओम से कम के प्रतिरोध में गुणक नहीं होता है, दशमलव बिंदु की स्थिति को इंगित करने के लिए 'R' अक्षर का उपयोग किया जाता है।

🔸The 4 अंकों का कोड

4-अंकीय कोड का उपयोग सटीक सतह माउंट प्रतिरोधों को चिह्नित करने के लिए किया जाता है। पहले तीन नंबर हमें महत्वपूर्ण अंक बताएंगे, और चौथा गुणक होगा, जो दस की शक्ति को दर्शाता है, जिसमें तीन महत्वपूर्ण अंक गुणा होने चाहिए। दशमलव बिंदु की स्थिति को इंगित करते हुए, 100 R से कम ओम के प्रतिरोध को 'R' अक्षर की सहायता से चिह्नित किया जाता है।

🔸EIA-96

एक नया कोडिंग सिस्टम (ईआईए -96) 1% एसएमडी प्रतिरोधों पर दिखाई दिया है। इसमें तीन वर्ण कोड होते हैं: पहले 2 नंबर हमें रोकनेवाला मान के 3 महत्वपूर्ण अंक बताएंगे और तीसरा अंकन गुणक को इंगित करेगा।

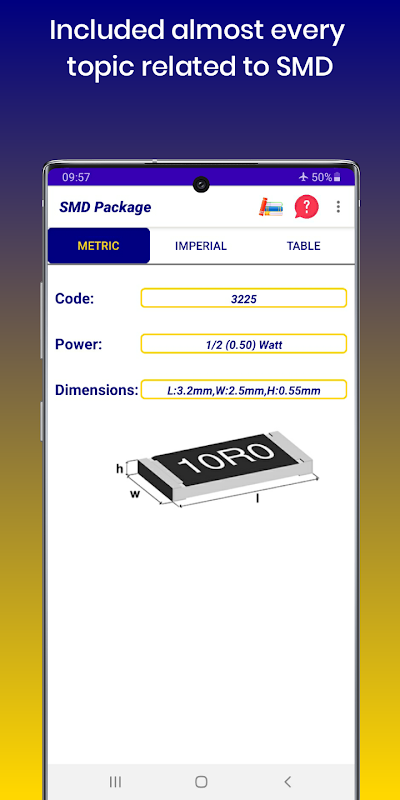

🔸SMD पैकेज

अपने एसएमडी रोकनेवाला की अनुमानित शक्ति रेटिंग का पता लगाने के लिए, इसकी लंबाई और चौड़ाई को मापें। इसी तरह की विशिष्ट बिजली रेटिंग के साथ कुछ सामान्य रूप से उपयोग किए जाने वाले पैकेज आयाम तालिका में प्रस्तुत किए गए हैं।

❇️Resistor सर्किट कैलकुलेटर

प्रतिरोधक इलेक्ट्रॉनिक घटक होते हैं जिनमें एक विशिष्ट, कभी न बदलने वाला विद्युत प्रतिरोध होता है। प्रतिरोधक का प्रतिरोध एक सर्किट के माध्यम से इलेक्ट्रॉनों के प्रवाह को सीमित करता है। प्रतिरोधों को इलेक्ट्रॉनिक्स में हर समय एक साथ रखा जाता है, आमतौर पर या तो एक श्रृंखला या समानांतर में, डेल्टा, स्टार और पी और टी कनेक्शन में भी।

❇️LED रोकनेवाला कैलकुलेटर

एक विद्युत प्रवाह से गुजरने पर एक एलईडी (लाइट एमिटिंग डायोड) प्रकाश का उत्सर्जन करता है। एक एलईडी को पावर करने के लिए सबसे सरल सर्किट एक वोल्टेज स्रोत है जिसमें एक रोकनेवाला और श्रृंखला में एक एलईडी है। ऐसे अवरोधक को अक्सर गिट्टी रोकनेवाला कहा जाता है। गिट्टी रोकनेवाला का उपयोग एलईडी के माध्यम से वर्तमान को सीमित करने और यह जलने से रोकने के लिए किया जाता है। यदि वोल्टेज स्रोत एलईडी के वोल्टेज ड्रॉप के बराबर है, तो किसी भी अवरोधक की आवश्यकता नहीं है। गिट्टी रोकनेवाला का प्रतिरोध ओम के नियम के साथ गणना करना आसान है। रेसिस्टर कैलकुलेटर, आपके लिए गिट्टी के प्रतिरोध की गणना करता है और आपको LED .s के बारे में अधिक जानकारी देने में मदद करता है।

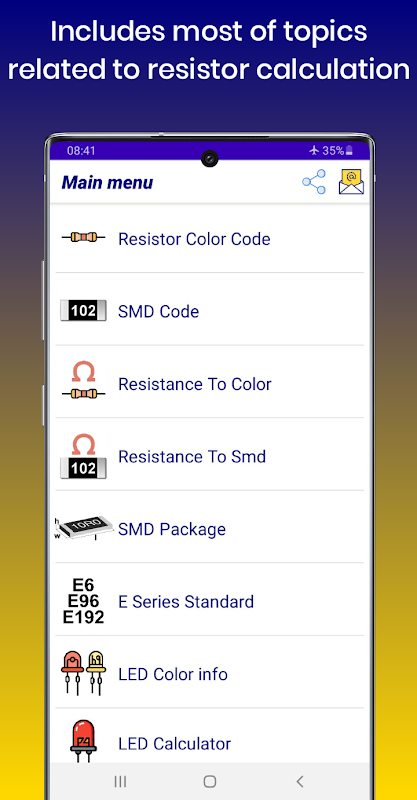

इस एप्लिकेशन में शामिल हैं:

💠 4 बैंड रोकनेवाला रंग कोड कैलकुलेटर

💠 5 बैंड रोकनेवाला रंग कोड कैलकुलेटर

💠 6 बैंड रोकनेवाला रंग कोड कैलकुलेटर

Code SMD कोड

। SMD का प्रतिरोध

Package SMD पैकेज

💠 ई सीरीज़ स्टैंडर्ड

💠 एलईडी प्रतिरोधक खोजक

💠 सीरीज आर सिंगल एलईडी कैलकुलेटर

💠 श्रृंखला अवरोध कैलकुलेटर

Allel समानांतर रोकनेवाला कैलकुलेटर

💠 स्टार टू डेल्टा कनवर्टर

💠 डेल्टा से स्टार कनवर्टर

Or अवरोधक या अनुप्रयोग के बारे में किसी भी पूछताछ के लिए आप हमसे संपर्क कर सकते हैं: [email protected]
