Resistor Color Code Calculator

Калькулятор резисторов пытается помочь инженерам-электронщикам, студентам и любителям электроники ускорять расчеты и предоставлять дополнительную информацию в 4 сегментах: калькулятор цветового кода резистора - резистор SMD - калькуляторы цепи резистора - светодиодный калькулятор резистора

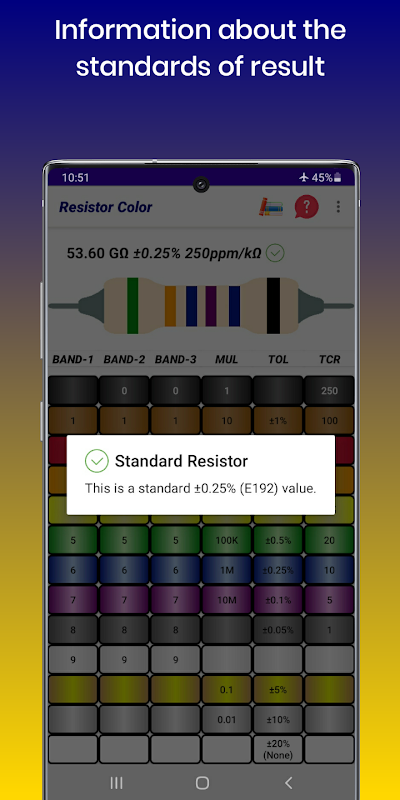

❇️Калькулятор цветового кода резистора

🔸 Первая полоса представляет собой первую цифру значения сопротивления в 4-полосном резисторе, 5-полосном резисторе и 6-полосном резисторе.

🔸 Вторая полоса представляет собой вторую цифру значения сопротивления в 4-полосном резисторе, 5-полосном резисторе и 6-полосном резисторе.

🔸 Третья полоса представляет собой коэффициент умножения значения сопротивления в 4-полосном резисторе и значения сопротивления в 5-полосном резисторе, 6-полосном резисторе.

🔸 Четвертая полоса представляет собой допуск в процентах от значения сопротивления 4-полосного резистора и коэффициента умножения 5-полосного резистора, 6-полосного резистора.

🔸 Пятая полоса представляет собой допуск в процентах от значения сопротивления в 5-полосном резисторе и 6-полосном резисторе.

🔸 Шестая полоса представляет собой температурный коэффициент значения сопротивления в 6-полосном резисторе.

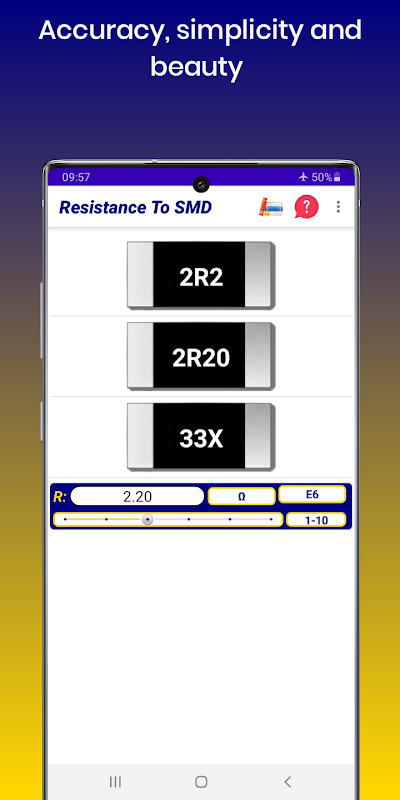

❇️SMD резистор

Приложение представляет собой простой в использовании калькулятор SMD-кода для расчета сопротивления резистора и SMD-пакета.

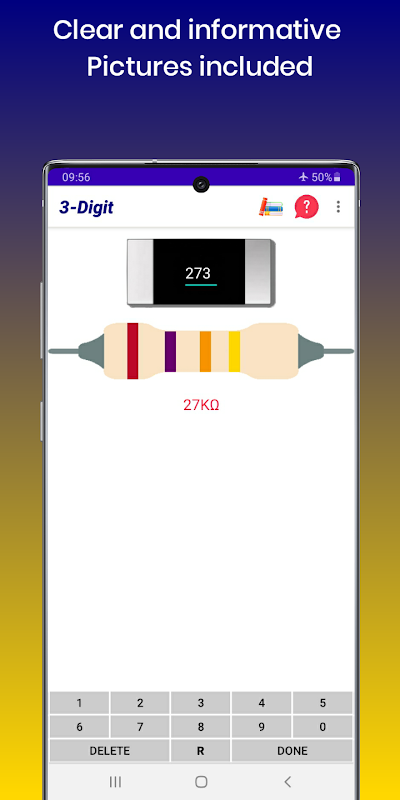

🔸 Трехзначный код

Резисторы SMD со стандартным допуском маркируются простым трехзначным кодом. Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, до которой должны быть умножены две значащие цифры. Сопротивления менее 10 Ом не имеют множителя, вместо него используется буква «R» для обозначения положения десятичной точки.

🔸 4-значный код

4-значный код используется для маркировки прецизионных резисторов для поверхностного монтажа. первые три числа сообщают нам значащие цифры, а четвертое будет множителем, показывающим степень десяти, до которой должны быть умножены три значащих цифры. Сопротивления менее 100 Ом обозначаются буквой «R», обозначающей положение десятичной точки.

🔸EIA-96

На 1% резисторах SMD появилась новая система кодирования (EIA-96). Он состоит из трехзначного кода: первые 2 цифры сообщают нам 3 значащих цифры номинала резистора, а третья отметка указывает множитель.

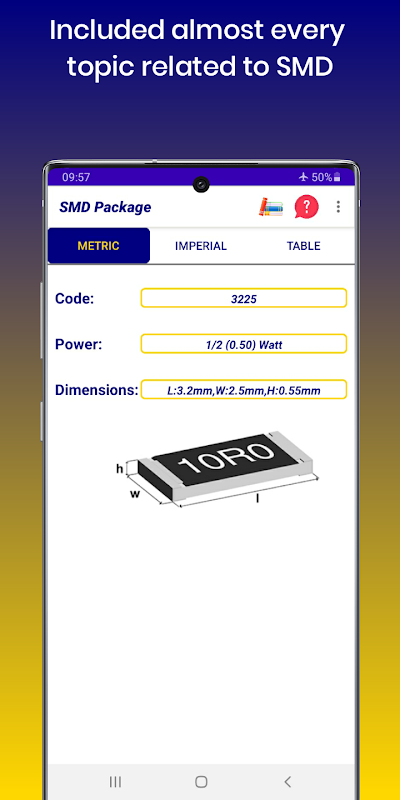

🔸SMD пакет

Чтобы узнать приблизительную номинальную мощность вашего резистора SMD, измерьте его длину и ширину. В таблице представлены несколько часто используемых размеров корпуса с соответствующими типичными значениями мощности.

❇️Калькуляторы резисторных цепей

Резисторы - это электронные компоненты, которые имеют постоянное постоянное электрическое сопротивление. Сопротивление резистора ограничивает поток электронов через цепь. В электронике резисторы все время соединяются вместе, обычно последовательно или параллельно, а также по схеме треугольник, звезда, пи и Т.

❇️Калькулятор светодиодного резистора

Светодиод (Light Emitting Diode) излучает свет, когда через него проходит электрический ток. Самая простая схема для питания светодиода - это источник напряжения с последовательно соединенными резистором и светодиодом. Такой резистор часто называют балластным резистором. Балластный резистор используется для ограничения тока через светодиод и предотвращения его возгорания. Если источник напряжения равен падению напряжения светодиода, резистор не требуется. Сопротивление балластного резистора легко рассчитать по закону Ома. Калькулятор резисторов рассчитает для вас сопротивление балласта и поможет вам получить больше информации о светодиодах.

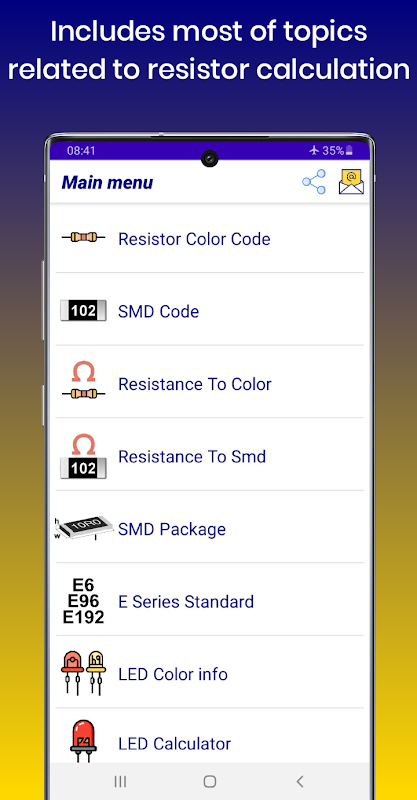

Это приложение включает:

💠 Калькулятор цветового кода 4-х полосного резистора

💠 Калькулятор цветового кода 5-ти полосного резистора

💠 Калькулятор цветового кода 6-ти полосного резистора

💠 SMD код

💠 Устойчивость к SMD

💠 SMD пакет

💠 Стандарт серии E

💠 Светодиодный поиск резистора

💠 Калькулятор для одного светодиода серии R

💠 Калькулятор последовательного резистора

💠 Калькулятор параллельных резисторов

💠 Конвертер звезды в дельта

💠 Конвертер дельта в звезду

🔔 По любым вопросам, касающимся резистора или применения, вы можете связаться с нами по адресу: [email protected]
