ST BlueDFU

अनुसूचित जनजाति BlueDFU आवेदन ब्लूटूथ कम ऊर्जा (BLE) कनेक्टिविटी या किसी अन्य प्रणाली अनुसूचित जनजाति ओटीए ब्लूटूथ कम ऊर्जा प्रोटोकॉल का समर्थन करता है कि के माध्यम से STEVAL-WESU1 के ओवर हवा (ओटीए) युक्ति फर्मवेयर अद्यतन (DFU) का प्रबंधन करता है।

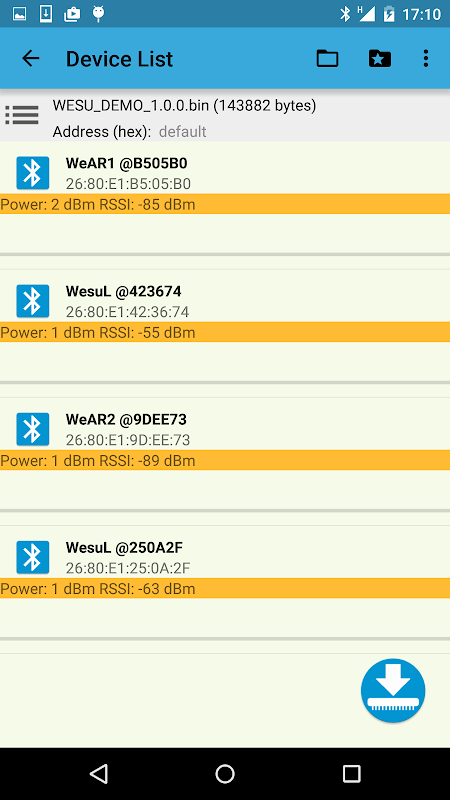

उपलब्ध ब्लूटूथ ले लिए ST BlueDFU app खोजें आसपास के क्षेत्र में नोड्स और प्रत्येक की खोज नोड के लिए कुछ जानकारी BLE नाम, पता और सिग्नल की शक्ति (TX शक्ति और RSSI) सहित वापस आती है। एक नोड पर क्लिक करने नोड के लिए कनेक्ट और अनुसूचित जनजाति BlueNRG ओटीए प्रोटोकॉल का समर्थन विशेषताओं के लिए खोज करने के लिए एक प्रयास मजबूर करता है।

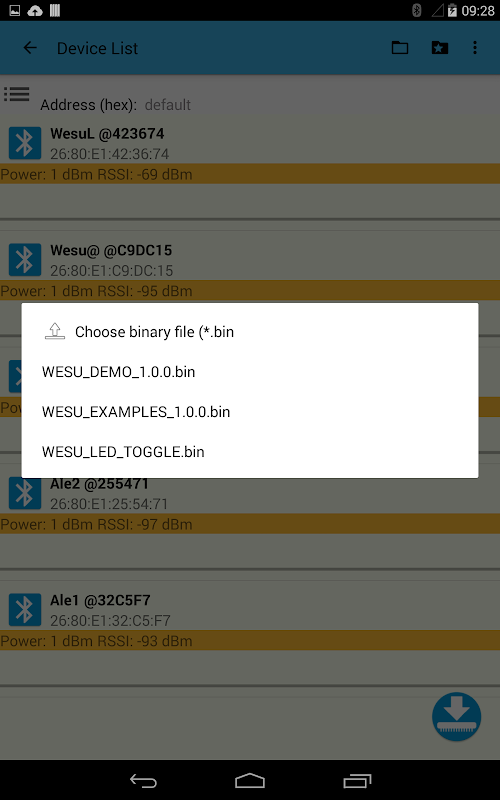

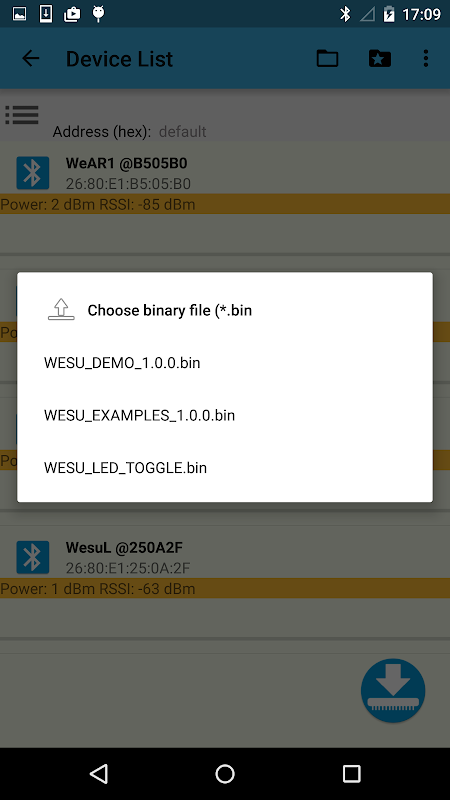

एप्लिकेशन अनुमति देता है यह आसान अनुप्रयोग में या एक भौतिक डिवाइस फ़ोल्डर पथ से एम्बेडेड फाइलों से उन्नत करने के लिए, बाइनरी फ़ाइल लोड करने के लिए बनाता है। उपयोगकर्ता भी लक्ष्य डिवाइस स्मृति के शुरू होने से पता सेट कर सकते हैं।

WeSU नोड के लिए, यह दो मायनों में ओटीए में इसे लगाने के लिए संभव है:

• किसी भी यूएसबी कनेक्शन और प्रेस के बिना नोड प्रारंभ करें और उपयोगकर्ता बटन पकड़ जब तक एलईडी हर 2 सेकंड झपकाए

• कनेक्ट अनुसूचित जनजाति WeSU अनुप्रयोग के साथ नोड के लिए कनेक्ट और रजिस्टर सेटिंग्स में वांछित DFU मोड को विन्यस्त

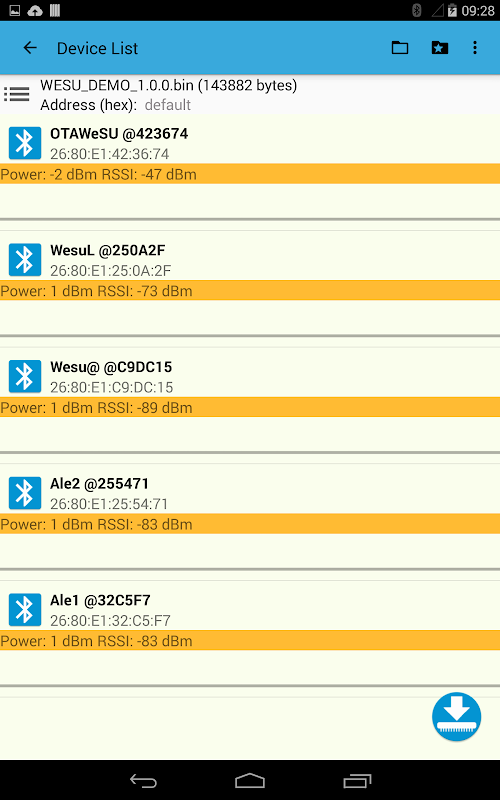

जब नोड DFU ओटीए मोड में है, यह नाम OTAWeSU द्वारा मान्यता प्राप्त है। नोड सही ढंग से जुड़ा हुआ है और ओटीए प्रोटोकॉल उपलब्ध है, तो इस पर बोर्ड सफेद एलईडी और अधिक तेजी से संकेत है कि एप्लिकेशन का चयन किया फर्मवेयर बाइनरी फ़ाइल के साथ नोड उन्नयन के लिए तैयार है झपकाए।

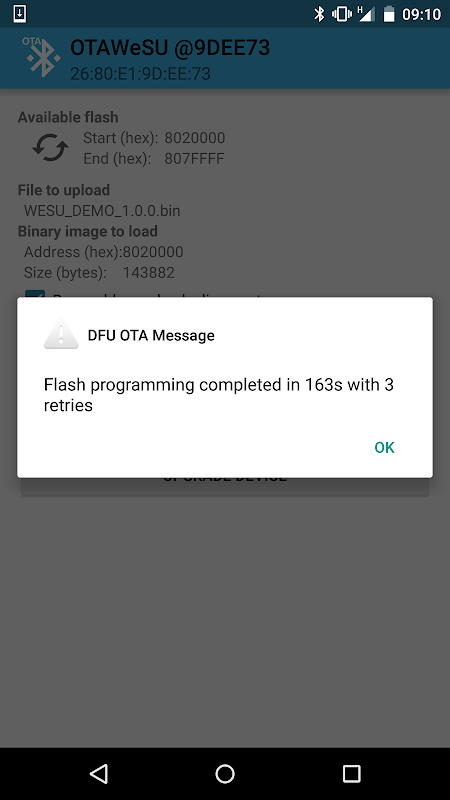

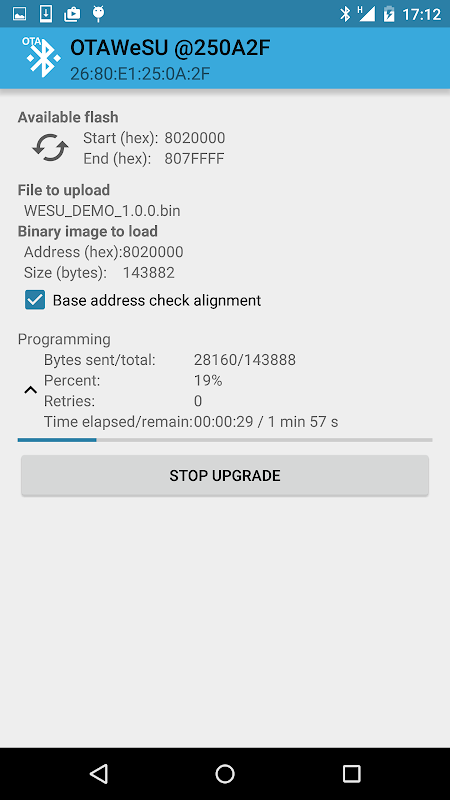

नोड चयन करने के बाद, उन्नयन बटन दबाएँ और एक नया दृश्य आगे नोड जानकारी (पता शुरू, फ्लैश उपलब्ध है, संरेखण की जांच) से पता चलता है; डाउनलोड आइकन दबाकर फर्मवेयर नोड उन्नयन शुरू करते हैं। एक उन्नयन स्थिति पट्टी उपयोगकर्ता नवीनीकरण स्थिति के रूप में सूचित रहता है।

अनुसूचित जनजाति BlueDFU एक साथ कई नोड्स को अपग्रेड करने में सक्षम है; इस मामले में, अतिरिक्त उन्नयन प्रगति के बारे में जानकारी एक ही सूची दृश्य में दिखाया गया है। ध्यान दें कि प्रत्येक नोड एक साथ नवीनीकरण के दौरान एक ही चयन किया बाइनरी फर्मवेयर के साथ उन्नत है, तो एक ही डिवाइस प्रकार (हार्डवेयर विन्यास) का चयन करें और सही फर्मवेयर चयन करने के लिए सुनिश्चित हो; (असंगत हार्डवेयर या विन्यास के साथ) अनुचित फर्मवेयर नोड तोड़ सकता है।

उन्नयन के बाद, अक्षम और उसके बाद नोड विशेषताओं और ble कनेक्शन ताज़ा करने के लिए अपने एंड्रॉयड स्मार्टफोन पर ब्लूटूथ सेवा को फिर से सक्षम।
