野外調査地図

●Caratteristiche principali

Registra registri e punti di traccia come un GPS portatile.

Acquisizione dei valori di quota per tracciare log e dati di punti.

Visualizzazione di mappe, fotografie aeree, carte topografiche, ortoimmagini di fotografie aeree, ecc.

Visualizzazione di riquadri di mappe inclusi dati GIS, WMS e originali.

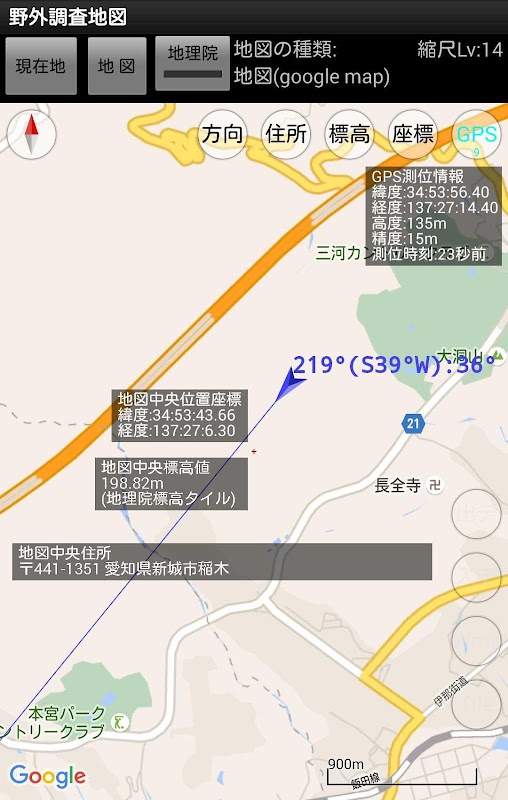

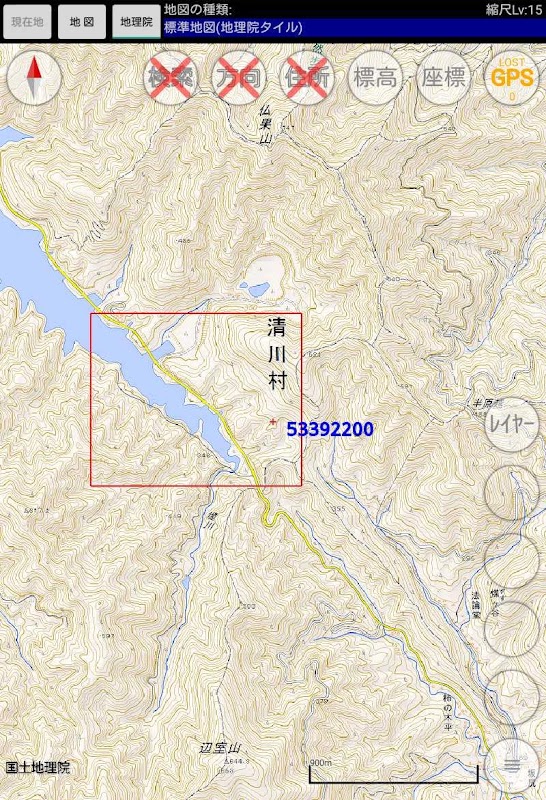

Visualizza il valore di elevazione al centro dello schermo, l'intervallo della mesh terziaria e il codice della mesh.

Visualizza gli angoli di azimut e di elevazione/depressione, con la parte superiore dello schermo rivolta come un clinometro.

Una funzione di schizzo che ti permette di scrivere a mano sulla mappa.

● Informazioni sulle autorizzazioni utilizzate dall'app

Questa app utilizza le seguenti autorizzazioni.

・android.permission.FOREGROUND_SERVICE_LOCATION

・android.permission.READ_MEDIA_IMAGES

android.permission.FOREGROUND_SERVICE_LOCATION viene utilizzato per la registrazione delle tracce.

La registrazione della traccia inizia solo su istruzione dell'utente. Questa autorizzazione è necessaria per ottenere informazioni sulla posizione e continuare a registrare i registri di traccia anche quando l'app è chiusa. Se l'uso di questa autorizzazione non è consentito, la registrazione del registro di traccia sarà possibile solo mentre l'app è in esecuzione.

android.permission.READ_MEDIA_IMAGES viene utilizzato per visualizzare le foto scattate dall'utente con un'app fotocamera, ecc. sulla schermata della mappa di questa app. Se non sei autorizzato a utilizzare questa autorizzazione, non sarai in grado di visualizzare le foto sulla schermata della mappa.

●Note

Questa app è stata sviluppata da un individuo. Non è fornito dall'Autorità per le informazioni geospaziali del Giappone.

Quando si utilizzano i riquadri della Geospatial Information Authority of Japan, fare riferimento alla sezione "Informazioni sull'uso dei riquadri della Geospatial Information Authority of Japan" sul sito Web della Geospatial Information Authority of Japan e utilizzarli in conformità con i termini di utilizzo dei contenuti della Geospatial Information Authority of Japan.

●Come usare

Una volta installata, sulla scheda SD verrà creata una cartella chiamata FieldStudyMap (a seconda del modello).

Al suo interno verranno create le seguenti cartelle.

output: il registro della traccia e i dati dei punti verranno salvati.

salva: quando "salvi" i dati di output (registro traccia, punti) nel menu in-app, i dati verranno spostati qui.

Export: quando si "esporta" i dati di output, qui vengono creati file GIS, file GPS, ecc.

input: inserisci il file GIS, il file GPS, ecc. che desideri visualizzare qui.

cj: la cache dei riquadri del Geographical Survey Institute viene salvata.

wms: memorizza i file di configurazione e la cache WMS.

riquadri: memorizza i file di configurazione e le cache dei riquadri della mappa. Inserisci qui il riquadro della mappa originale che desideri visualizzare.

schizzo: i dati dello schizzo vengono salvati.

segnalibro: i segnalibri vengono salvati.

1. Visualizzazione delle tessere del Geographical Survey Institute

Seleziona "Precauzioni per l'utilizzo dei riquadri dell'Autorità per le informazioni geospaziali del Giappone" sotto "Altri" nel "Menu" e, dopo aver confermato i contenuti, premi il pulsante "Accetto". Il pulsante dell'Autorità per le informazioni geospaziali del Giappone verrà abilitato e quando premerlo, verrà visualizzato.

Mentre vengono visualizzati i riquadri del Geographical Survey Institute, lo sfondo del luogo in cui è visualizzato il nome del tipo di mappa a destra del pulsante Geographical Survey Institute diventa blu.

Premendo quest'area blu, è possibile modificare il tipo di riquadro del Geographical Survey Institute visualizzato.

2. Registro della traccia, punti record

La registrazione del registro traccia può essere avviata e interrotta dal menu traccia.

Non è necessario che l'app sia in esecuzione durante la registrazione dei registri di traccia.

La registrazione del registro di traccia continua anche se avvii un'altra app.

Per registrare punti, seleziona Punti dal menu.

Poiché i valori di altitudine ottenuti dal GPS presentano grandi errori, esiste una funzione per ottenere valori di altitudine dall'Autorità per le informazioni geospaziali del Giappone.

Per ottenere i valori di elevazione del Geographical Survey Institute vengono utilizzati i riquadri di elevazione come impostazione predefinita.

È anche possibile utilizzare l'API Elevation del Geographical Survey Institute, che ha una precisione maggiore (a seconda della regione), ma di solito non è consigliata poiché richiede una notevole quantità di tempo poiché è pesantemente ponderata per evitare il carico sul server.

3. esportare

I dati di output di cui sopra possono essere esportati in file shapefile, trk, wpt.

Se sono stati ottenuti i valori di elevazione del Geographical Survey Institute, anch'essi verranno esportati.

4. Visualizzazione di dati GIS ecc.

Per i file GIS e GPS che desideri visualizzare, crea una cartella con un nome appropriato nella cartella di input e inseriscili lì.

Il nome della cartella verrà visualizzato nei dati di input del menu, quindi seleziona la cartella che desideri visualizzare.

Se inserisci il file direttamente nella cartella di input, verrà caricato automaticamente all'avvio.

I file di dati che possono essere letti sono punti del sistema geodetico mondiale, polilinee, poligoni e multipunti.

I file trk e wpt sono nel formato di notazione decimale di latitudine e longitudine del sistema geodetico mondiale.

Puoi inserire più file in una cartella.

Quando si carica uno shapefile per la prima volta, viene visualizzata una finestra di dialogo per selezionare gli attributi da utilizzare per l'etichetta.

Gli oggetti sono colorati in base all'attributo selezionato.

Una volta selezionato un attributo, puoi modificarlo con un altro attributo utilizzando le impostazioni dello stile di visualizzazione.

I colori utilizzati per la codificazione dei colori sono determinati in modo casuale.

Cambia il colore modificando il file delle specifiche dello schema colori.

5. Utilizzo del WMS

Per utilizzare WMS è necessario inserire il file di configurazione nella cartella wms.

C'è una funzione per creare e modificare i file di configurazione nel menu Altri strumenti.

Quando inserisci un file di configurazione, il nome del file di configurazione verrà visualizzato in Altro WMS nel menu, quindi seleziona il WMS che desideri visualizzare.

Il pulsante WMS viene visualizzato mentre è visualizzato WMS.

Quando si preme il pulsante, la visualizzazione del WMS passa da semitrasparente a non visualizzata.

Anche se le nascondi, le informazioni WMS continueranno a essere recuperate. Se non è più necessario visualizzare WMS, annullare la visualizzazione dal menu.

6. Utilizzo delle tessere della mappa

Per utilizzare le tessere della mappa, è necessario inserire il file di configurazione nella cartella delle tessere.

C'è una funzione per creare e modificare i file di configurazione nel menu Altri strumenti.

Quando inserisci il file delle impostazioni, il nome del file delle impostazioni verrà visualizzato sul riquadro della mappa nel menu, quindi seleziona il riquadro della mappa che desideri visualizzare.

L'offset del livello di zoom è solitamente 0. Se viene specificato un valore diverso da 0, verranno visualizzati i riquadri con un livello di zoom pari al livello di zoom di googlemap più un offset. Per i modelli con display ad alta definizione, l'impostazione 1 potrebbe visualizzare immagini migliori, ma il numero di riquadri da visualizzare aumenta, consumando più memoria e energia della batteria.

Si prega di seguire i termini di utilizzo del fornitore di dati quando lo si utilizza.

Inoltre, non utilizzarlo per i riquadri della mappa i cui termini di utilizzo vietano l'accesso diretto.

7. Visualizzazione delle tessere della mappa originale

Se desideri caricare i riquadri della mappa originali, crea una cartella con un nome appropriato nella cartella dei riquadri e inserisci lì i riquadri della mappa.

8. Funzione di schizzo

Quando crei e apri un nuovo schizzo, verrà visualizzato un pannello in alto a sinistra della mappa. Puoi scrivere sulla mappa premendo il disegno per renderlo rosso. Se abiliti i commenti, puoi inserire commenti per ogni post. Gli schizzi salvati possono essere esportati in file GIS, ecc.
