野外調査地図

●Główne cechy

Rejestruje ślady i punkty niczym przenośny GPS.

Pozyskiwanie wartości wysokości w celu śledzenia dzienników i danych punktowych.

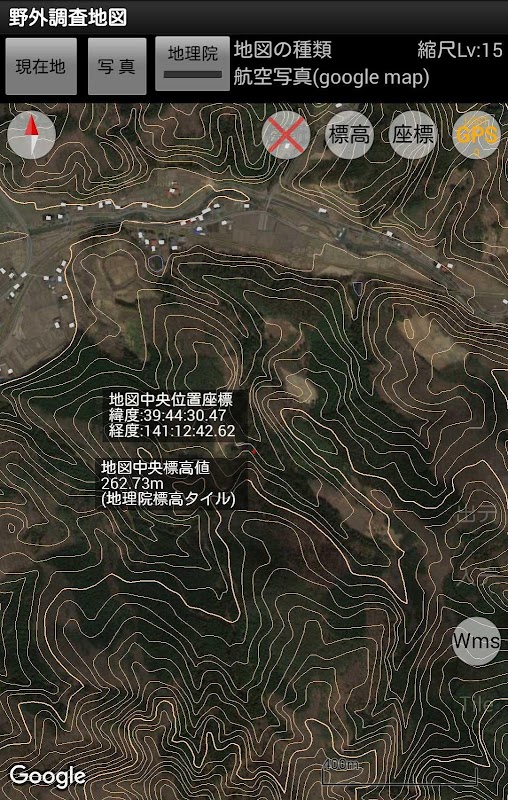

Wyświetlanie map, zdjęć lotniczych, map topograficznych, ortoobrazów ze zdjęć lotniczych itp.

Wyświetlanie fragmentów mapy zawierających dane GIS, WMS i oryginały.

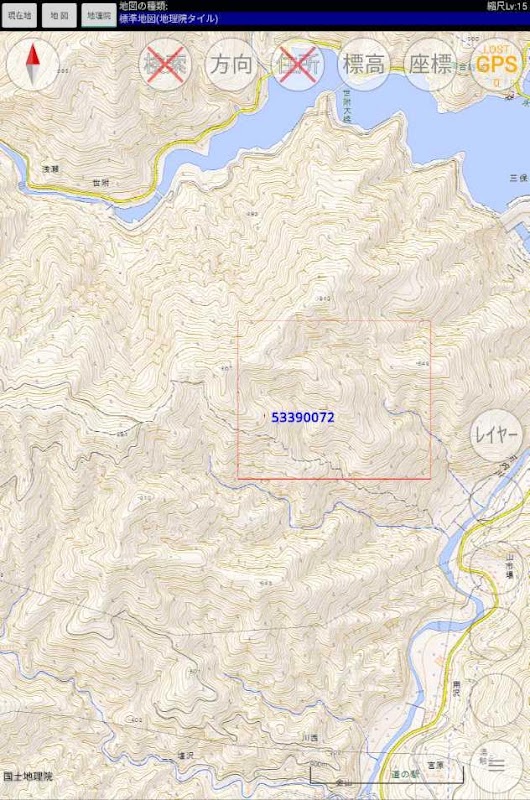

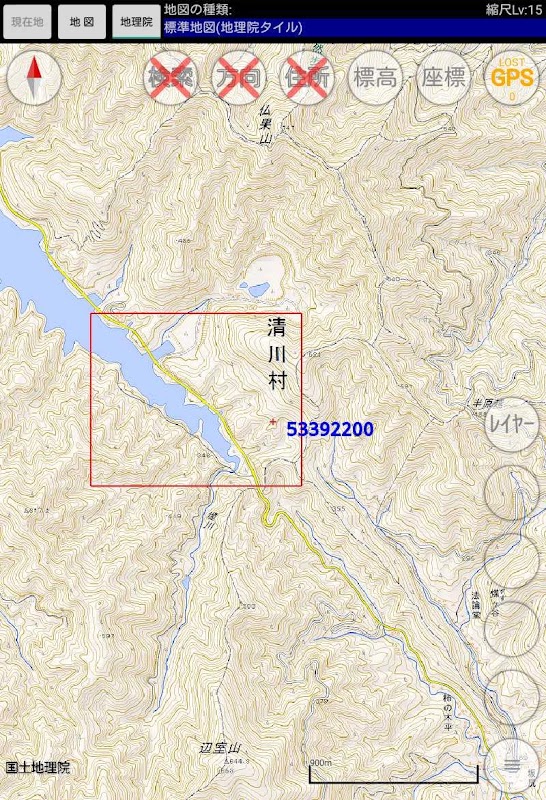

Wyświetla wartość wysokości na środku ekranu, zakres siatki trzeciorzędowej i kod siatki.

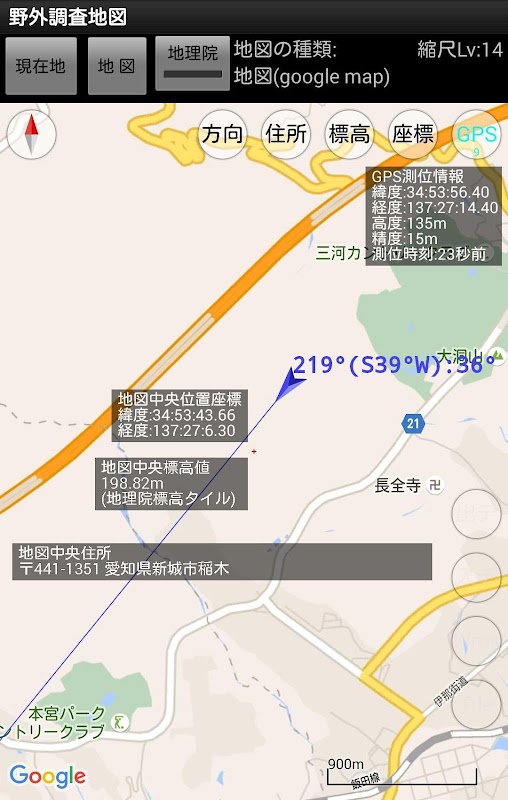

Wyświetla azymut oraz kąty elewacji/depresji, górna część ekranu skierowana jest jak klinometr.

Funkcja szkicowania, która pozwala na ręczne pisanie na mapie.

● Informacje o uprawnieniach używanych przez aplikację

Ta aplikacja korzysta z następujących uprawnień.

・android.permission.FOREGROUND_SERVICE_LOCATION

・android.permission.READ_MEDIA_IMAGES

Android.permission.FOREGROUND_SERVICE_LOCATION służy do rejestrowania śladów.

Rejestrowanie śladów rozpoczyna się wyłącznie na polecenie użytkownika. To pozwolenie jest wymagane, aby uzyskać informacje o lokalizacji i kontynuować rejestrowanie śladów, nawet gdy aplikacja jest zamknięta. Jeśli korzystanie z tego uprawnienia nie jest dozwolone, rejestrowanie ścieżki będzie możliwe tylko wtedy, gdy aplikacja będzie uruchomiona.

Android.permission.READ_MEDIA_IMAGES służy do wyświetlania zdjęć zrobionych przez użytkownika za pomocą aplikacji aparatu itp. na ekranie mapy tej aplikacji. Jeśli nie masz pozwolenia na korzystanie z tego uprawnienia, nie będziesz mógł wyświetlać zdjęć na ekranie mapy.

●Notatki

Ta aplikacja jest tworzona przez osobę fizyczną. Nie zapewnia go Japoński Urząd Informacji Geoprzestrzennej.

W przypadku korzystania z kafelków Japońskiego Urzędu Informacji Geoprzestrzennej należy zapoznać się z sekcją „Informacje o korzystaniu z kafelków Japońskiego Urzędu Informacji Geoprzestrzennej” w witrynie internetowej Japońskiego Urzędu Informacji Geoprzestrzennej i korzystać z nich zgodnie z warunkami korzystania z treści japońskiego Urzędu Informacji Geoprzestrzennej.

●Jak używać

Po zainstalowaniu na karcie SD zostanie utworzony folder o nazwie FieldStudyMap (w zależności od modelu).

Zostaną w nim utworzone następujące foldery.

wyjście: Zapis śladu i dane punktów zostaną zapisane.

zapisz: Kiedy „zapiszesz” dane wyjściowe (historię trasy, punkty) w menu aplikacji, dane zostaną przeniesione tutaj.

eksport: Podczas „eksportowania” danych wyjściowych tworzone są tutaj pliki GIS, pliki GPS itp.

input: Wprowadź plik GIS, plik GPS itp., który chcesz tutaj wyświetlić.

cj: Pamięć podręczna płytek Instytutu Geodezji została zapisana.

wms: przechowuje pliki konfiguracyjne WMS i pamięć podręczną.

kafelki: przechowuje pliki konfiguracyjne kafelków mapy i pamięci podręczne. Wstaw oryginalny kafelek mapy, który chcesz tutaj wyświetlić.

szkic: Dane szkicu zostaną zapisane.

zakładka: Zakładki są zapisywane.

1. Ekspozycja kafelkowa Instytutu Geodezji

Wybierz opcję „Środki ostrożności przy korzystaniu z kafelków Japońskiego Urzędu Informacji Geoprzestrzennej” w sekcji „Inne” w „Menu” i po zatwierdzeniu treści naciśnij przycisk „Zgadzam się”. Przycisk Japońskiego Urzędu Informacji Geoprzestrzennej zostanie włączony, a po jego kliknięciu naciśnij, wyświetli się.

Podczas wyświetlania kafelków Instytutu Geodezji, tło miejsca, w którym wyświetlana jest nazwa typu mapy, po prawej stronie przycisku Instytutu Geodezji Geograficznej, zmienia kolor na niebieski.

Naciskając ten niebieski obszar, możesz zmienić typ wyświetlanego kafelka Instytutu Geodezji.

2. Śledź dziennik, zapisuj punkty

Rejestrowanie śladu można rozpocząć i zatrzymać z poziomu menu śladu.

Podczas rejestrowania śladów trasy nie ma potrzeby uruchamiania aplikacji.

Rejestrowanie dziennika śladów będzie kontynuowane nawet po uruchomieniu innej aplikacji.

Aby rejestrować punkty, wybierz z menu opcję Punkty.

Ponieważ wartości wysokości uzyskane przez GPS mają duże błędy, dostępna jest funkcja uzyskiwania wartości wysokości od Japońskiego Urzędu Informacji Geoprzestrzennej.

Pobieranie wartości wysokości w Instytucie Geograficznym domyślnie wykorzystuje płytki wysokościowe.

Możliwe jest również użycie API Elevation Instytutu Geograficznych, które ma większą dokładność (w zależności od regionu), ale zazwyczaj nie jest to zalecane, ponieważ zajmuje dużo czasu, ponieważ jest mocno obciążone, aby uniknąć obciążenia serwera.

3. eksport

Powyższe dane wyjściowe można wyeksportować do pliku kształtu, trk, wpt.

Jeżeli uzyskano wartości wysokości względnej Instytutu Geodezji, zostaną one również wyeksportowane.

4. Wyświetlanie danych GIS itp.

Dla plików GIS i plików GPS, które chcesz wyświetlić, utwórz folder o odpowiedniej nazwie w folderze wejściowym i tam je umieść.

Nazwa folderu zostanie wyświetlona w danych wejściowych menu, wybierz więc folder, który chcesz wyświetlić.

Jeśli umieścisz plik bezpośrednio w folderze wejściowym, zostanie on automatycznie załadowany przy uruchomieniu.

Pliki danych, które można odczytać, to punkty, polilinie, wielokąty i wielopunkty światowego układu geodezyjnego.

Pliki trk i wpt są zapisane w formacie dziesiętnym szerokości i długości geograficznej światowego systemu geodezyjnego.

Możesz umieścić wiele plików w jednym folderze.

Podczas pierwszego ładowania pliku kształtu wyświetlane jest okno dialogowe umożliwiające wybranie atrybutów, które mają zostać użyte w etykiecie.

Obiekty są kolorowane według wybranego atrybutu.

Po wybraniu atrybutu można go zmienić na inny, korzystając z ustawień stylu wyświetlania.

Kolory użyte do kodowania kolorami ustalane są losowo.

Zmień kolor, edytując plik specyfikacji schematu kolorów.

5. Korzystanie z WMS-a

Aby korzystać z WMS, należy umieścić plik konfiguracyjny w folderze wms.

W menu Other Toolbox dostępna jest funkcja tworzenia i edycji plików konfiguracyjnych.

Po wprowadzeniu pliku konfiguracyjnego nazwa pliku konfiguracyjnego zostanie wyświetlona w obszarze Inne WMS w menu, dlatego wybierz WMS, który chcesz wyświetlić.

Podczas wyświetlania WMS wyświetlany jest przycisk WMS.

Po naciśnięciu przycisku wyświetlacz WMS zmienia się z półprzezroczystego na niewyświetlający.

Nawet jeśli je ukryjesz, informacje WMS będą nadal pobierane. Jeśli nie potrzebujesz już wyświetlać WMS, anuluj wyświetlanie z menu.

6. Korzystanie z kafelków mapy

Aby użyć kafelków mapy, musisz umieścić plik konfiguracyjny w folderze kafelków.

W menu Other Toolbox dostępna jest funkcja tworzenia i edycji plików konfiguracyjnych.

Po wstawieniu pliku ustawień nazwa pliku ustawień zostanie wyświetlona na kafelku mapy w menu, dlatego wybierz kafelek mapy, który chcesz wyświetlić.

Przesunięcie poziomu powiększenia wynosi zwykle 0. Jeśli zostanie określona wartość inna niż 0, zostaną wyświetlone kafelki o poziomie powiększenia, który jest poziomem powiększenia Googlemap plus przesunięcie. W przypadku modeli z wyświetlaczami o wysokiej rozdzielczości ustawienie 1 może wyświetlać lepsze obrazy, ale liczba wyświetlanych kafelków wzrasta, co powoduje większe zużycie pamięci i energii akumulatora.

Podczas korzystania z niego należy przestrzegać warunków użytkowania dostawcy danych.

Nie używaj go także do kafelków mapy, do których warunki użytkowania zabraniają bezpośredniego dostępu.

7. Wyświetlanie oryginalnych kafelków mapy

Jeśli chcesz załadować oryginalne kafelki mapy, utwórz folder o odpowiedniej nazwie w folderze kafelków i umieść tam kafelki mapy.

8. Funkcja szkicu

Po utworzeniu i otwarciu nowego szkicu w lewym górnym rogu mapy zostanie wyświetlony panel. Możesz pisać na mapie, naciskając szkic, aby stał się czerwony. Jeśli włączysz komentarze, możesz dodawać komentarze do każdego wpisu. Zapisane szkice można eksportować do plików GIS itp.
