Arduino WiFi WebServer Router

Programma per il controllo del carico via Wi-Fi con i dispositivi Android.

Come funziona:

Connettiti con "i dispositivi Android" over Wi-Fi al router.

Router tramite cavo Ethernet è collegato all'ingresso Ethernet, ad esempio "ENC28J60 modulo".

"ENC28J60 Module" è collegato al Arduino.

Con "i dispositivi Android" over Wi-Fi Url inviare comandi al Arduino, abilitare / disabilitare i corrispondenti Pins sulla Arduino.

Con Arduino Pins può essere collegato relè e controllare il carico di 220 volt.

Arduino Pins, può essere controllato dalla rete locale, e da qualsiasi parte del mondo, vengono inoltrati al router.

L'interfaccia del programma:

1. squadra Url.

Nella gestione di 9 pulsanti, ogni pulsante ha 2 modalità on / off, è possibile inviare 18 "team Url."

Default "del team", scritto sotto il mio schizzo per Arduino.

E 'possibile sovrascrivere il 16 "team URL" in proprio.

9 pulsante attiva / disattiva tutti Arduino Pins.

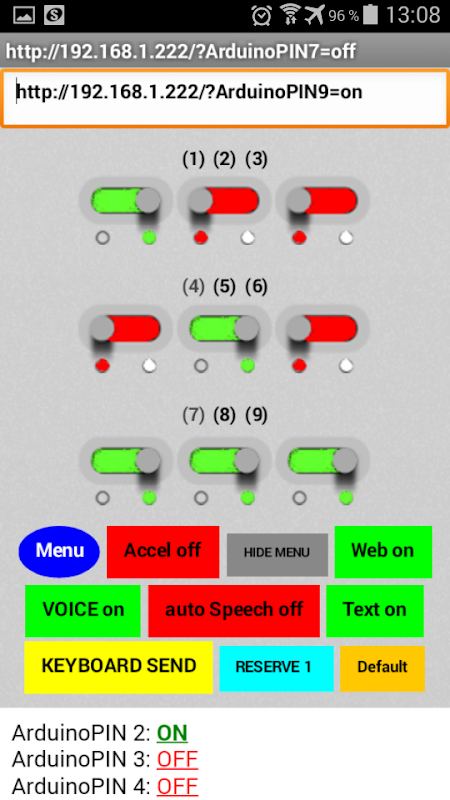

Per entrare nel modo di duplicazione "squadre URL", tenere premuto il tasto per 2 secondi "Set", quindi premere 2 volte il tasto "Menu", immettere nella casella di testo il suo esempio "command URL" "http://192.168.1.222/?ArduinoPIN7= su ", e fare clic su uno dei pulsanti 16 (da 1 a 16)

tutto "team Url" sono memorizzati nella memoria non volatile del dispositivo Android.

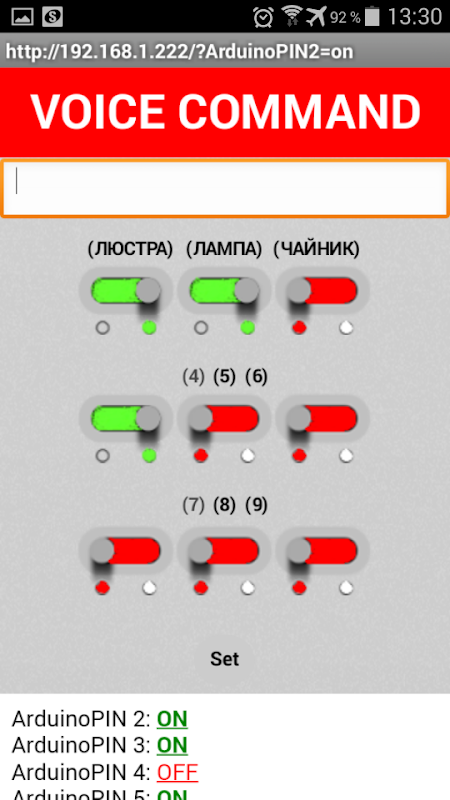

2. Controllo vocale.

 Comandi vocali 9 premere il tasto 9 duplicato.

Per impostazione predefinita, questo comando (1,2,3,4,5,6,7,8,9) cliccando su "COMANDO VOCALE", dicono per esempio, (1 o 8).

Tutti i 9 comandi vocali possono essere sovrascritti da soli! ad esempio (lampadario o notturna).

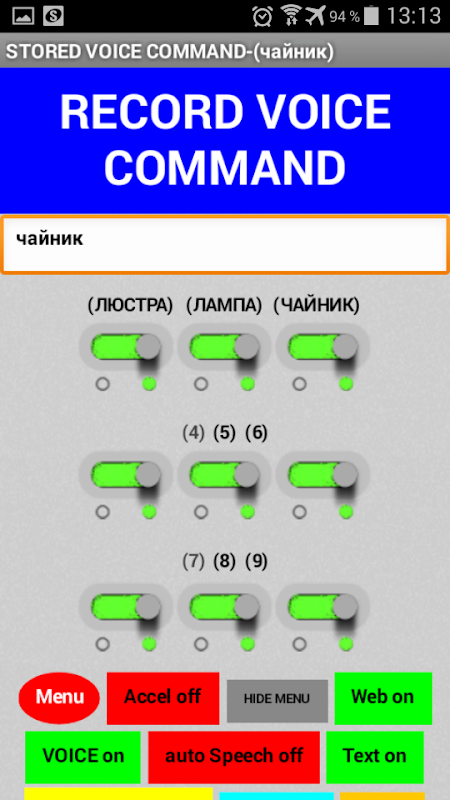

Per accedere al "comando vocale" modo di duplicazione tenere premuto il tasto per 2 secondi "Set", continuare a premere 1 volte il tasto "Menu", immettere nella casella di testo dalla tastiera o tramite il pulsante di riconoscimento vocale "COMANDO VOCALE", la sua "comando vocale" e fare clic su uno dei pulsanti 9.

tutti i "comandi vocali" sono memorizzati nella memoria non volatile del dispositivo Android.

Button "Accel" attiva avviare il riconoscimento vocale utilizzando l'accelerometro durante il sollevamento / inclinazione dispositivo Android di seguito.

Button "auto Speech", attivare il riconoscimento vocale Auto Start ferma "Auto Start" comando vocale "99".

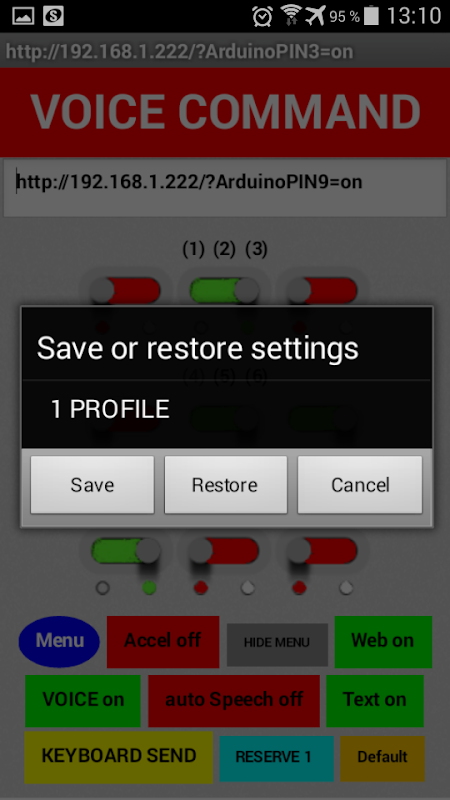

Il pulsante "RISERVA" save / restore tutto il vostro "team URL" e "COMANDO VOCALE" in / profilo

Pulsante "Default" per ripristinare le impostazioni di default, "team Url" e "COMANDO VOCALE".

Button "TASTIERA SEND" invio "comando URL" dal campo di testo.

Il pulsante "Web" mostra / nascondi una pagina / server Web.

Ho fatto un paio di video tutorial sulla creazione di Web server locale sul Arduino utilizzando "ENC28J60" sul suo canale youtube,

Tutti schizzi - disegno / biblioteca / istruzioni, vedere la descrizione sotto il video tutorial.
