Arduino WiFi WebServer Router

Chương trình kiểm soát tải thông qua Wi-Fi với các thiết bị Android.

Làm thế nào nó hoạt động:

Kết nối với "thiết bị Android" qua Wi-Fi với các Router.

Router thông qua cáp Ethernet được kết nối với đầu vào Ethernet, như "ENC28J60 Module".

"ENC28J60 Module" được kết nối với Arduino.

Với "thiết bị Android" qua Wi-Fi Url gửi lệnh đến Arduino, cho phép / vô hiệu hóa các Pins tương ứng trên Arduino.

By Arduino Pins có thể được kết nối chuyển tiếp và kiểm soát tải trọng 220 volt.

Arduino Pins, có thể được điều khiển từ mạng nội bộ, và từ bất cứ nơi nào trên thế giới, được chuyển tiếp đến các Router.

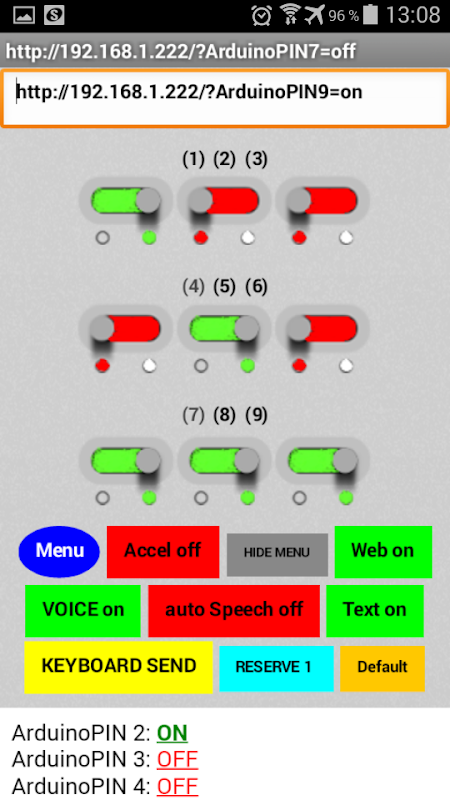

Giao diện của chương trình:

1. Nhóm Url.

Trong việc quản lý 9 nút, mỗi nút có 2 chế độ on / OFF, bạn có thể gửi 18 "nhóm Url."

Default "nhóm Url" được viết dưới phác thảo của tôi cho Arduino.

Nó có thể ghi đè lên 16 "Url đội" của riêng mình.

9 nút kích hoạt / vô hiệu hóa tất cả các Pins Arduino.

Để vào chế độ lồng "đội Url", giữ nút trong 2 giây "Set", Sau đó nhấn 2 lần vào nút "Menu", nhập vào hộp văn bản của nó "Url lệnh" dụ "http://192.168.1.222/?ArduinoPIN7= trên ", và nhấp vào bất kỳ của 16 nút (1-16)

tất cả các "nhóm Url" được lưu trữ trong bộ nhớ non-volatile thiết bị Android.

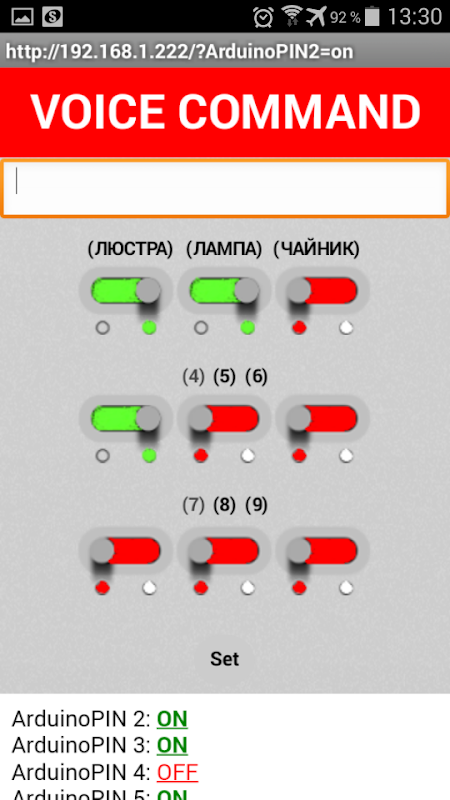

2. Kiểm soát giọng nói.

 9 lệnh bằng giọng nói trùng lặp bấm nút 9.

Theo mặc định, lệnh này (1,2,3,4,5,6,7,8,9) bằng cách nhấp vào "VOICE COMMAND", nói ví dụ, (1 hoặc 8).

Tất cả các lệnh 9 giọng nói có thể được ghi đè trên của riêng bạn! ví dụ như (đèn chùm hoặc đèn ngủ).

Để vào chế độ lồng "lệnh bằng giọng nói" giữ nút trong 2 giây "Set", tiếp tục nhấn 1 lần vào nút "Menu", nhập vào hộp văn bản từ bàn phím hoặc thông qua nút nhận dạng giọng nói "VOICE COMMAND", "khẩu lệnh" của mình và nhấp chuột vào bất kỳ của 9 nút.

tất cả các "lệnh bằng giọng nói" được lưu trữ trong bộ nhớ non-volatile thiết bị Android.

Button "Accel" kích hoạt bắt đầu nhận dạng giọng nói bằng cách sử dụng các máy đo gia tốc khi nâng / nghiêng thiết bị Android dưới đây.

Button "auto Speech", kích hoạt nhận dạng giọng nói Auto Start dừng "Auto Start" lệnh bằng giọng nói "99".

Nút "RESERVE" tiết kiệm / khôi phục lại tất cả các "nhóm Url" và "VOICE COMMAND" trong / profile

Nút "Default" để khôi phục lại các thiết lập mặc định, "Url đội" và "VOICE COMMAND".

Button "KEYBOARD SEND" gửi "Url lệnh" từ các lĩnh vực văn bản.

Các nút "Web" hiện / ẩn một trang web / server.

Tôi đã thực hiện một vài video hướng dẫn về việc tạo ra máy chủ Web địa phương trên Arduino sử dụng "ENC28J60" trên kênh của mình youtube,

Tất cả các bản phác thảo - sketch / thư viện / hướng dẫn, tham khảo mô tả theo các hướng dẫn video.
