ECM: SSJ & SOJ

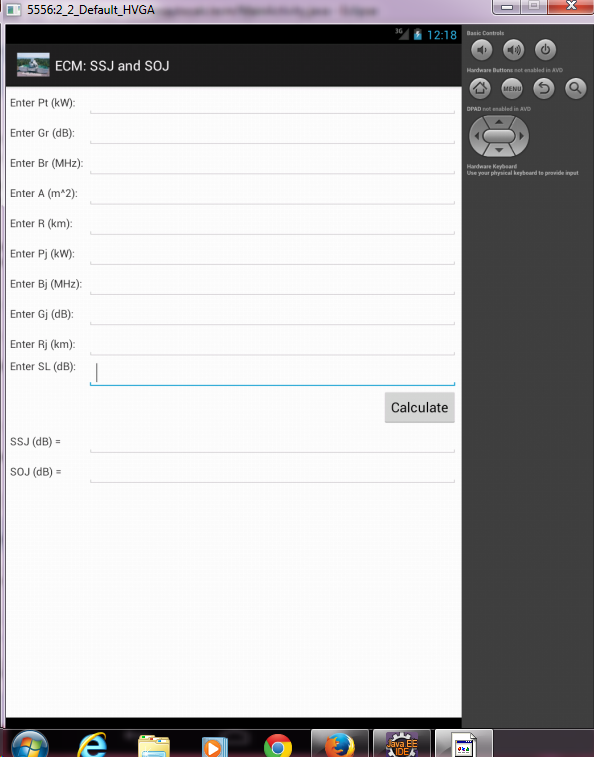

Nota: questa applicazione è probabilmente troppo grande per i telefoni, ma OK per tablet e PC. Per un radar di monitoraggio, inserire la potenza in kW guadagno in dB, e la larghezza di banda IF in MHz. Poi entrare nell'area trasversale aeromobili sezione in m ^ 2 e la gamma in km per un jammer auto-controlli a bordo con potenza del trasmettitore in kW su una larghezza di banda in MHz e dato guadagno in dB ad una distanza dal radar km Questi I valori sono per il J / S (SSJ) in dB,

Successivamente, per lo stesso jammer in uno scenario di stand-off e un lobo laterale del livello dB per l'antenna radar, immettere valori Rj e SL trovare J / S (SOJ).

Ad esempio, Enter Pt = 100, Gr = 35, Br = 1, A = 4, R = 3, Pj = 1, Bj = 20, Gj = 10, RJ = 10, e SL = 20. I suoi valori di J / S (SSJ) e J / S (SOJ) dovrebbero essere 16,5 & -14.0 dB, rispettivamente.
