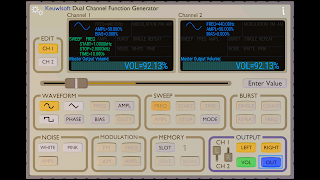

Function Generator

Funzione a doppio canale / forma d'onda / generatore di segnale per l'altoparlante / uscita audio per cuffie.

L'uscita è a 16 bit per ciascun canale sinistro e destro ea 44,1kHz. L'output dipenderà dall'hardware del dispositivo. L'hardware di alcuni dispositivi potrebbe filtrare la polarizzazione CC e i segnali a bassa frequenza. Alle alte frequenze, le forme d'onda saranno distorte a causa del numero limitato di campioni per ciascuna forma d'onda (ad esempio a 4,41kHz, una forma d'onda sinusoidale sarà approssimata di soli 10 punti). Pertanto questo è per uso ludico/didattico, per applicazioni critiche utilizzare un vero generatore di funzioni calibrato.

I canali audio sinistro e destro possono essere assegnati al canale 1 o al canale 2.

Forme d'onda sinusoidale, quadra e triangolare.

Gamma di frequenza da 1 mHz fino a 22 kHz.

Ampiezza in percentuale 0-100%.

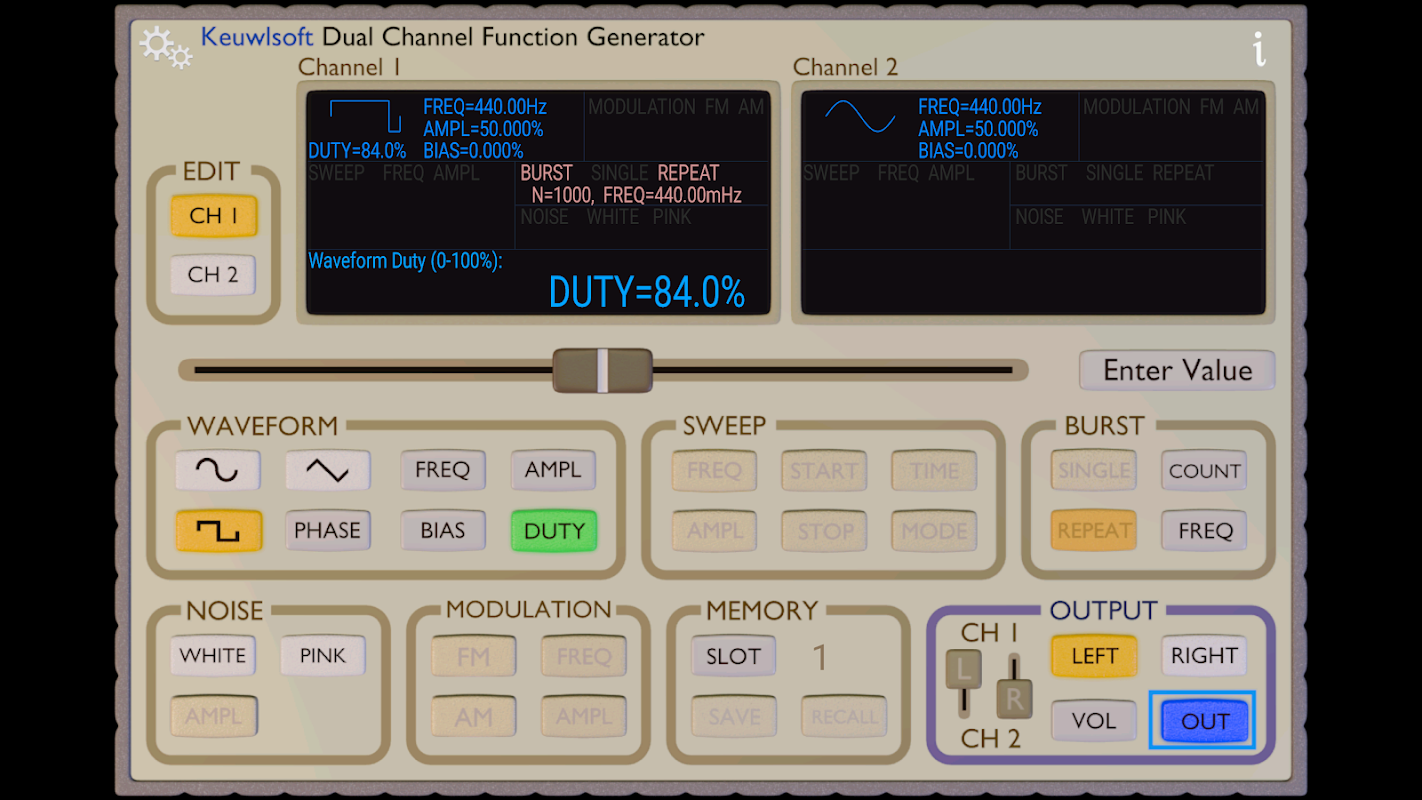

Imposta il dovere per forme d'onda quadrate o forme d'onda triangolari oblique per ottenere forme d'onda a sega.

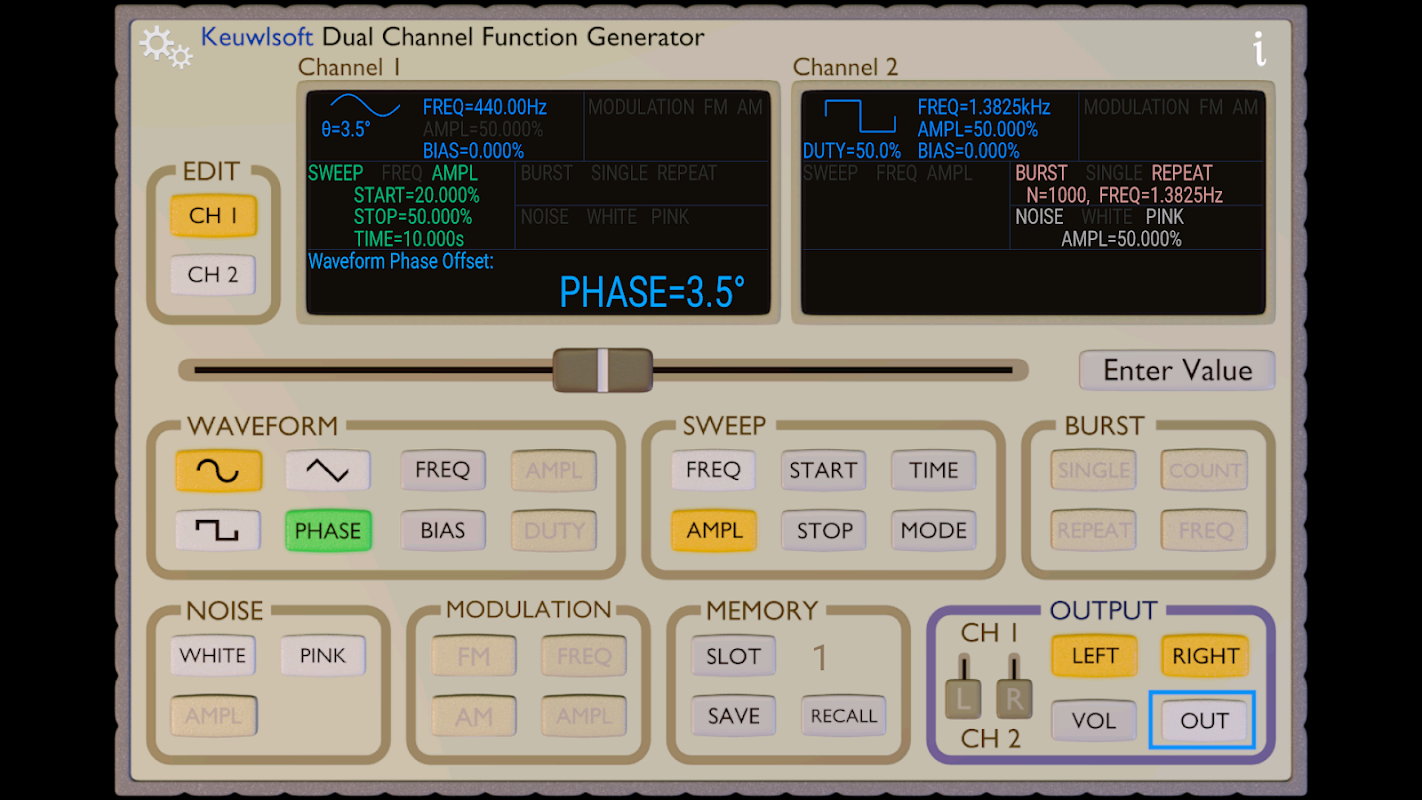

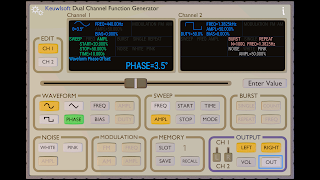

Compensa la fase delle forme d'onda.

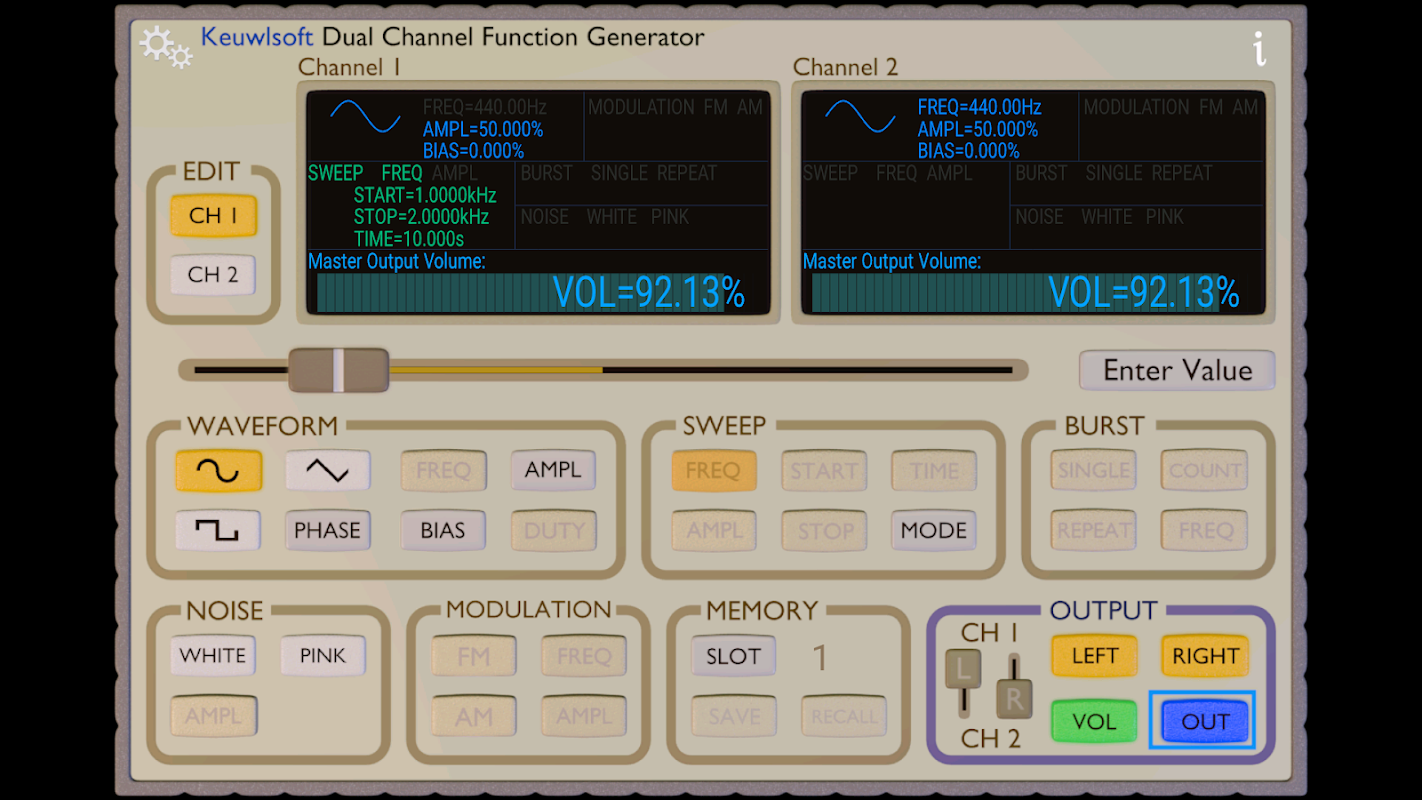

Frequenza o ampiezza della scansione (modalità Single, Repeat e Bounce).

Modulazione di ampiezza (AM).

Modulazione di frequenza (FM).

Modalità Burst per un numero specifico di forme d'onda (1-10000).

Generatore di rumore bianco e rumore rosa. Il rumore rosa (1/f) scende a ~3dB per ottava tra 43 Hz e 44 kHz.

Slot di memoria per salvare e richiamare la configurazione del canale.

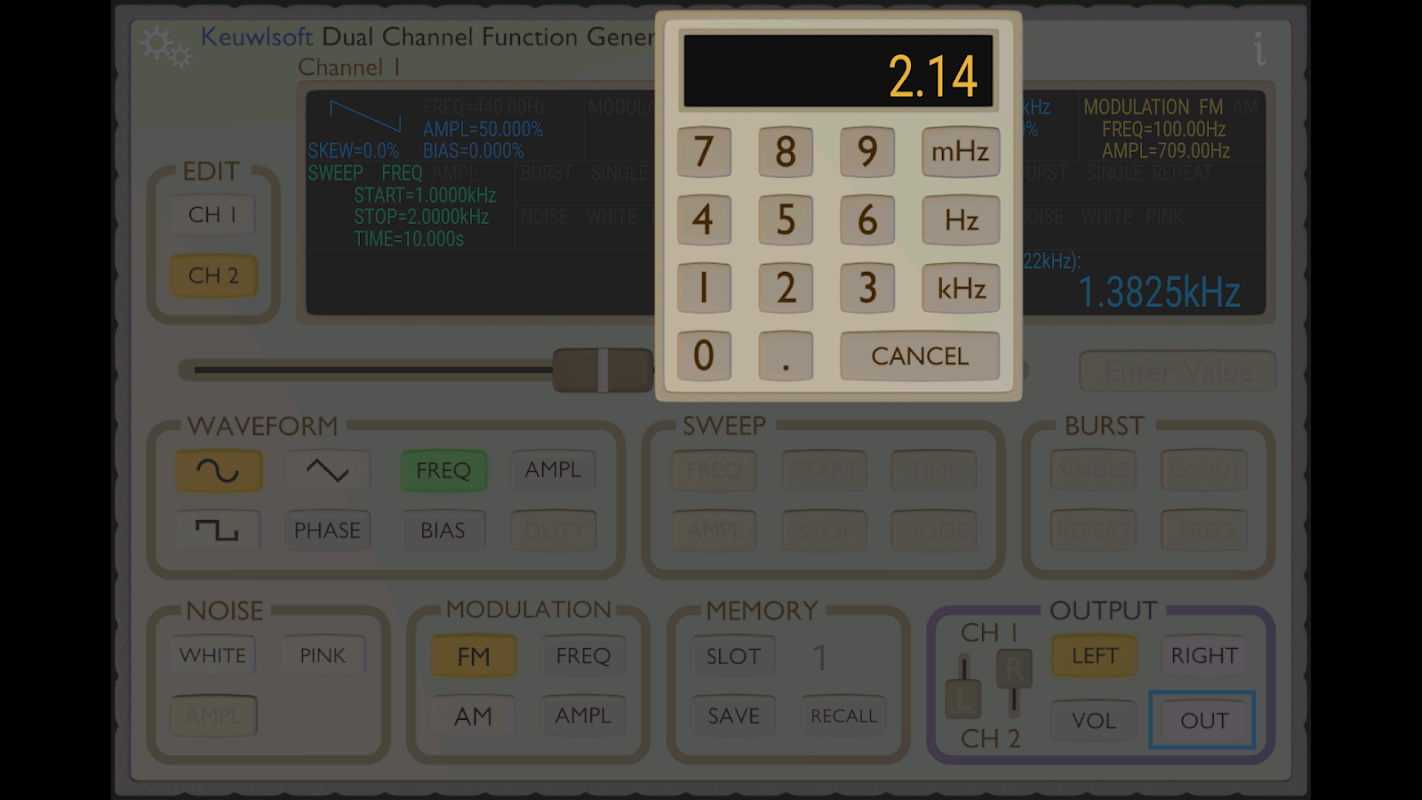

Seleziona i valori con il cursore a molla o il tastierino numerico.

Spiegazione più dettagliata disponibile sul sito web
