Flange Bolt Chart

Ricerca i dati di flange, tubazioni e bulloni in pochi secondi con il grafico dei bulloni della flangia.

Tutti i dati sono disponibili offline, le ricerche sono istantanee.

Ecco solo un esempio dei dati disponibili.

Dati di bullonatura della flangia:

1. Numero di bulloni

2. Diametro dei bulloni

3. Lunghezza dei bulloni

4. Dimensione della chiave

5. Schema di coppia

6. Coppia target

Dati sulle dimensioni della flangia:

1. Diametro esterno della flangia

2. Spessore della flangia

3. Diametro del cerchio dei bulloni

4. Peso della flangia

Dati del tubo:

1. Diametro esterno

2. Spessore della parete

3. Programma

4. Peso

5. Peso con liquido

Dati della guarnizione:

1. Diametro interno della guarnizione

2. Diametro esterno della guarnizione

3. Dimensioni della spirale

4. Dimensioni dell'anello di tipo R

E molti altri campi.

Tutti i valori sono calcolati o ricavati direttamente da standard ufficiali come ASME B16.5 "Flange per tubi e raccordi flangiati: da NPS 1/2 a NPS 24 standard metrico/pollici".

La ricerca dei dati di flange, tubazioni e bulloni con Flange Bolt Chart è molto più rapida e meno soggetta a errori rispetto alla ricerca nei grafici e nelle tabelle PDF. L'unico scopo dello strumento è quello di rendere il più semplice possibile per gli installatori di tubi, gli installatori di vapore e altri che lavorano nel settore delle tubazioni la ricerca di informazioni sulle tubazioni come la dimensione del bullone della flangia e il modello di coppia.

C'è una funzionalità che vorresti dalla tabella dei bulloni flangiati e che non vedi? Richiedilo tramite l'app e faremo del nostro meglio per aggiungerlo al programma di sviluppo.

Funzionalità dell'app:

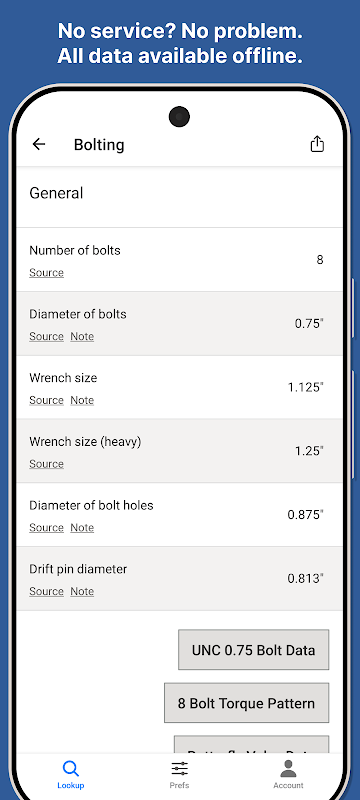

1. Funzionalità offline completa: non è necessaria alcuna connessione Internet per l'utilizzo. Tutti i dati vengono archiviati localmente sul telefono. (L'app richiede complessivamente uno spazio di archiviazione minimo)

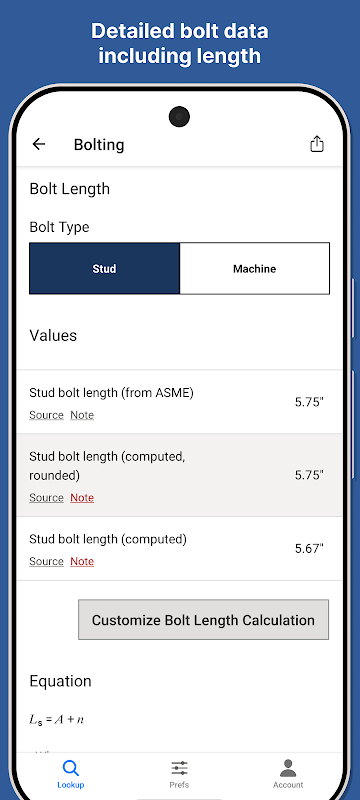

2. Ricerche di dati istantanee. Basta inserire gli input necessari (come la dimensione nominale del tubo e la classe della flangia) e l'app inserirà immediatamente i valori corretti per gli output di flangia, tubo o bullone che stai cercando.

3. Immagini della sequenza di torsione della flangia: include l'elenco completo delle sequenze di torsione sotto forma di immagine, con i prigionieri numerati.

Le informazioni contenute in questa app riguardano, ma non sono limitate a:

(1) flange con designazione della classe di rating 150, 300, 400, 600, 900 e 1500 nelle dimensioni da NPS 1/2 a NPS 60 e flange con designazione della classe di rating 2500 nelle dimensioni da NPS 1/2 a NPS 12, con i requisiti indicati in Unità consuetudinarie statunitensi con diametro dei bulloni e fori dei bulloni della flangia espressi in pollici;

(2) raccordi flangiati con designazione della classe nominale 150 e 300 nelle dimensioni da NPS 1/2 a NPS 60, con requisiti forniti in unità consuetudinarie statunitensi con diametro dei bulloni e fori dei bulloni della flangia espressi in unità di pollici;

(3) raccordi flangiati con designazione della classe di rating 400, 600, 900 e 1500 nelle dimensioni da NPS 1/2 a NPS 60 e raccordi flangiati con designazione della classe di rating 2500 nelle dimensioni da NPS 1/2 a NPS 12 nelle unità consuetudinarie statunitensi.

Copre sequenze da 4 a 60 bulloni.
